立式剖分式带座轴承单元三维结构设计

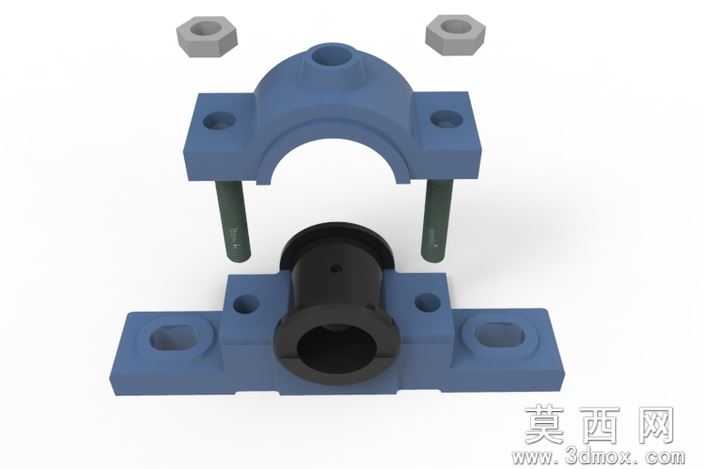

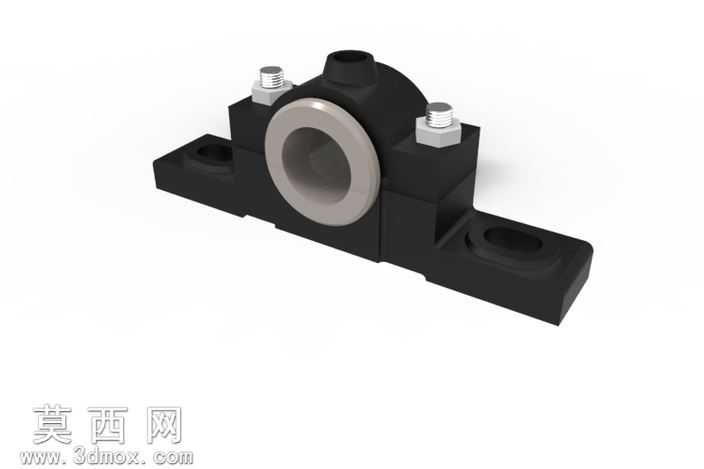

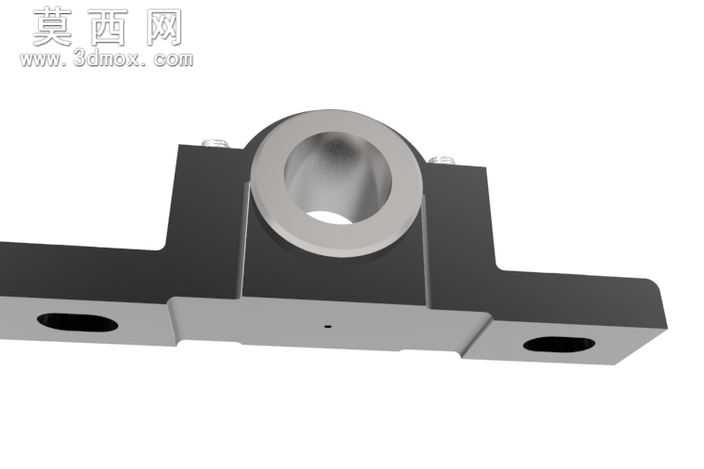

本作品为立式剖分式带座轴承单元的三维参数化建模成果，建模过程严格遵循机械设计通用规范，完整还原了该类轴承支撑部件的全部结构细节。建模阶段首先以轴承安装孔的中心轴线为全局设计基准，依次完成轴承座底座、轴承座主体、轴承衬套、紧固螺栓组件的结构绘制：底座部分采用两侧对称延伸的安装翼结构，预留两个沉头式安装通孔，用于将整个轴承单元固定在设备安装基面，底座与主体连接处做了渐变式加强筋过渡，可有效降低应力集中风险，提升整体承载能力。主体部分采用上下剖分式结构设计，上下座体通过两颗六角头螺栓配合平垫实现锁紧固定，这种剖分结构可大幅提升后期轴承拆装、维护的便捷性，无需拆卸相邻传动部件即可完成轴承的更换作业。中间的轴承衬套采用减摩耐磨材质设计，内孔为高精度光滑圆柱面，与转轴形成间隙配合，可有效降低转轴转动过程中的摩擦阻力，衬套与座体之间采用过盈配合定位，避免衬套随转轴发生周向转动。渲染阶段对不同部件赋予了差异化材质：轴承座主体采用铸铁哑光黑材质，还原铸造件的真实质感；轴承衬套采用金属银灰色耐磨合金材质，突出工作面的加工精度；紧固螺栓采用镀锌亮银色金属材质，清晰区分紧固件与主体结构。整体结构设计充分考虑了实际工况下的承载需求、安装便捷性与维护便利性，各部件的配合公差、安装尺寸均符合通用机械设计标准，可直接用于传动机构的虚拟装配验证、工况模拟演示，也可作为机械设计教学的典型案例，帮助学习者理解带座轴承单元的结构原理与设计要点。
