透明外壳U盘结构三维建模设计

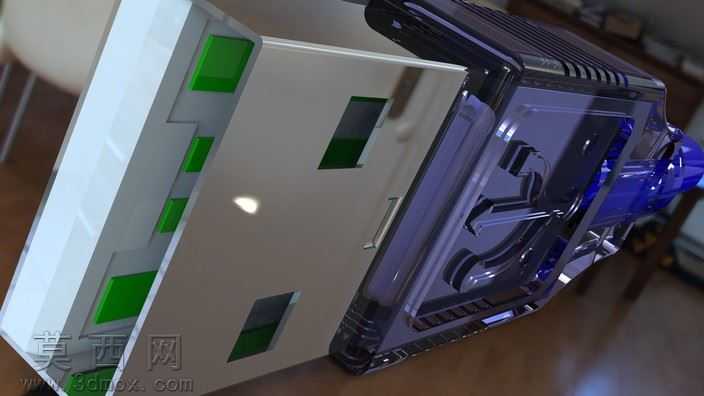

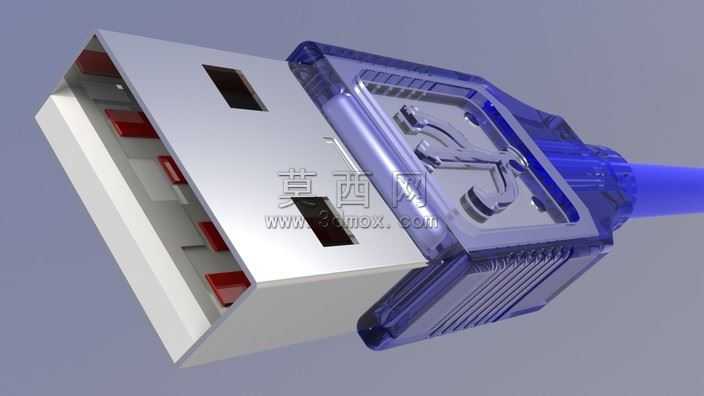

本作品为透明外壳U盘的三维结构建模设计，采用SolidWorks软件完成全参数化建模流程，整体建模逻辑围绕U盘的实际生产装配逻辑展开，将产品拆分为金属插头组件、内部PCB承载结构、透明PC外壳、尾部盖帽四个独立模块分别构建，各模块间预留标准装配公差，可直接导出用于结构验证与开模参考。建模过程中对金属插头部分做了精细化还原，精准复刻了标准USB公头的接触弹片定位槽、外壳卡扣缺口、内部绝缘胶体的分层结构，金属部分采用抛光不锈钢材质渲染，表面添加细微的拉丝纹理与环境反射效果，还原真实金属插头的质感。内部承载结构采用浅绿色硬质塑料材质，对应实际U盘内部的绝缘胶芯部分，建模时严格按照USB2.0接口的尺寸规范设置各触点的间距与定位尺寸，保证结构尺寸符合通用接口标准。外壳部分采用半透明深蓝色PC材质渲染，通过调整材质的透明度、折射度与粗糙度参数，模拟出透明塑料外壳的通透质感，同时对外壳表面的防滑纹理、内部的卡扣加强筋结构做了细节刻画，既保证外观的可视化效果，也还原了外壳的实际结构强度设计。尾部盖帽部分采用与外壳同色系的半透明塑料材质，建模时设计了与插头端适配的卡扣结构，保证盖帽插拔的松紧度符合日常使用需求。渲染阶段采用室内柔光环境，添加柔和的地面反射与侧方补光，清晰展现透明外壳内部的结构布局，同时突出金属插头与塑料外壳的材质对比效果，整体模型结构完整，尺寸规范，既可以作为数码产品结构设计的参考案例，也可用于装配教学、产品演示等场景。
