非标六角形异形弹簧结构设计

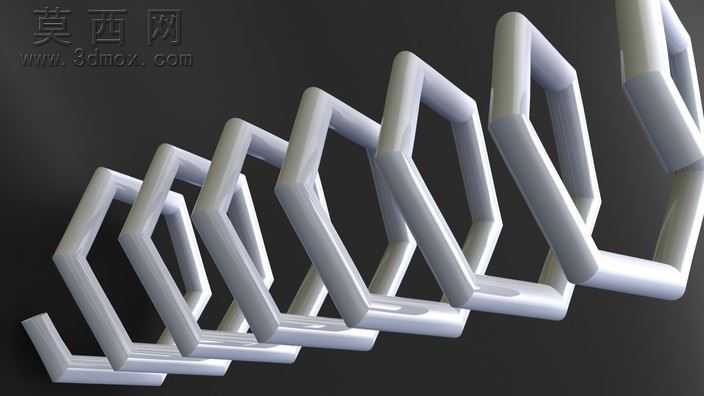

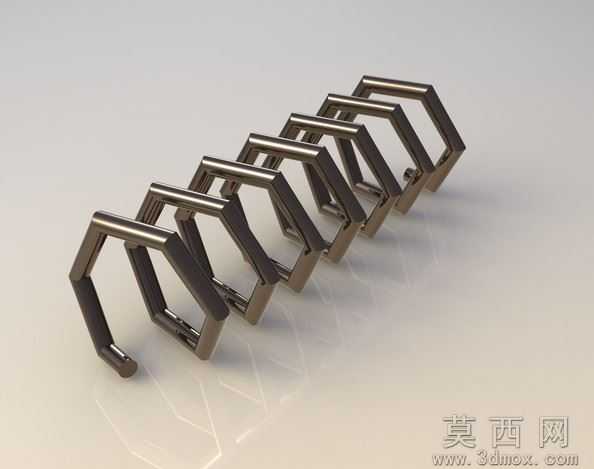

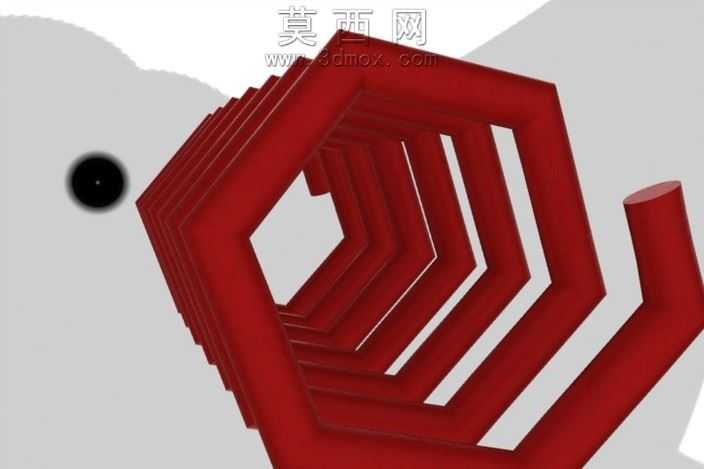

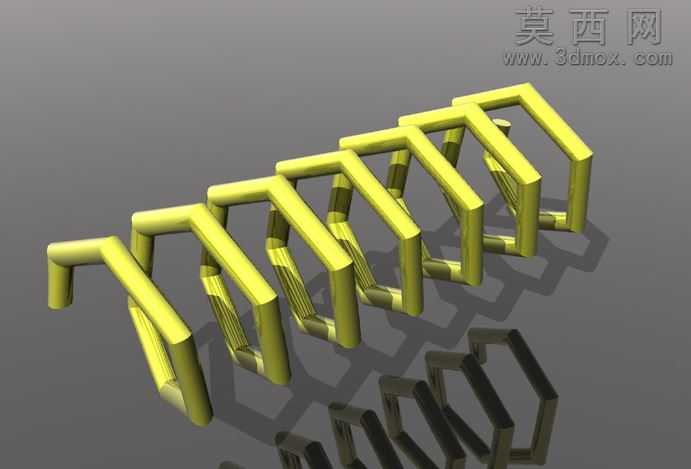

本作品为异形六角形弹簧的三维参数化设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先绘制正六边形截面轮廓，通过扫描特征生成单圈弹簧基体，再通过线性阵列配合路径约束完成多圈连续簧身的构建，过程中严格控制每一圈簧体的弯折角度、棱边圆角参数，保证六角形的每个边长度一致、相邻圈节距均匀，避免出现应力集中的尖锐棱角。建模完成后对弹簧两端的挂钩结构做单独细化，将端部簧丝做圆弧收边处理，匹配实际安装时的挂接需求，同时对簧丝直径、弹簧自由长度、有效圈数等核心参数做全局关联，后续可根据不同工况的载荷需求直接修改参数完成模型迭代，无需重新绘制特征。渲染阶段采用Keyshot完成材质与场景搭建，为簧体赋予抛光镍铬合金材质，调整金属材质的粗糙度、反射率参数，还原金属弹簧表面的细腻金属光泽与轻微反光质感，场景采用浅灰色哑光地面搭配柔和的三点布光，主光从侧上方打亮弹簧主体轮廓，辅光弱化簧圈之间的阴影死区，轮廓光勾勒六角形簧体的棱边线条，让每一圈六角结构的形态都清晰呈现，同时添加轻微的环境反射效果，提升模型的真实感。结构设计上，区别于常规圆形截面圆柱螺旋弹簧，该六角形弹簧采用六边形簧身结构，在特定安装空间内可获得更稳定的径向支撑性能，受压时各边受力均匀，不会出现普通圆柱弹簧易发生的侧向偏移问题，簧丝采用等直径设计，保证整体弹性系数一致，两端的挂钩结构与簧身一体化建模，无拼接缝隙，还原实际弹簧一体绕制成型的工艺特性。设计过程中参考了异形弹簧的实际绕制工艺，在六角形的弯折位置预留了合理的弯曲圆角，避免建模时出现过小弯折半径导致实际加工时簧丝断裂的问题，同时校验了弹簧并紧时的圈间间隙，保证弹簧压缩到极限位置时相邻圈不会发生刚性碰撞，兼顾了结构合理性与加工可行性，可直接用于非标设备的弹性机构设计参考、装配干涉校验以及工况模拟演示。
