这款内啮合齿轮在结构设计上采用了内齿圈与外直齿同轴集成的复合结构,不同于常规分体式的内齿圈与传动齿轮组合,一体化的结构设计从根源上消除了分体装配带来的同轴度误差,也减少了传动链上的连接零件数量,在紧凑安装空间的传动场景中优势十分明显。从实际应用场景来看,这类复合结构齿轮常出现在小型行星减速机构、精密分度转台、办公设备走纸传动单元、小型伺服传动系统中,尤其是对安装轴向尺寸有严格限制的设备里,单零件同时实现内啮合输入与外啮合输出的功能,能大幅压缩传动组件的整体体积。
设计过程中首先要明确的是安装边界约束,这类齿轮的中心通孔为安装基准,内齿圈的齿顶圆、外齿的齿根圆之间的辐板厚度需要经过强度校核,既要保证传动过程中辐板不会因为交变扭矩产生形变,也要避免辐板过厚带来的不必要重量增加,辐板上开设的减重槽并非随意设置,槽的位置需要避开内外齿的传力路径,沿着齿根应力分布的间隙区域布置,在不削弱结构强度的前提下降低零件转动惯量,对于高速传动场景来说,更低的转动惯量意味着启停响应更快,传动冲击更小。

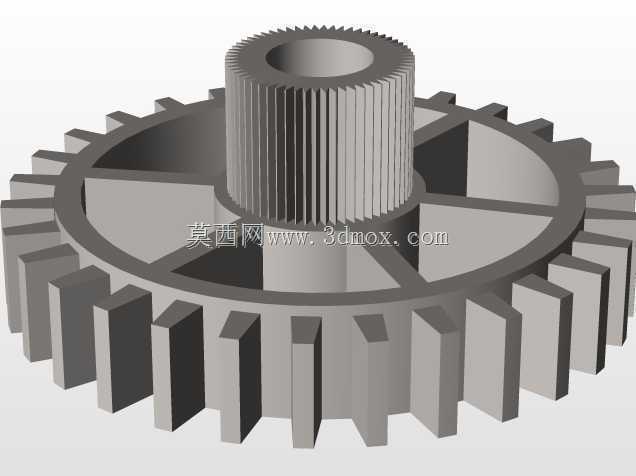

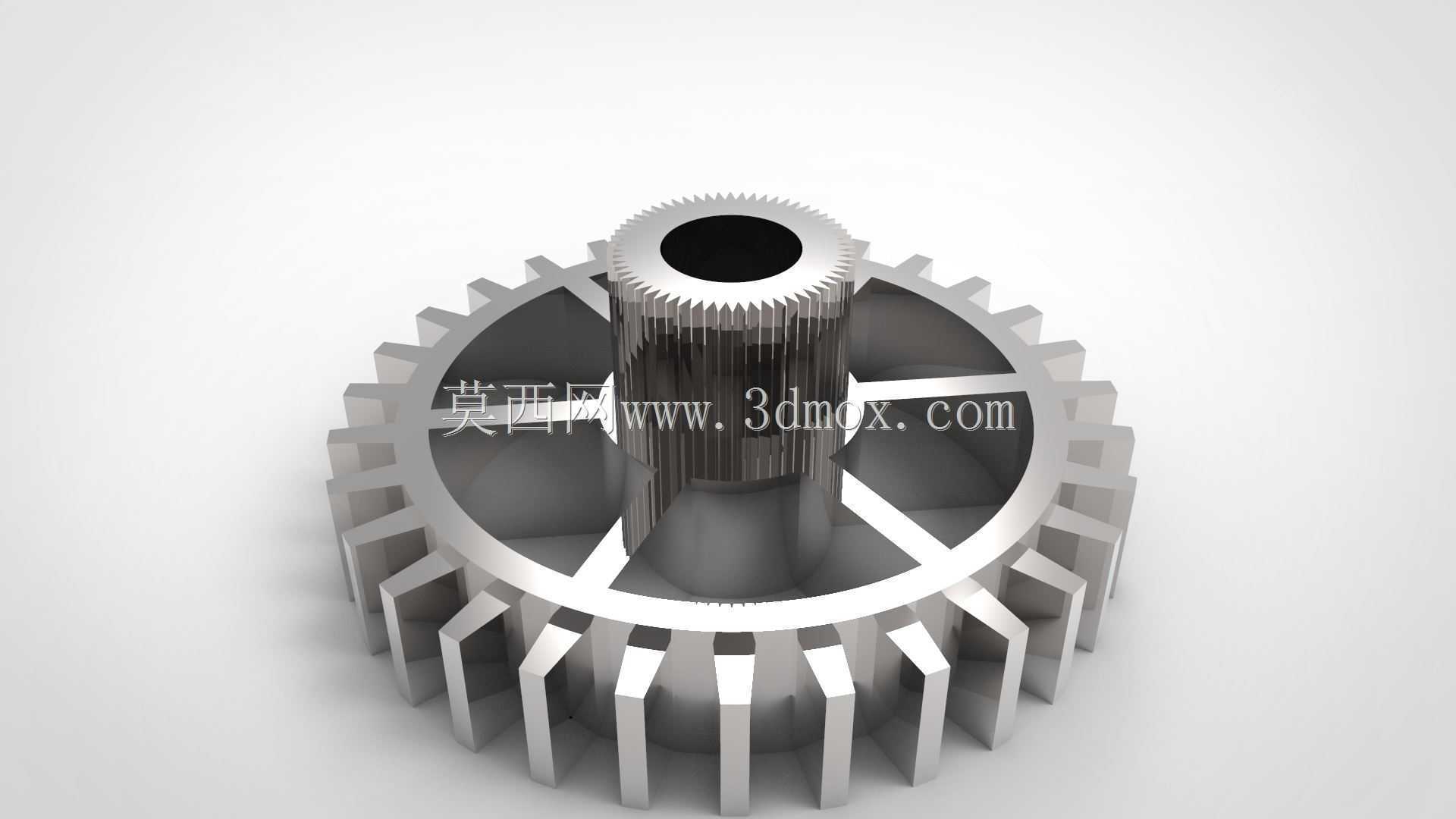

齿形设计上,内齿采用渐开线齿形,加工时需要注意内齿的根切规避,尤其是齿数较少的内齿结构,需要通过合理的变位系数调整,避免齿根强度不足的问题,外齿部分与内齿保持同轴度公差在IT6级以内,保证内外齿分别与对应齿轮啮合时不会出现偏载。齿轮上端的小直径内齿结构,主要用于和小模数输入齿轮啮合,下端的大直径外齿则用于和下游传动齿轮啮合,两级传动的齿数比经过匹配,能够在单零件上实现固定的减速比传递,省去了中间过渡齿轮的安装空间。
从实际使用的功能特性来看,一体化结构的齿轮相比分体装配的组件,传动回差更小,因为没有了键连接、过盈配合带来的间隙累积,在需要正反转频繁切换的传动场景中,比如精密送料机构、小型机械手关节的前置减速级,能够有效降低换向冲击,提升传动精度。零件的轴向定位依靠中心轮毂的台阶面实现,安装时轮毂穿过安装板的定位孔,通过轴用挡圈或者锁紧螺母固定,不需要额外的定位法兰,进一步简化了安装结构。
设计这类齿轮时还需要考虑润滑路径的布置,辐板上的减重槽同时可以作为润滑脂的存储通道,齿轮转动时润滑脂能够顺着槽体流动到内外齿的啮合区域,避免干摩擦导致的齿面磨损。齿面的粗糙度要求控制在Ra1.6以内,降低啮合过程中的摩擦阻力,同时减少运行噪音。对于不同负载的使用场景,可以通过调整辐板厚度、齿宽参数来适配,轻载场景下可以适当加大减重槽的尺寸,进一步降低零件重量,重载场景则需要加厚辐板,同时对齿面进行淬火处理提升表面硬度。
在三维建模过程中,参数化的齿形绘制是核心环节,需要先确定模数、齿数、压力角、变位系数等基础齿形参数,通过方程式驱动齿廓曲线,保证渐开线齿形的准确性,之后通过圆周阵列完成齿形的创建,再结合轮毂、辐板、减重槽的结构特征完成整体建模,建模过程中需要注意内外齿的相位对齐,避免出现装配时啮合错位的问题,同时要对齿根、辐板与轮毂连接的位置做圆角过渡,减少应力集中,提升零件的疲劳强度。这类齿轮的安装尺寸需要和配套的轴、轴承、啮合齿轮做公差匹配,中心孔的公差采用H7级,和传动轴的配合为间隙配合,保证安装便捷的同时不会出现过大的同轴偏差。
