渐开线斜齿圆柱齿轮传动件结构设计

　　在各类需要平稳动力传递的机械传动场景中，斜齿渐开线圆柱齿轮是应用范围极广的核心传动零件，相比直齿圆柱齿轮，其啮合过程是逐步接触再逐步脱开，重合度更大，传动过程的冲击、振动和噪声都能得到有效控制，尤其适合中高速、重载的传动工况。这类齿轮常被布置在减速器、机床主轴箱、汽车变速器、工程机械传动箱等设备的传动链路中，承担着改变转速、传递扭矩、匹配动力输出特性的关键作用，其设计合理性直接决定整套传动系统的使用寿命、运行平稳性与负载能力。

　　从设计逻辑来看，这款斜齿轮采用标准渐开线齿形作为基准齿廓，渐开线齿形的优势在于齿面啮合满足定传动比要求，即便存在少量中心距安装误差，也能保证传动比恒定，大幅降低了装配环节的精度控制难度，同时渐开线齿形的加工工艺成熟，滚齿、插齿、磨齿等常规齿轮加工设备都能完成对应工序的加工，量产一致性容易保障。斜齿的螺旋角设计是这类齿轮的核心特征，螺旋角的选取需要结合实际传动需求平衡轴向力与重合度的关系：螺旋角越大，齿轮啮合的重合度越高，传动越平稳，齿面承载能力越强，但同时会产生更大的轴向分力，对支撑轴承的轴向承载能力提出更高要求，因此常规工业传动场景中，这类齿轮的螺旋角多选取8°到20°的区间范围，兼顾平稳性与轴向力控制需求。

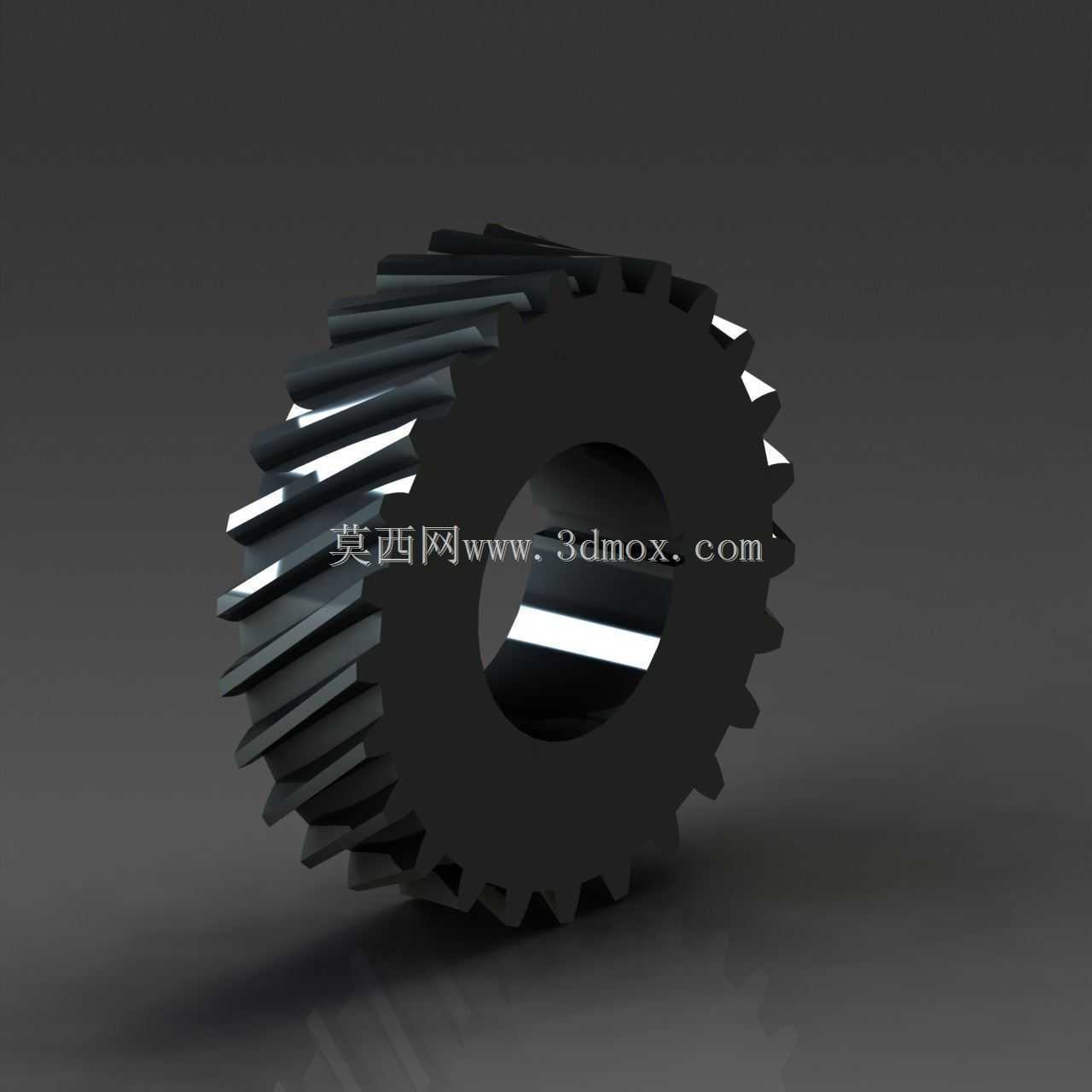

　　从结构尺寸与安装边界来看，这款齿轮采用实心辐板式结构，中心设置通孔用于与传动轴配合，孔位可根据安装需求设计平键槽或花键结构，实现周向固定以传递扭矩；齿宽尺寸的设计需要匹配啮合齿轮的齿宽，通常小齿轮齿宽会比大齿轮宽5到10毫米，避免装配时的轴向错位导致有效啮合齿宽减小；齿轮的齿顶圆、齿根圆尺寸严格按照模数、齿数、螺旋角、变位系数等参数计算得出，齿顶高、齿根高的取值符合通用齿轮设计标准，保证齿顶不会与啮合齿轮的齿根发生干涉，同时预留足够的齿根弯曲强度余量，避免重载工况下出现齿根断裂失效。

　　在实际应用选型过程中，这类齿轮的参数匹配需要结合整套传动系统的传动比、输入扭矩、转速、工作环境等因素综合考量：模数选取需要根据齿面接触强度与齿根弯曲强度计算确定，齿数选择会影响传动的平稳性与结构尺寸，相同传动比下齿数越多，齿轮啮合重合度越高，传动越平稳，但整体结构尺寸会相应增大；如果应用在有正反转切换、冲击负载的工况中，还需要对齿面进行硬化处理，比如渗碳淬火、高频淬火等工艺提升齿面硬度，增强齿面抗点蚀、抗磨损的能力，延长齿轮的使用寿命。

　　在三维建模过程中，这类斜齿轮的建模核心在于渐开线齿廓的准确生成与螺旋齿向的扫掠控制，首先需要根据齿轮参数计算出基圆、齿顶圆、齿根圆、分度圆的直径，通过方程生成准确的渐开线齿廓曲线，再对齿廓进行圆周阵列得到单个端面的所有齿形，随后按照螺旋角计算出导程，通过螺旋扫掠或者沿螺旋线放样的方式生成完整的轮齿结构，最后完成中心孔、键槽等安装结构的建模。建模过程中需要特别注意齿根圆角的处理，齿根位置如果存在尖锐棱角，会在受力时产生严重的应力集中，大幅降低齿轮的弯曲疲劳强度，因此需要按照加工工艺要求设置合理的齿根过渡圆角，还原真实加工后的齿根形态，保证后续有限元强度分析的结果准确性，也能为后续的工程出图、数控加工编程提供准确的模型依据。

　　这类斜齿轮在装配时需要保证啮合齿轮的螺旋角大小相等、旋向相反，同时控制好中心距的安装误差、齿轮轴的平行度误差，如果安装时两轴平行度超差，会导致齿面接触偏载，出现局部齿面磨损加剧、传动噪声增大的问题，严重时甚至会出现轮齿断裂的失效情况。在日常运维中，这类齿轮的传动需要配合合适粘度的润滑油进行润滑，根据转速与负载情况选择喷油润滑或者油浴润滑的方式，在齿面形成稳定的油膜，减少齿面的直接接触磨损，同时带走啮合过程中产生的热量，避免齿面温度过高导致的胶合失效。
