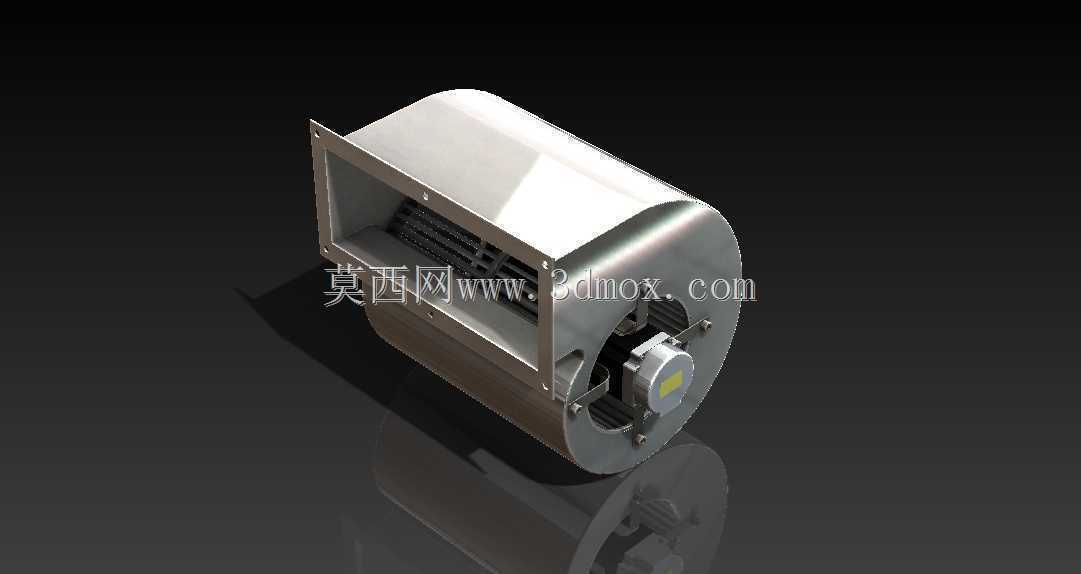

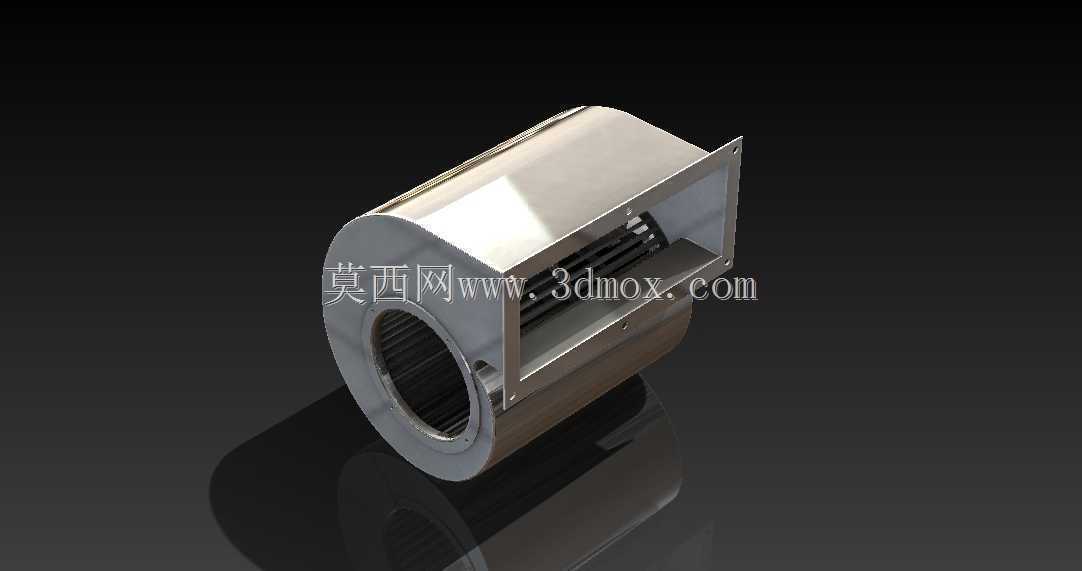

内装电机式双道尔顿鼓风设备结构

　　这款鼓风结构的设计核心围绕紧凑安装场景下的大风量送风需求展开，区别于常规电机外置的离心风机，其将驱动电机直接集成在蜗壳内部的流道旁侧，省去了外接电机的安装支座与联轴器传动结构，整体轴向尺寸压缩了近三成，非常适合在空间局促的新风换气机组、暖通空调末端、小型工业设备散热风道内嵌入安装。从实际应用场景来看，这类双进风结构的鼓风设备常被用于商用建筑的新风系统、洁净车间的送风段、工业机柜的集中散热单元，也可配套在小型烘干设备、油烟净化机组内作为动力源，其双进风的结构设计可以在相同叶轮直径下获得比单进风结构高40%左右的进风面积，送风过程中气流脉动更小，运行时的气动噪音也相对更低。

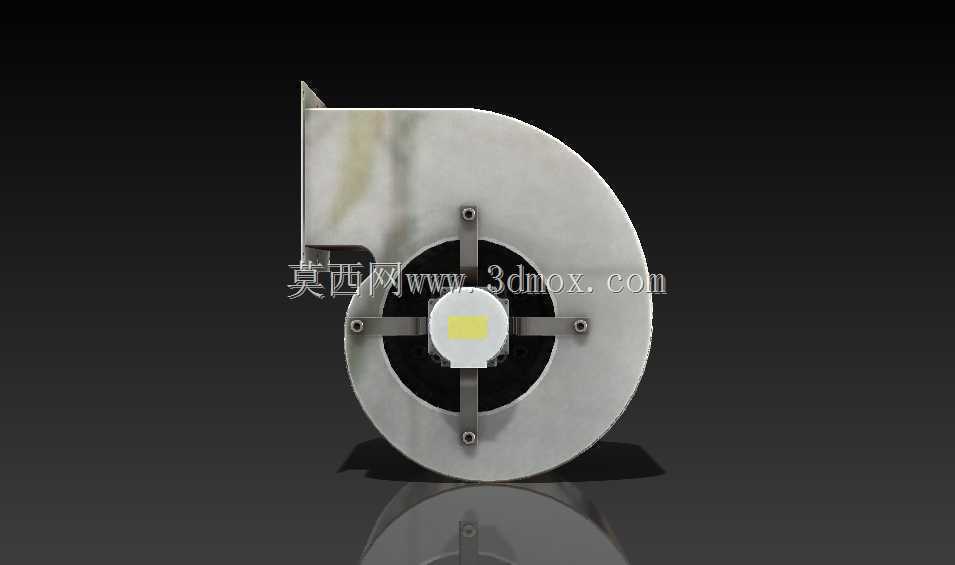

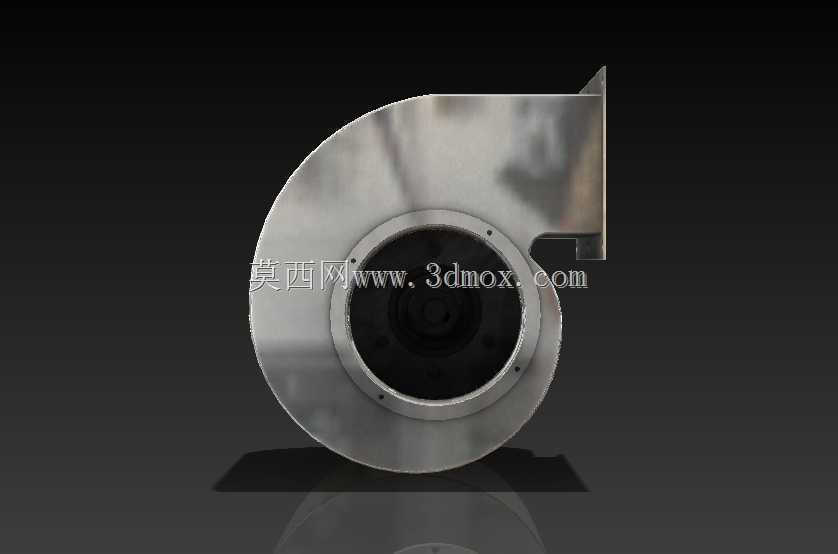

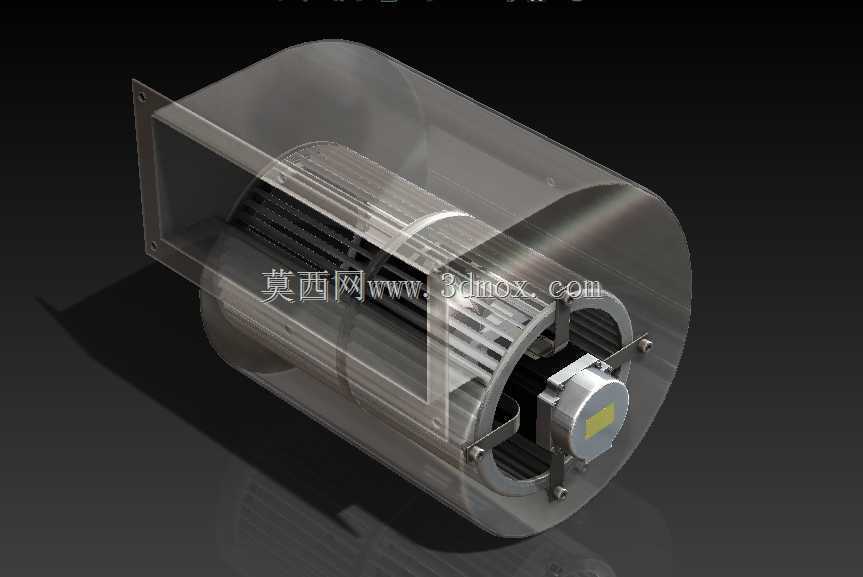

　　在功能特性层面，该结构采用前倾式多翼叶轮设计，叶片采用等距圆弧排布，叶轮与蜗壳内壁的间隙控制在3mm到5mm之间，既避免了运行过程中叶轮与蜗壳的剐蹭风险，也能尽可能减少间隙处的气流回流损失，提升送风效率。集成在蜗壳内部的电机采用散热筋外置的结构设计，电机外壳直接与流经蜗壳的气流接触，运行过程中气流可以持续带走电机产生的热量，不需要额外设置独立的电机散热风扇，进一步简化了整体结构。蜗壳的型线采用对数螺旋线设计，扩压段的出口角度经过匹配调校，能够将叶轮甩出的高速气流的动压高效转化为静压，降低出口处的动压损失，提升送风距离。

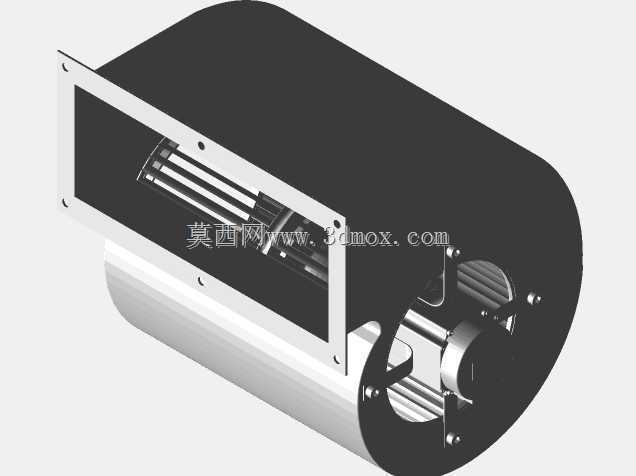

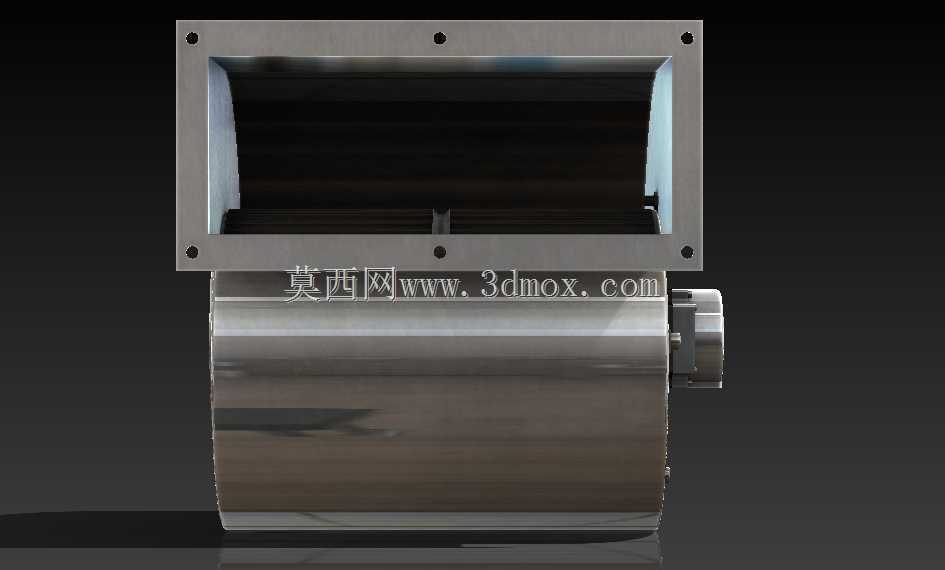

　　从设计思路上看，这款结构在建模阶段就优先考虑了安装适配性，蜗壳的进风口采用双侧翻边直口设计，翻边宽度为15mm，可以直接对接软连接风管或者方形送风管道，不需要额外加装过渡法兰；出风口采用方形法兰结构，法兰边上预留了均匀分布的螺栓安装孔，孔位间距符合通用通风管道的安装标准，可以直接与标准尺寸的风管段拼接固定。整体结构的安装支脚设置在蜗壳底部的两侧，支脚上开有长圆形的调节安装孔，允许安装时在水平方向有±5mm的位置调整量，降低现场安装的对位难度。

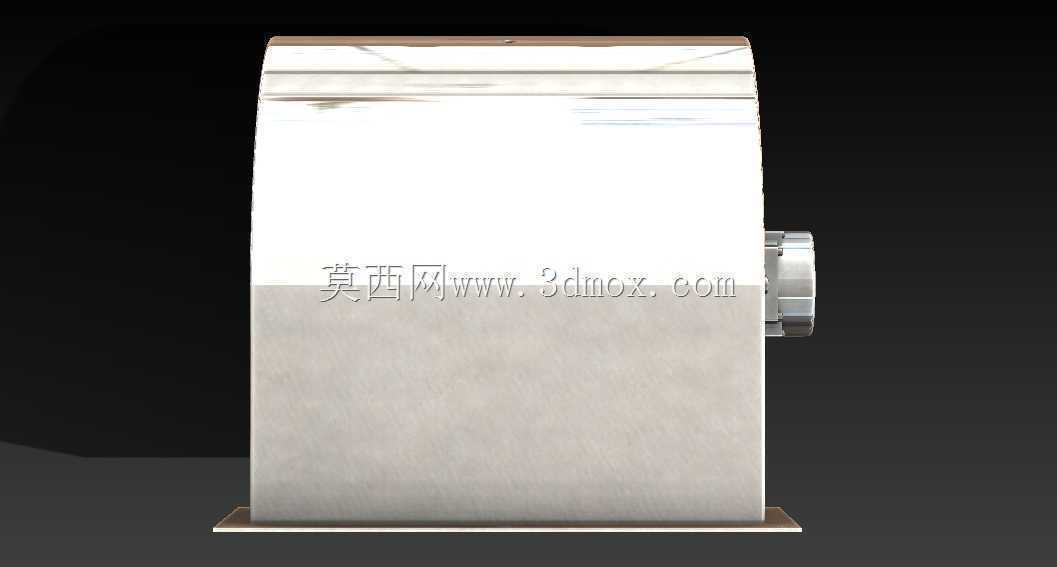

　　外形尺寸与安装边界方面，该结构的整体宽度匹配常规12寸风管的安装尺寸，蜗壳的最大外径控制在420mm以内，整体高度不含支脚为380mm，支脚的安装面到蜗壳顶部的距离为420mm，双侧进风口的中心距为280mm，进风口直径为200mm，出风口尺寸为250mm*200mm，安装时需要在设备侧部预留至少100mm的接线与维护空间，用于电机的电源线接线以及后期的轴承维护、叶轮清灰操作。结构的整体重心落在两个安装支脚的中心连线附近，安装时不需要额外设置配重结构，仅需要通过四个M8的螺栓将支脚固定在安装基座上即可，固定后整体的抗振动性能满足常规通风设备的运行要求，不需要额外加装减震支架也能稳定运行。

　　在细节结构处理上，叶轮与电机轴的连接采用锁紧套结构，替代了传统的键连接方式，不仅装配过程更简便，也能避免长期运行后键槽磨损导致的叶轮跳动问题；蜗壳的拼接处采用折边咬合加密封胶填充的结构，避免运行过程中蜗壳缝隙处漏风，影响送风效率；电机的接线端设置在蜗壳侧部的独立接线盒内，接线盒与蜗壳之间设置有密封胶圈，防止潮湿环境下水汽进入电机内部，提升结构在高湿度送风场景下的适应能力。
