带限位开关的自动白板清洁装置结构

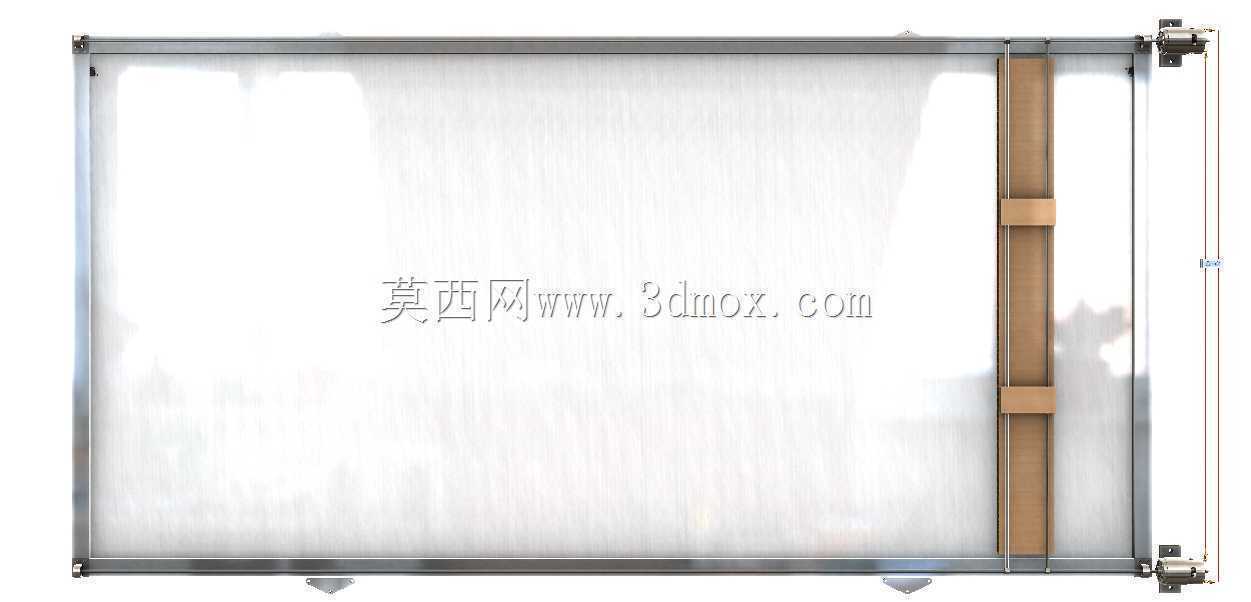

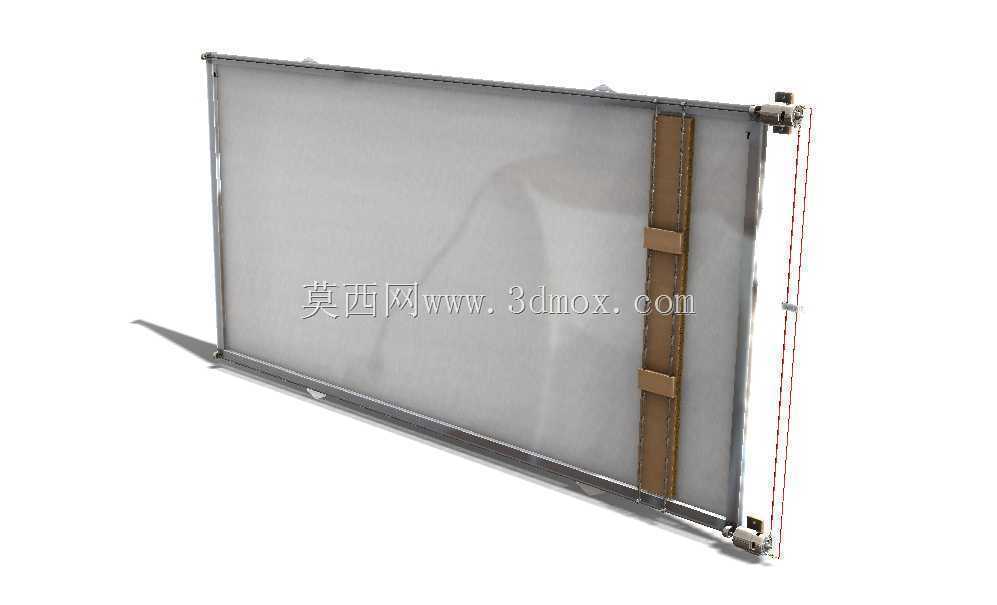

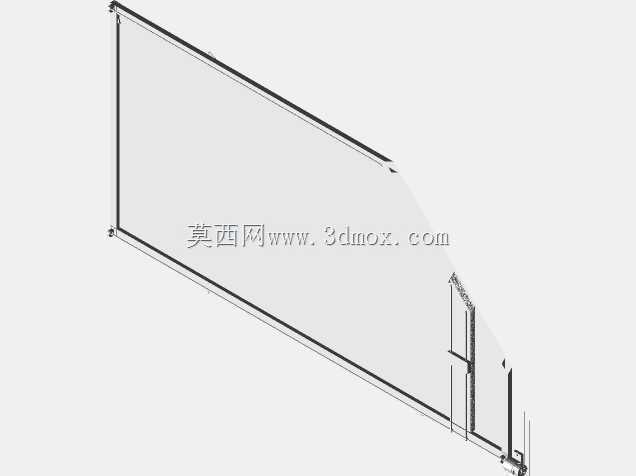

　　日常教学、企业会议场景中，传统白板清洁依赖人工手持板擦操作，不仅清洁效率低，板擦残留的马克笔笔迹还容易在擦拭过程中蹭脏使用者衣物，高频使用场景下人工清洁的一致性也难以保证，自动白板清洁装置正是针对这类痛点开发的专用机构。这套清洁装置采用侧装导轨式布局，清洁执行组件沿白板侧边的纵向导轨做往复直线运动，整套机构的安装边界完全贴合常规白板的外框尺寸，不需要对现有白板的板面结构做破坏性改造，可直接适配市面主流尺寸的挂式白板，安装时仅需将导轨组件通过紧固件固定在白板侧边的金属边框上，传动部分的走线可沿白板背部的墙面线槽布设，不会遮挡白板正面的书写区域。

　　清洁执行端采用弹性压合结构，清洁擦与白板板面的接触压力通过内置的弹簧组件自适应调节，既可以保证擦除笔迹时的摩擦力足够，又不会因为压力过大导致板面产生划痕，或者长期使用后出现清洁擦过度磨损的问题。传动系统采用丝杠加直线导轨的组合，相比同步带传动，丝杠传动的位置精度更高，运行过程中不会出现皮带打滑导致的清洁行程错位问题，整套传动组件的运行噪音控制在办公场景可接受的范围内，不会在会议或教学过程中产生额外的噪声干扰。

　　限位开关的设置是这套机构的核心安全与功能保障，两个行程限位开关分别布置在导轨的上下两个极限位置，当清洁组件运行到导轨端部时，触发限位开关后控制系统会立刻切断电机的运行回路，同时触发反向运行信号，让清洁组件自动往回走，不需要额外设置程序软限位就能避免机构超程运行导致的机械碰撞，哪怕控制系统出现程序跑飞的异常情况，硬限位的存在也能保证机构不会脱轨损坏。除了两端的极限限位，机构还在清洁起始位设置了原点检测开关，每次设备上电或者完成一次完整清洁循环后，清洁组件都会自动回到原点位置待机，不会停留在白板中间区域遮挡书写内容。

　　整套机构的外壳采用薄壁注塑结构，将传动组件、电机、线路部分完全包裹在内，既可以避免日常使用过程中灰尘、马克笔污渍进入传动缝隙导致机构卡滞，也能防止使用者误触运动部件造成安全隐患，外壳的边角位置全部做了圆角处理，没有尖锐的突出结构，适配教学场景下的安全使用要求。清洁擦采用快拆式设计，不需要借助额外工具就能直接从执行组件上取下更换或者清洗，日常维护的操作门槛很低，普通办公或教学场所的后勤人员就能完成耗材更换，不需要专业的设备维护人员到场操作。

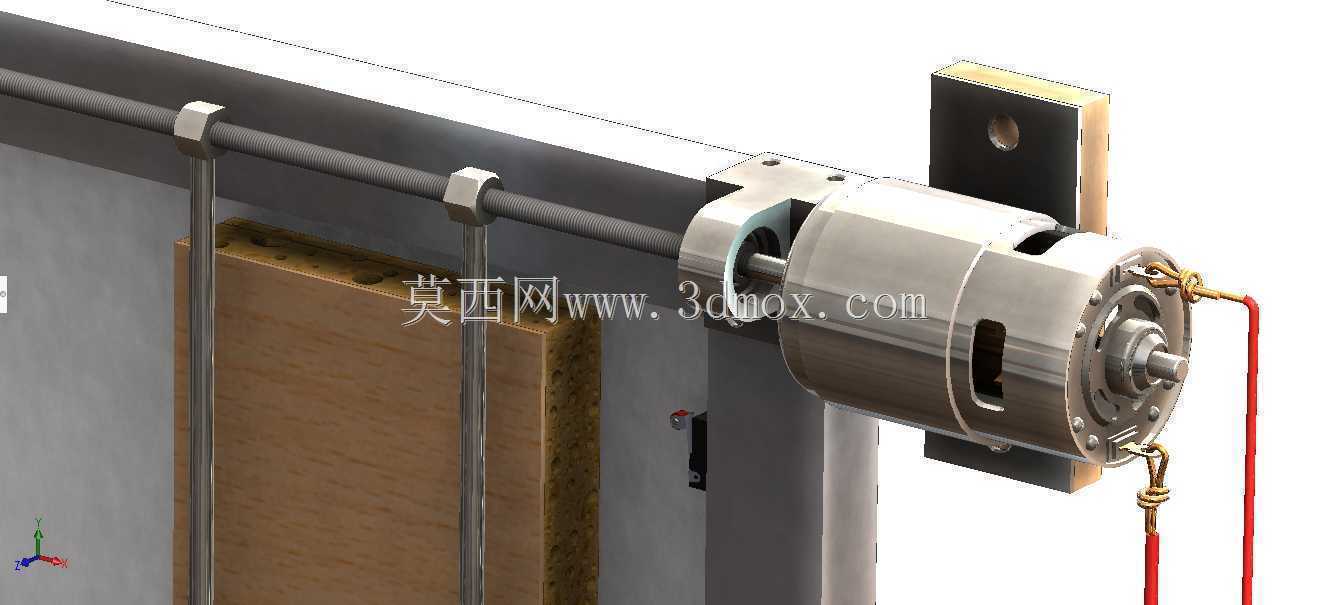

　　在结构设计过程中，需要重点考虑导轨的直线度公差，若导轨安装后直线度偏差超过0.5mm，就会导致清洁组件在运行过程中出现卡顿，或者清洁擦与板面的接触压力不均，出现局部笔迹擦除不干净的问题。同时电机的选型需要匹配清洁组件的运行阻力，常规1.2m*2.4m尺寸的白板配套机构，选用额定扭矩0.8N·m的直流减速电机即可满足运行需求，不需要选用功率过大的电机造成成本浪费与运行噪音提升。整套机构的供电采用低压直流供电，即使出现线路绝缘破损的情况也不会造成触电风险，适配人员密集的教学、办公场景的用电安全要求。

　　实际应用中，这套机构可以配套手动触发开关，也可以接入人体感应模块，当检测到白板前无人停留时自动启动清洁程序，避免清洁过程干扰正常的书写或会议进程，相比传统的人工清洁方式，自动运行的模式可以大幅降低高频使用场景下的人工维护成本，同时保证每次清洁后的白板板面洁净度一致，不会出现人工擦拭时常见的边角漏擦、笔迹残留痕迹重的问题。
