这套再生制动结构的设计,最初是针对纯电乘用车辆与轻型商用物流车的制动能量回收需求做的适配,日常工况里车辆在城市道路频繁启停、下坡滑行的场景占比超过六成,传统摩擦制动会把这部分动能全部转化为热能耗散掉,这套结构就是要在常规制动介入前,优先把车轮端的动能通过传动链路反向传递给电机,让电机切换到发电工况把能量回充到车载储能单元里,既降低制动片的磨损速率,也能提升整车的续航表现。

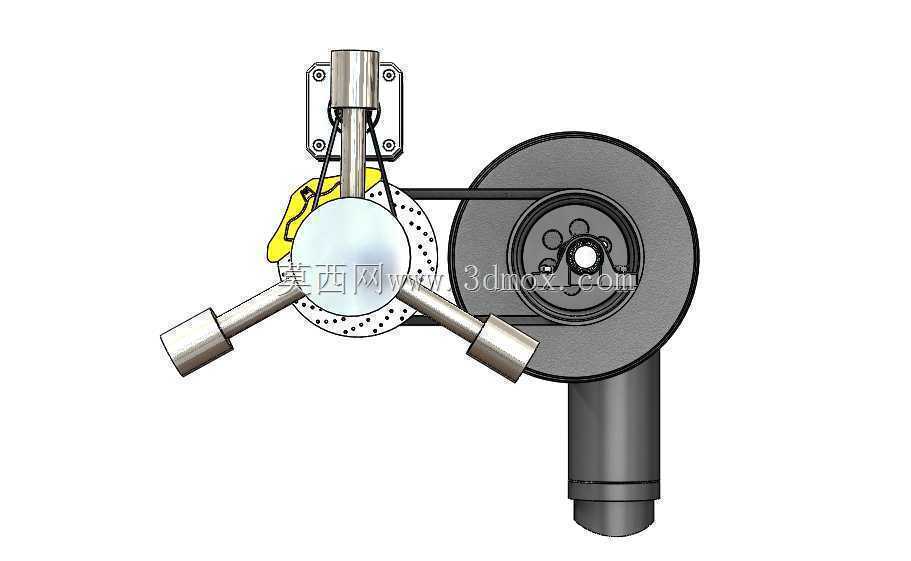

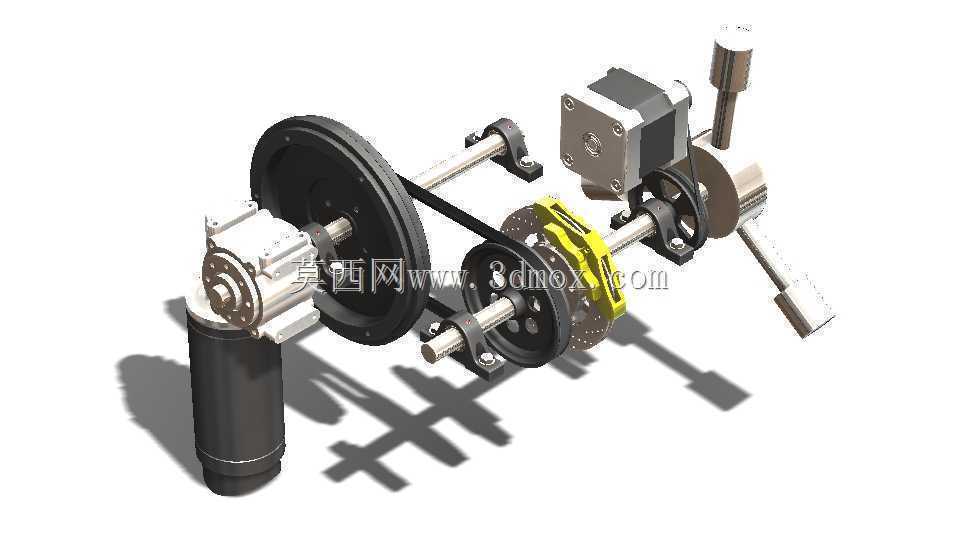

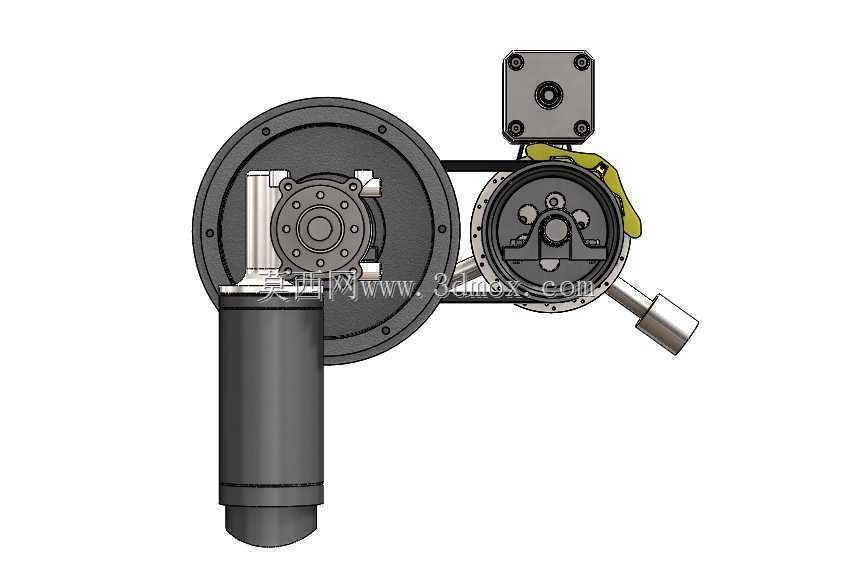

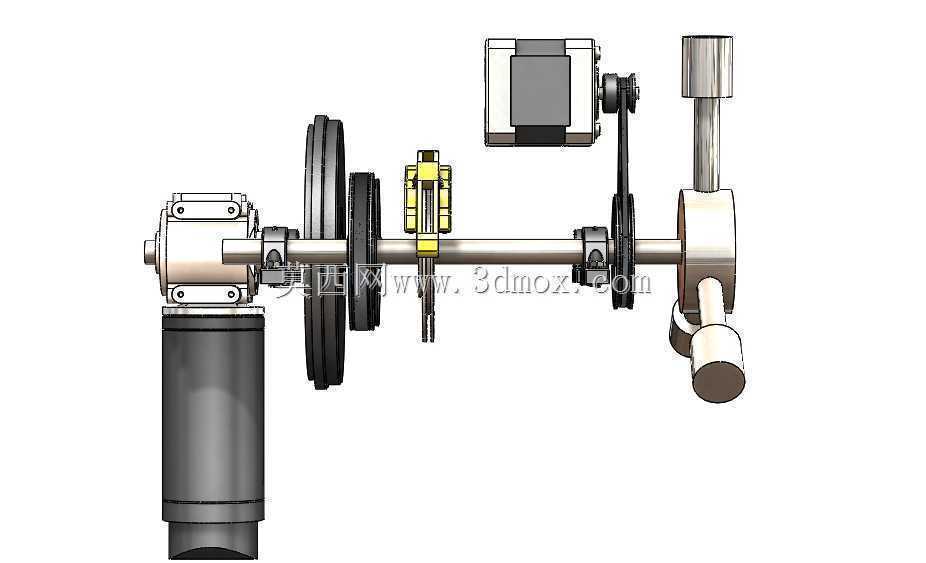

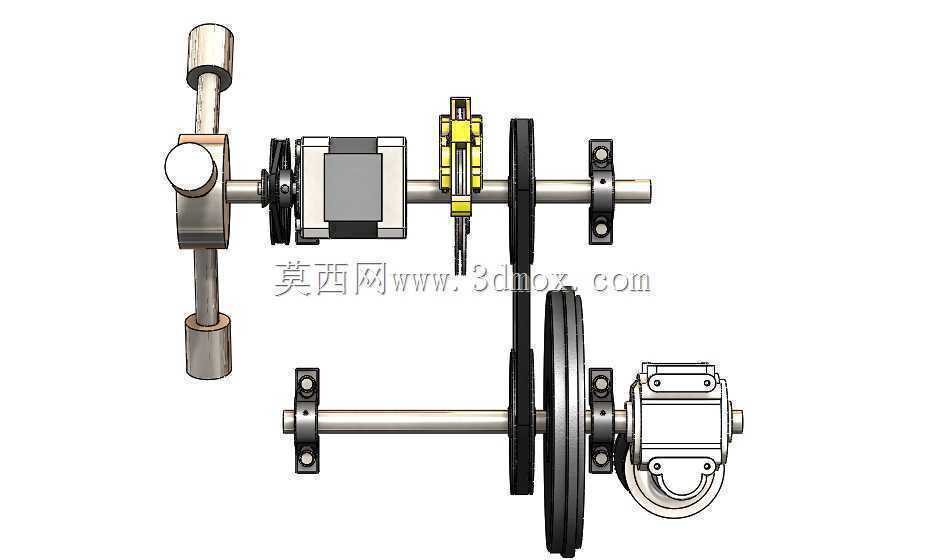

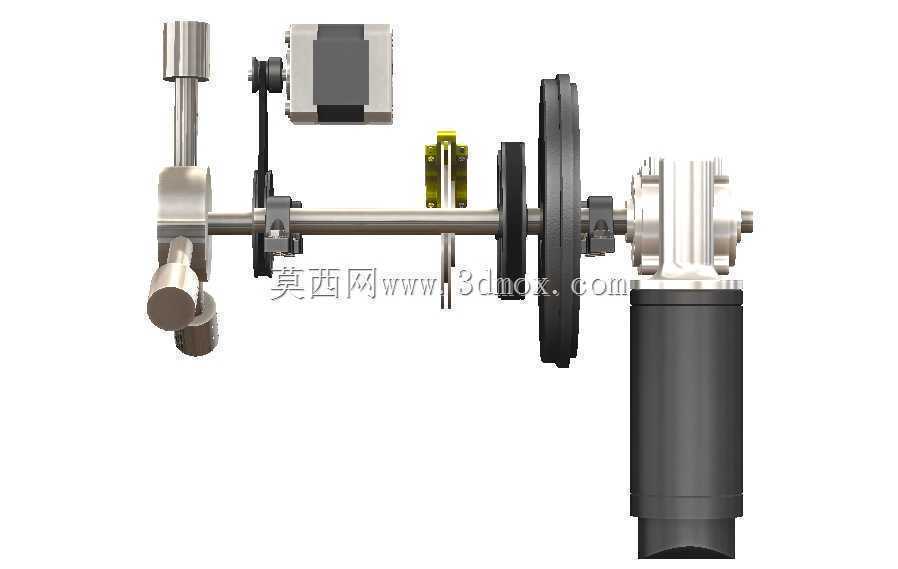

从结构布局来看,整套系统沿着车轮轮毂的轴向做集成布置,最外侧连接轮毂法兰的是制动盘组件,黄色标识的制动卡钳布置在制动盘的径向外侧,卡钳的安装支架直接固定在转向节的预留安装位上,安装边界和传统液压制动卡钳的孔位保持一致,不需要对原有底盘的转向节结构做额外改型,能直接适配现有车型的底盘安装空间,轴向总厚度控制在120毫米以内,径向最大轮廓不超过制动盘外圆30毫米,不会和轮毂内侧的防尘罩、转向拉杆球头产生运动干涉。传动链路里的同步带轮组做了两级减速比匹配,靠近轮毂侧的大带轮和制动盘同轴固定,小带轮连接电机的输出轴,传动比设置为3.2:1,既保证车轮转动时能给电机提供足够的发电转速,也能在需要电机制动辅助时,把电机的制动力矩放大后传递到车轮端,带轮的中心距控制在180毫米,张紧结构集成在电机的安装底座上,调整行程有15毫米,能抵消同步带长期使用后的拉伸量,不需要频繁拆解维护。
功能逻辑上这套结构做了分层制动的设计,当驾驶员踩下制动踏板的行程小于总行程的30%时,系统只触发再生制动,摩擦制动卡钳不动作,完全靠电机的反向阻力给车轮提供制动力,这部分工况覆盖了日常跟车减速、下坡缓行的大部分场景;当制动踏板行程超过30%,或者车轮出现抱死趋势时,摩擦制动卡钳才会介入,和再生制动力矩叠加提供足够的制动强度,同时ABS系统的信号会直接接入电机控制器,实时调整再生制动力矩的大小,避免车轮打滑。结构里的电机选用的是永磁同步类型,外壳做了散热鳍片设计,安装位置避开了制动盘的热辐射区域,距离制动盘的最近间隙有25毫米,防止长时间制动后制动盘的高温传导到电机内部,影响磁钢的磁性能。所有的电线走线都沿着底盘的纵梁布置,接插件选用防水等级IP67的型号,线束的固定卡扣间隔控制在150毫米,避免车辆行驶过程中线束晃动和周边金属部件产生磨损。
设计过程中还做了运动干涉校核,当车轮上下跳动到极限位置、转向打到最大角度时,整套制动系统的所有运动部件和周边的悬架摆臂、减震器、车身轮罩内板的最小间隙都保持在10毫米以上,不会出现运动磕碰。制动盘的通风结构做了优化,风道顺着车辆行驶的方向布置,车辆前进时气流能直接穿过制动盘内部的风道,把摩擦产生的热量带走,即使在长下坡持续制动的工况下,制动盘的表面温度也能控制在350摄氏度以内,不会出现热衰退的问题。卡钳的活塞回位结构做了阻尼匹配,再生制动单独工作时,制动片和制动盘之间保持0.1毫米的间隙,不会产生拖滞力矩,减少不必要的能量损耗,当需要摩擦制动介入时,活塞能在0.1秒内推动制动片压紧制动盘,保证制动响应的速度。
