小型车辆底盘再生制动系统结构设计

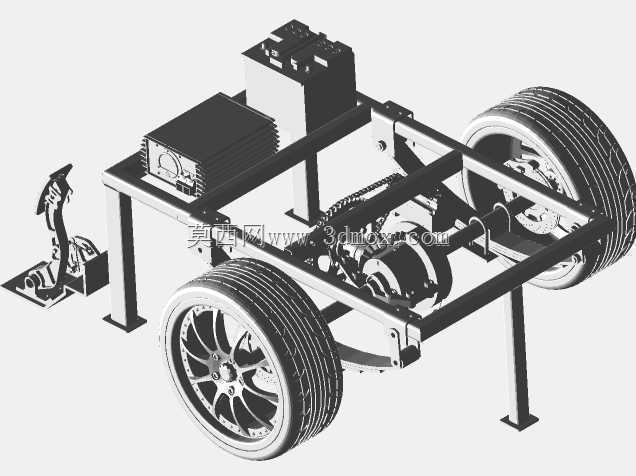

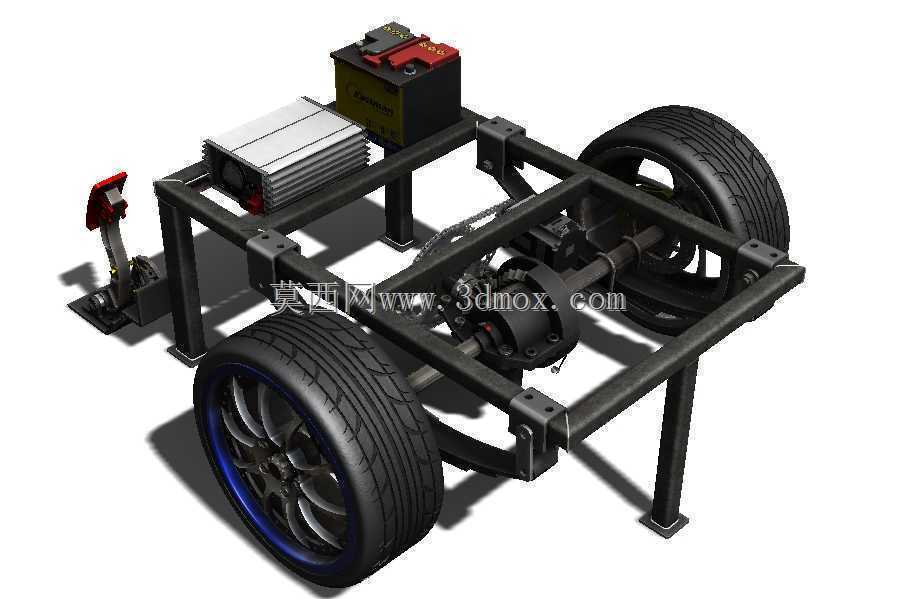

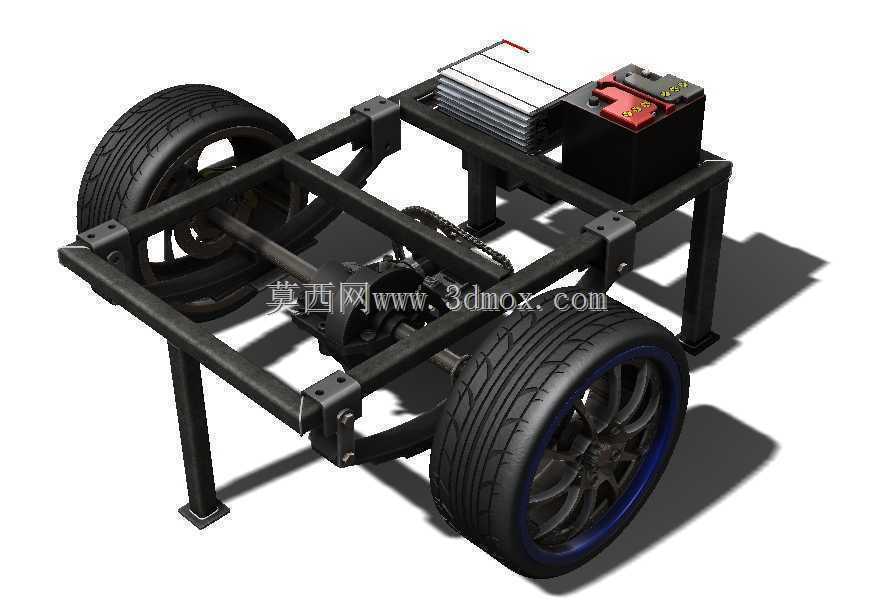

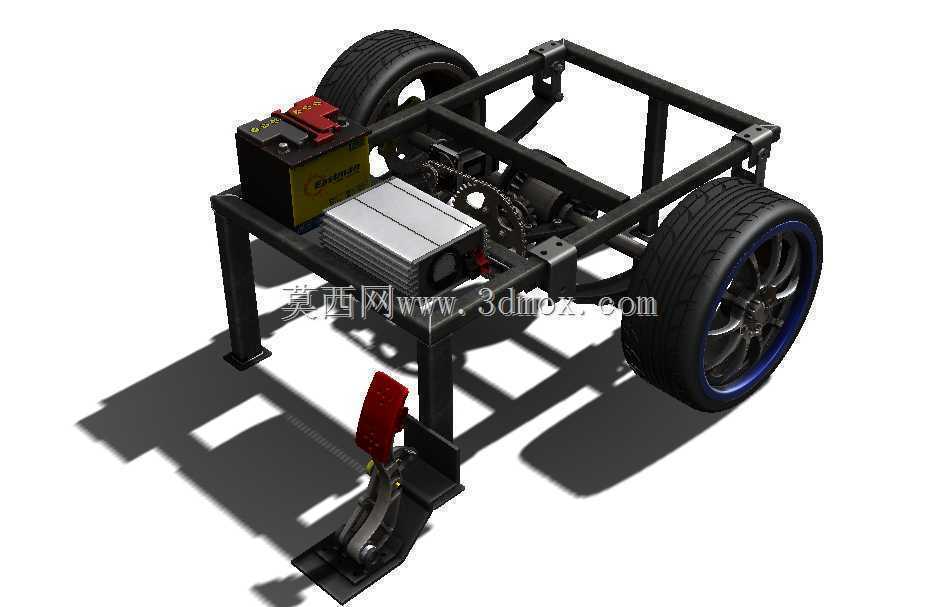

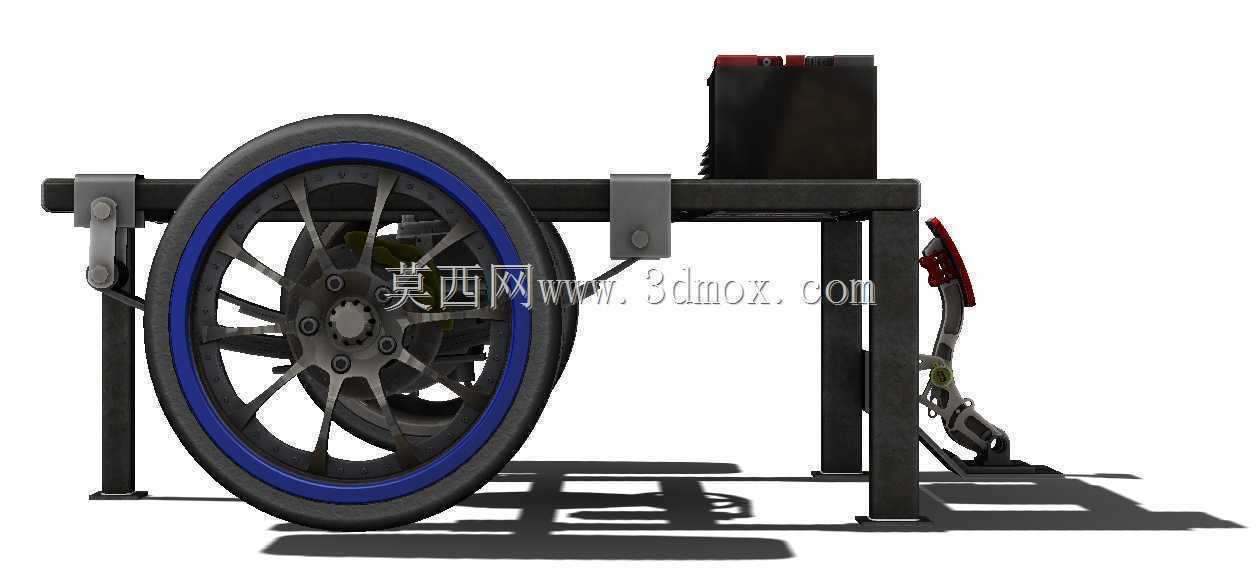

　　这套制动系统结构主要面向小型电动实验车辆、低速场地作业电动车的制动能量回收场景设计，核心是在车辆减速、制动过程中，将车轮转动的动能通过传动链路转化为电能回充至车载储能单元，同时兼顾常规行车制动的可靠性需求，适配非道路小型电动载具的轻量化底盘布局。从实际落地的安装边界来看，整套系统依托矩形钢管焊接的底盘框架搭建，框架的纵梁、横梁预留了统一规格的安装孔位，可直接适配轮距1100mm、轴距1400mm级别的小型双座实验车底盘，不需要额外对主承载梁做切割改型，所有功能部件的安装面都做了共面度校准，避免装配后出现传动偏心、部件干涉的问题。

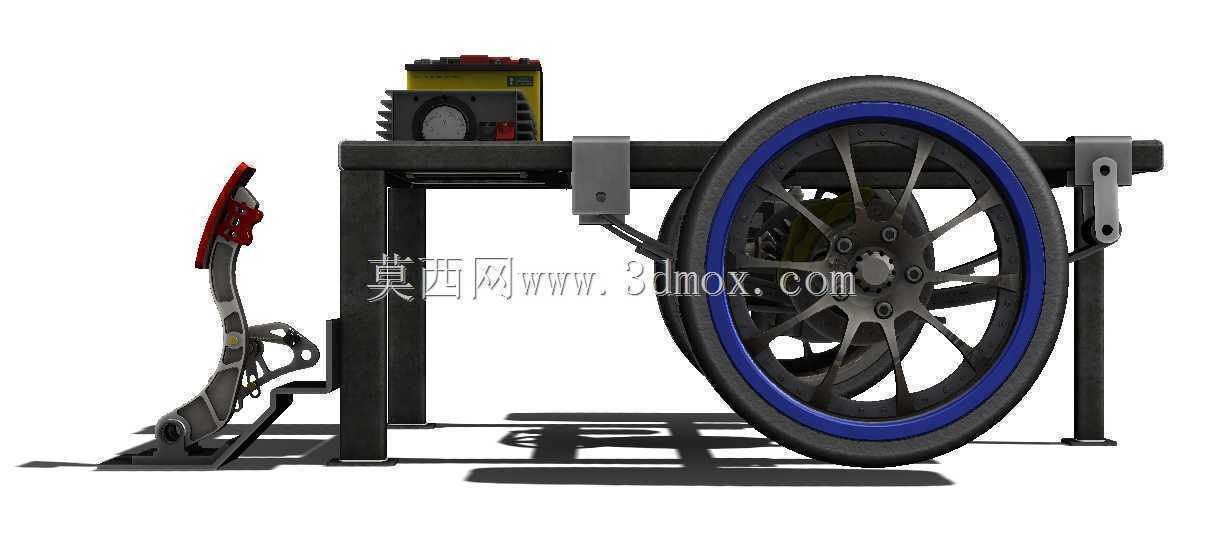

　　功能层面，这套系统采用机械制动与能量回收联动的设计逻辑，制动踏板采用悬吊式安装布局，踏板行程前段对应能量回收触发区间，踏板角度传感器将开度信号传递至电机控制器，调整驱动电机的反转馈电扭矩，实现非紧急工况下的减速与动能回收；踏板行程后段对应机械制动介入区间，通过拉线传递制动力至车轮端的制动执行机构，保证紧急制动时的制动效能满足安全要求，两套制动逻辑的切换阈值经过多轮台架标定，不会出现制动力突变导致的车辆顿挫。

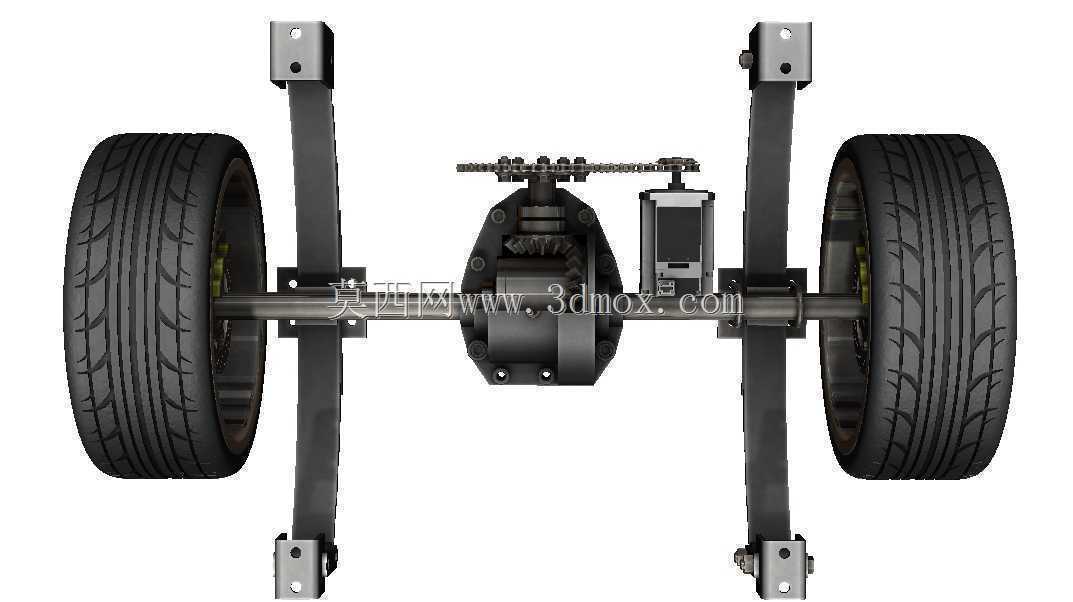

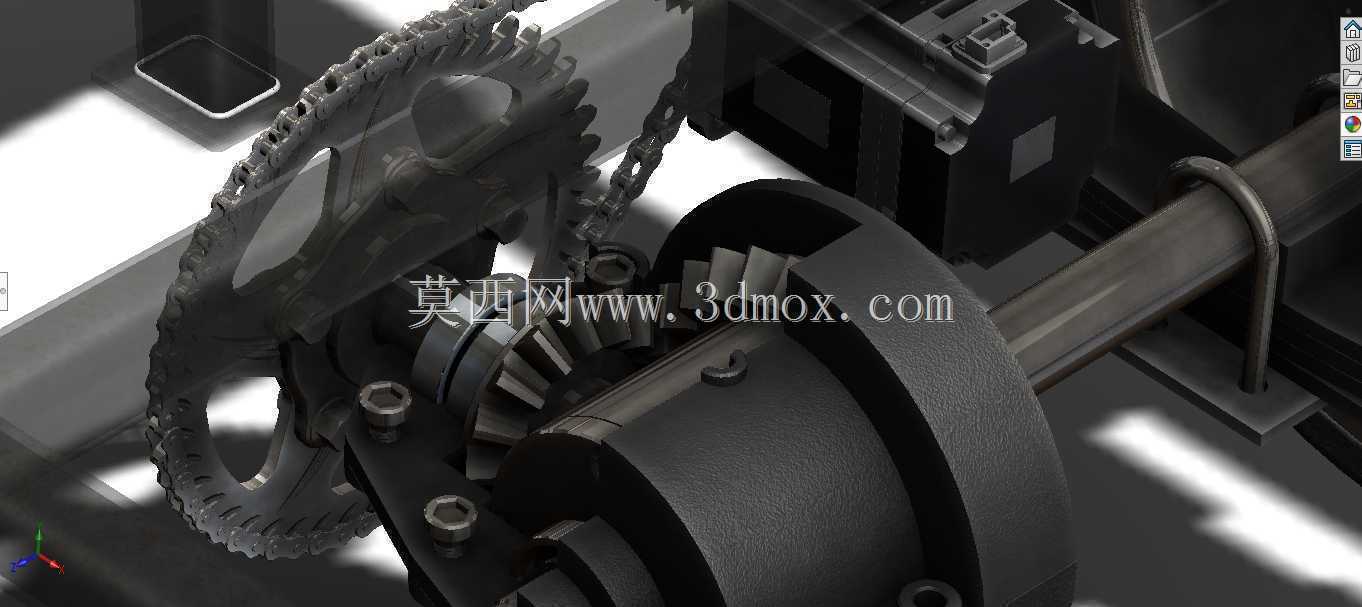

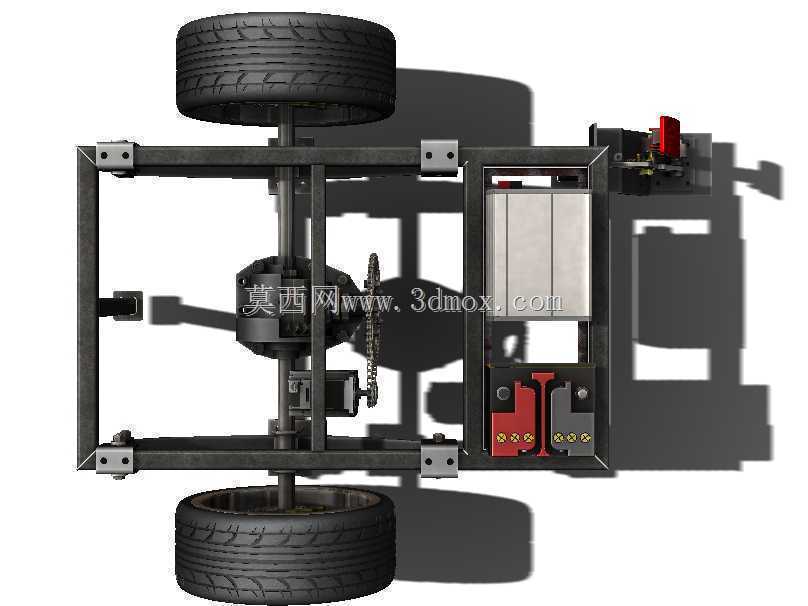

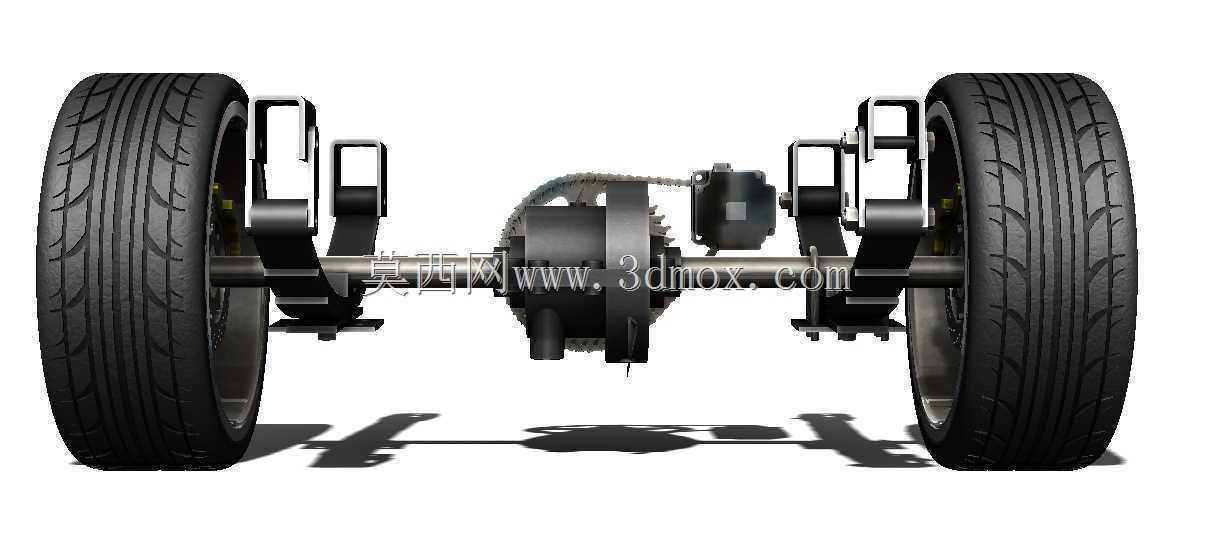

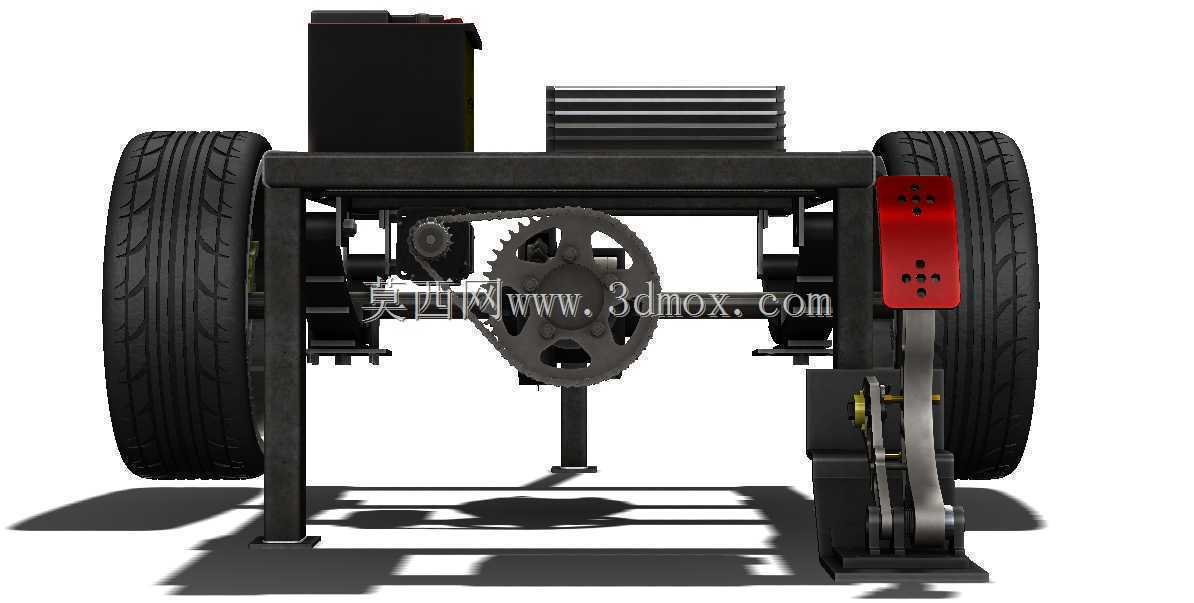

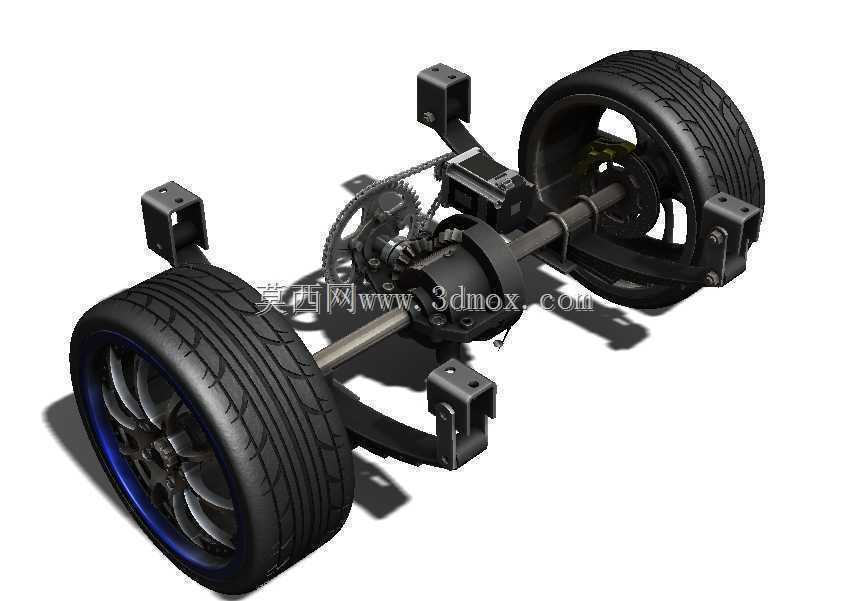

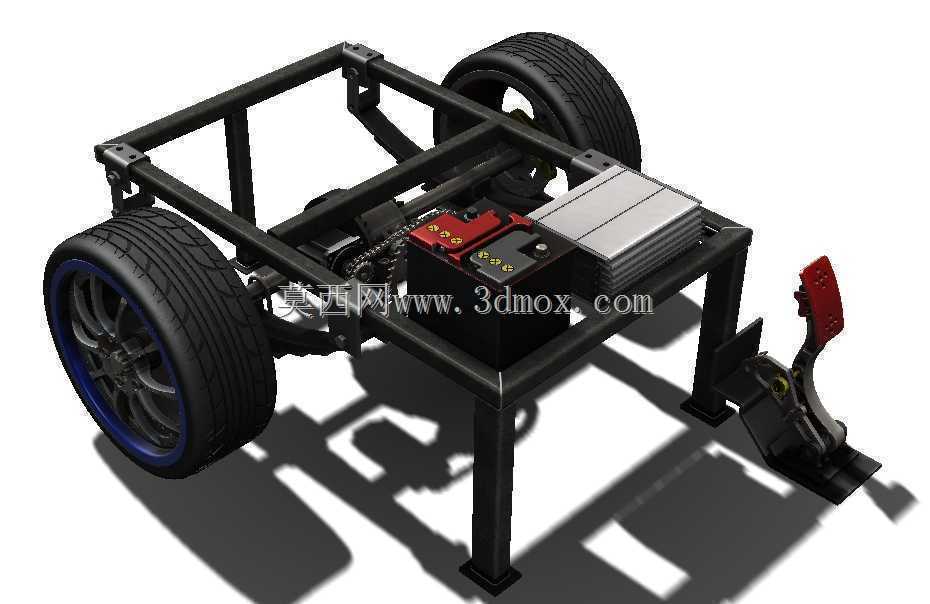

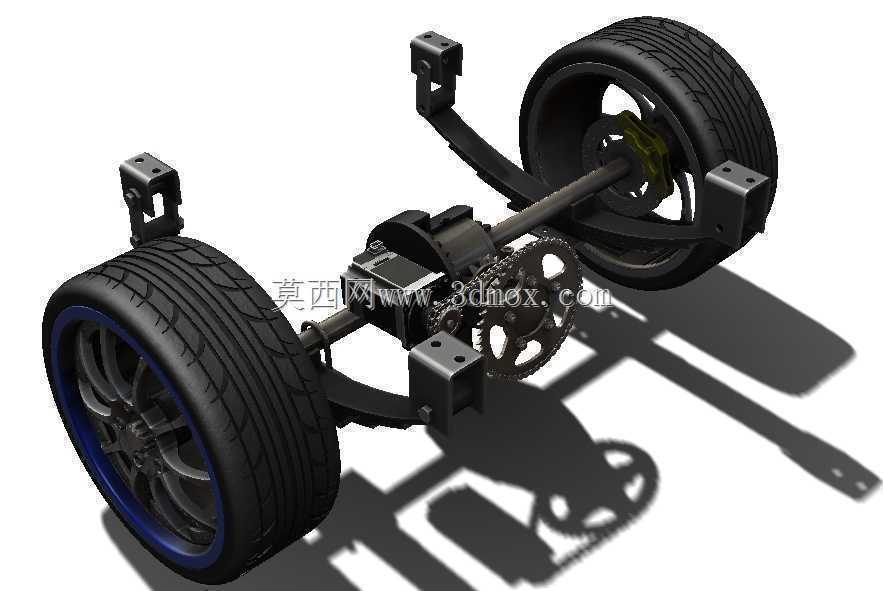

　　设计思路上，整套结构优先考虑了实验场景下的拆装便利性，所有电气部件、传动部件都采用外露式布局，电池、电机控制器、高压配电单元都通过螺栓固定在底盘框架中部的安装平板上，接线端子全部朝向外侧，方便调试时快速接线、测量参数；轮毂单元采用标准乘用车改装款轮毂搭配低压轮胎，轮端连接法兰的孔位参数与常规小型电动车桥完全通用，后期更换不同规格的轮胎、轮辋不需要重新设计连接结构。传动链路的齿轮组采用直齿圆柱齿轮传动，传动效率高、加工成本低，齿轮模数选择1.5模，既可以满足馈电工况下的扭矩传递需求，也不会因为齿轮尺寸过大侵占底盘中部的乘员舱或载物空间。

　　布线设计上，所有高压电线、信号控制线都沿底盘框架的梁体内侧布置，通过线卡固定在梁体预留的安装孔上，避免车辆行驶过程中线路晃动被运动部件剐蹭，高压线路与信号线路保持30mm以上的间距，减少电磁干扰对踏板信号、转速信号传输的影响。电池单元采用模块化布局，单块电池的固定支架都设计了快拆结构，可根据实验需求调整电池组的容量与摆放位置，平衡整车前后轴荷。制动踏板的安装支架采用厚度3mm的钢板折弯焊接而成，踏板臂的强度经过校核，可承受最大1500N的踏板踩踏力不会出现塑性变形，踏板表面设置了防滑橡胶垫，保证踩踏时的脚感一致性。

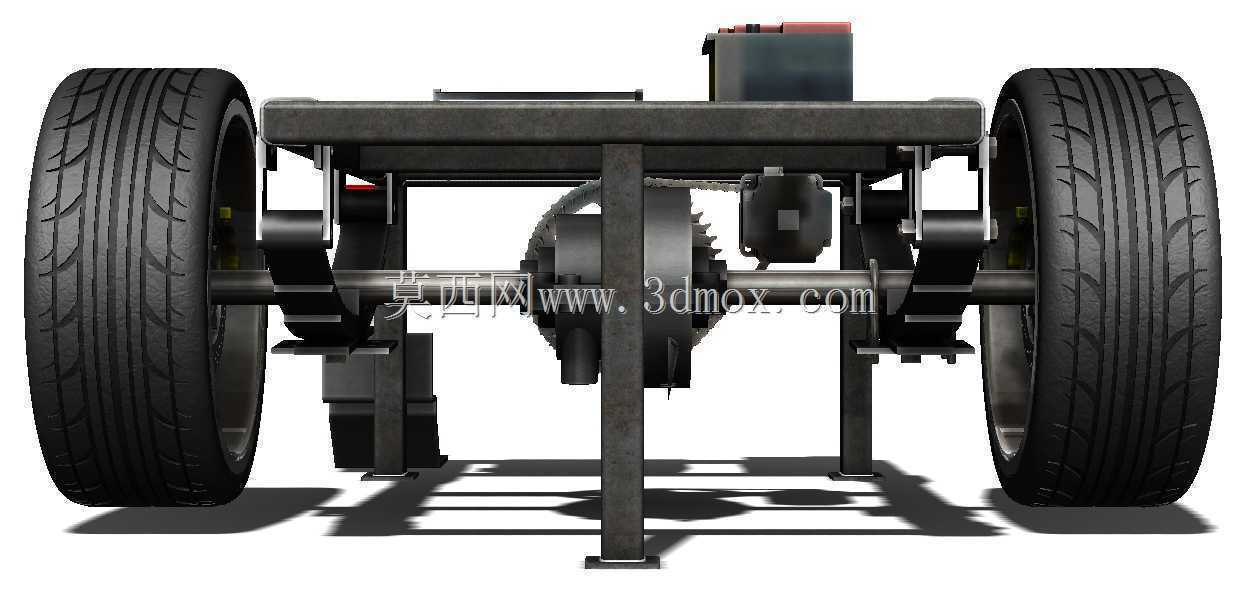

　　在实际应用中，这套结构可直接作为高校车辆工程专业学生课程设计、实验样车搭建的参考结构，也可经过防护等级升级后，应用于厂区内部转运的低速电动平板车、景区观光电动车的制动系统改造，相比传统纯摩擦式制动系统，可在频繁启停的工况下回收15%-25%的动能，提升车辆的续航表现。整套结构的所有运动部件都预留了足够的运动间隙，车轮上下跳动、转向过程中不会与车架、制动管路、线路发生干涉，底盘最小离地间隙达到180mm，可满足非铺装路面的低速通行需求。
