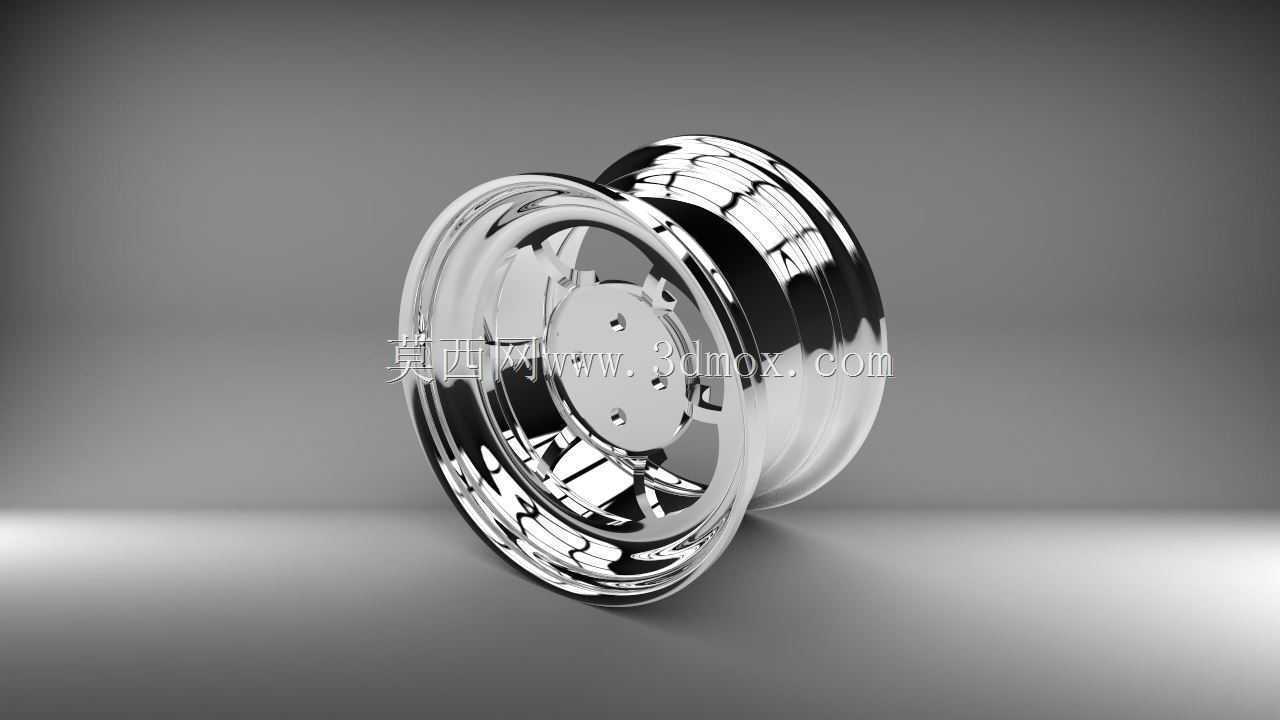

乘用车镀铬铝合金轮毂结构设计

　　这款镀铬轮毂的结构设计，首先要匹配乘用车底盘的轮端安装边界，轮辋部分的胎圈座角度、槽口深度完全符合低压胎的装配要求，安装面的螺栓孔分布圆直径、中心孔定位尺寸严格对应主流A级乘用车的转向节输出法兰参数，不需要额外加装变径圈或者变位垫片就能完成装配，轮辐的镂空造型在保证结构强度的前提下，尽可能降低了非簧载质量，对于底盘悬架的响应速度提升有明显帮助，日常行驶经过颠簸路面时，更小的非簧载质量能减少减震器的往复负载，延长悬挂部件的使用寿命。

　　从实际使用场景来看，这款轮毂偏向城市铺装路面的乘用车型使用，镀铬的表层处理除了外观装饰作用之外，实际也在铝合金基材表面形成了一层致密的防护层，能够抵御日常行驶中路面溅水、融雪盐类的腐蚀，避免铝合金基材直接接触腐蚀性介质出现点蚀问题，不过设计时也考虑到了镀铬层的脆性，在轮辐和轮辋的过渡圆角处做了加大R角处理，避免车辆经过坑洼路面时轮辋受到瞬间冲击，应力集中导致镀铬层崩裂脱落。

　　设计过程中首先确定的是轮辋的标定宽度，这个参数直接决定了可适配的轮胎宽度范围，过窄的轮辋会导致轮胎胎侧过度拉伸，高速行驶时胎面接地面积不均匀，加剧偏磨问题，过宽的轮辋则会超出轮拱的外廓边界，转向时轮胎容易蹭到翼子板内衬，这款轮毂的轮辋宽度设定在适配205到225宽度区间的民用轮胎，刚好覆盖家用紧凑型车的常规轮胎选型范围。轮辐的载荷分布经过了多轮校核，每根轮辐的截面从安装盘位置向轮辋方向逐渐收窄，既保证了螺栓安装位置的局部刚度，避免紧固螺栓时出现安装面压溃变形，也不会在轮辋连接处形成多余的应力集中点。

　　安装面的沉台设计做了等深度处理，螺栓紧固时球面或者锥面的螺母能够完全贴合轮毂的螺栓座，不会出现虚接情况，高速行驶时车轮的动平衡精度更容易保证，不需要添加过多的平衡块就能把剩余不平衡量控制在国标要求的5g·cm以内。气门嘴的安装孔位设置在两根轮辐之间的位置，既不会被轮辐遮挡导致充气时操作不便，也避开了轮辋的高应力区域，不会因为开孔导致轮辋整体强度下降。

　　日常维保层面，这款轮毂的轮辐间隙足够容纳常规的刹车卡钳，不需要加装垫片来避让卡钳，更换刹车片或者刹车盘的时候，不用拆卸整个轮毂就能完成大部分维保操作，镀铬表面的清洁难度也比哑光涂层更低，日常行驶附着的刹车粉、路面污渍只需要常规洗车就能清理干净，不会渗入涂层内部形成难以清除的痕迹。需要注意的是，这款轮毂的设计载荷是针对民用乘用车设定的，不适合用于越野场景或者重载商用车辆，过大的垂直载荷或者侧向冲击会超出轮辋的设计屈服强度，导致轮辋变形失圆，影响行驶安全性。

　　在轮辋的轮缘位置做了加厚处理，日常路边停车时即使偶尔蹭到路肩，也不容易出现轮缘变形，加厚的轮缘也能更好的固定轮胎胎圈，避免低胎压状态下轮胎脱圈的风险。轮辐背面的减重槽做了等壁厚设计，铸造时铝液的流动性更好，不容易出现缩孔、砂眼等铸造缺陷，成品的良品率更高，后期做动平衡时的初始不平衡量也更小，减少后续加工的切削量。整个轮毂的形位公差要求严格控制安装面的端面跳动在0.1mm以内，径向跳动控制在0.15mm以内，保证高速行驶时不会出现方向盘抖动的问题。
