汽车底盘转向拉杆球头铰接结构

　　该结构属于汽车底盘转向系统的核心铰接传力部件，主要承担转向动作的力传递与角度补偿作用，在整车行驶过程中，需要同时承受转向拉杆的轴向拉压载荷、车轮跳动带来的摆动角度偏移，以及路面颠簸传递的交变冲击载荷，是连接转向器输出端与转向节臂的关键衔接零件。从实际装车场景来看，这类球头结构广泛应用在乘用车、轻型商用车的转向拉杆总成中，部分非独立悬架的车型也会将同类结构用于稳定杆连杆的铰接位置，其工作状态直接影响整车转向的精准度、行驶过程中的操控稳定性，以及底盘转向系统的异响控制水平。

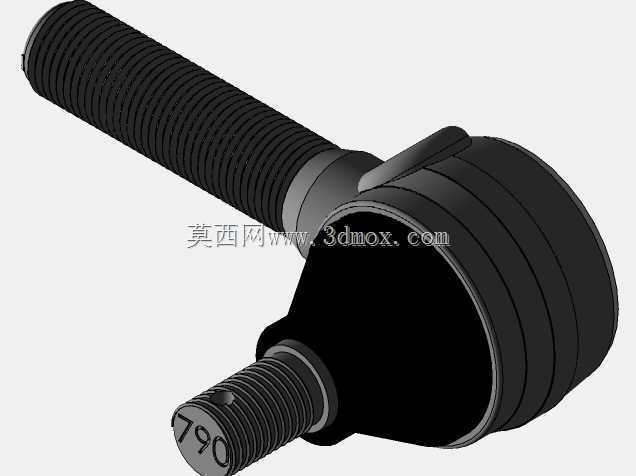

　　从功能特性上分析，该球头采用杆端一体化的铰接设计，一端为带外螺纹的安装杆身，用于和转向拉杆的内螺纹端配合，通过螺纹旋合长度可调整前轮前束参数，匹配不同车型的四轮定位需求；另一端为球铰封装结构，内部的球头销可在球座内实现多自由度摆动，既可以传递转向时的横向拉压力，又能补偿悬架上下跳动时拉杆与转向节之间的角度变化，避免运动干涉。球头的密封结构采用一体式防尘罩设计，可阻挡路面泥水、沙尘进入球铰摩擦副，防止球头与球座出现异常磨损，延长部件的实际使用寿命，球头销端部的螺纹段用于和转向节臂的安装孔配合，通过锁紧螺母实现刚性固定，保证传力过程无松旷间隙。

　　设计过程中，首先需要确定球头的摆动角度范围，通常要覆盖悬架全行程跳动、转向全角度转动的极限位置，预留至少3度的安全余量，避免极限工况下球头出现卡滞、拉扯防尘罩的问题。球头销的直径选取需要匹配整车前轴载荷，按照转向系统的最大输出力计算拉压强度，保证在极限转向、过坑洼路面冲击时，球头销不会出现塑性变形或断裂；球座材料通常选用具备自润滑特性的工程塑料，可在长期使用中保持较低的摩擦系数，减少转向时的迟滞感，同时降低磨损速率。杆身的螺纹规格需要和配套的转向拉杆内螺纹匹配，螺纹长度要满足前束调整的最大行程需求，同时预留足够的螺纹啮合长度，保证锁紧后的连接强度。

　　安装边界方面，球头销端部的螺纹段长度需要适配转向节臂的安装厚度，锁紧后螺纹露出螺母的长度控制在2到3牙，既保证锁紧力足够，又不会因螺纹过长干涉周边的制动管路、线束部件；球头壳体的外径尺寸需要考虑周边部件的运动间隙，在转向打到极限位置、悬架压缩到最大行程时，球头壳体与周边的下摆臂、制动防尘罩、轮毂单元之间至少保留5mm以上的安全间隙，避免行驶过程中出现磕碰磨损。杆身与拉杆配合的螺纹段需要设计防松结构，通常会在螺纹表面涂覆防松胶，或者配合锁紧螺母的防松结构，避免车辆长期行驶后螺纹连接出现松旷，导致前束参数偏移、轮胎异常磨损的问题。

　　在建模过程中，需要重点还原球头内部的铰接配合关系，球头与球座的配合面需要保留合理的间隙，模拟实际装配后的预紧状态，避免运动仿真时出现干涉；防尘罩的褶皱结构需要按照实际摆动角度设计，保证在最大摆动角度下，褶皱不会被过度拉扯，也不会出现折叠挤压的情况；杆身的螺纹特征可采用简化的装饰螺纹线表达，既保证模型的轻量化，又能清晰体现安装配合的规格参数。这类零件的建模精度直接影响后续底盘总装的运动仿真结果，需要严格匹配实际装车的尺寸公差，尤其是球头中心到杆身端面的长度尺寸、球头销的锥面角度参数，这些都是影响装配精度和四轮定位参数的关键尺寸，建模时需要按照实际零件的公差要求控制精度，保证虚拟装配与实际装车状态的一致性。
