汽车转向拉杆总成结构设计

　　转向拉杆作为汽车转向系统的核心传力部件，直接决定车辆转向动作的传递精度与行驶稳定性，在乘用车、商用车的底盘系统中属于关键安全件，日常行驶中承担着将转向器输出的摆动扭矩转化为车轮绕主销偏转动作的核心作用，同时需要缓冲路面颠簸传递到转向系统的反向冲击，避免转向打手、车轮摆振等问题出现。

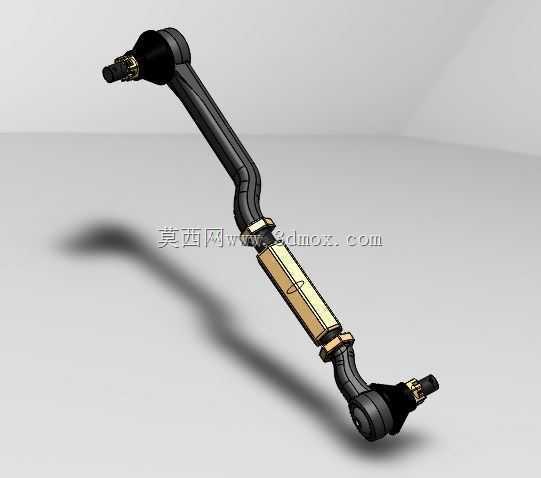

　　从结构设计逻辑来看，这款转向拉杆采用分体可调式结构，两端为球头销总成，中间为连接调节杆身，杆身中段设置的调节螺纹段可通过旋转杆身调整整体工作长度，匹配整车四轮定位参数中前束值的调校需求，两端球头销采用预紧式防尘结构，球座采用耐磨自润滑材质，既可以保证球头在多自由度摆动时的低摩擦阻力，又能阻挡泥水、沙尘进入球头摩擦副，延长部件使用寿命。球头销的锥面连接结构匹配转向节上的锥孔安装位，通过螺母锁紧后可实现无间隙配合，避免转向虚位产生，杆身采用变截面弯杆设计，并非简单的直杆结构，这种造型是为了避让底盘布置中的悬架摆臂、稳定杆、制动管路等周边部件，在车轮上下跳动、转向全行程过程中不会与周边部件发生运动干涉，同时弯杆的弧度经过受力校核，在承受转向拉力、制动力反向冲击时不会出现应力集中点，杆身表面做了防锈防腐处理，适配车辆底盘复杂的使用环境。

　　在安装边界方面，两端球头销的锥度符合主流乘用车转向节的安装接口标准，锁紧螺母的扭矩范围匹配常规底盘装配工艺要求，拉杆整体的长度调节范围覆盖同平台不同轴距车型的前束调整需求，安装时不需要额外改动周边部件位置，可直接替换同规格原厂部件。球头的摆动角度范围经过运动仿真校核，在车轮达到最大转向角、悬架跳至上下极限位置时，球头的摆角仍处于设计允许范围内，不会出现球头拉脱、卡滞的问题。

　　实际应用场景中，这类转向拉杆不仅用于整车量产装配，也可用于底盘改装、售后维修替换场景，在车辆出现转向虚位过大、高速行驶方向盘抖动、轮胎异常偏磨等问题时，往往需要检查转向拉杆球头的磨损情况，及时更换磨损的拉杆总成即可恢复转向系统的正常工作精度。设计过程中需要重点校核拉杆的抗拉强度、疲劳寿命，模拟车辆在颠簸路面行驶、紧急制动、极限转向等工况下的受力情况，确保杆身不会出现塑性变形、断裂，球头不会出现脱出问题，同时拉杆的固有频率需要避开发动机怠速、车轮转动的共振频率区间，避免行驶过程中出现转向系统共振引发的方向盘抖动问题。

　　从建模逻辑来看，该模型完整还原了拉杆的所有装配细节，包括球头销的锥面、螺纹段、防尘罩的褶皱结构、杆身的调节螺纹、锁紧螺母的外形特征，可直接用于底盘总装布置的干涉检查、转向系统运动仿真分析，也可作为维修教学、结构学习的参考模型，建模时对球头内部的预紧弹簧、球座等细节也做了等效还原，能够直观展示转向拉杆的内部工作原理，帮助结构设计人员理解这类底盘安全件的设计要点。
