FJ40越野车型非承载式车架底盘结构

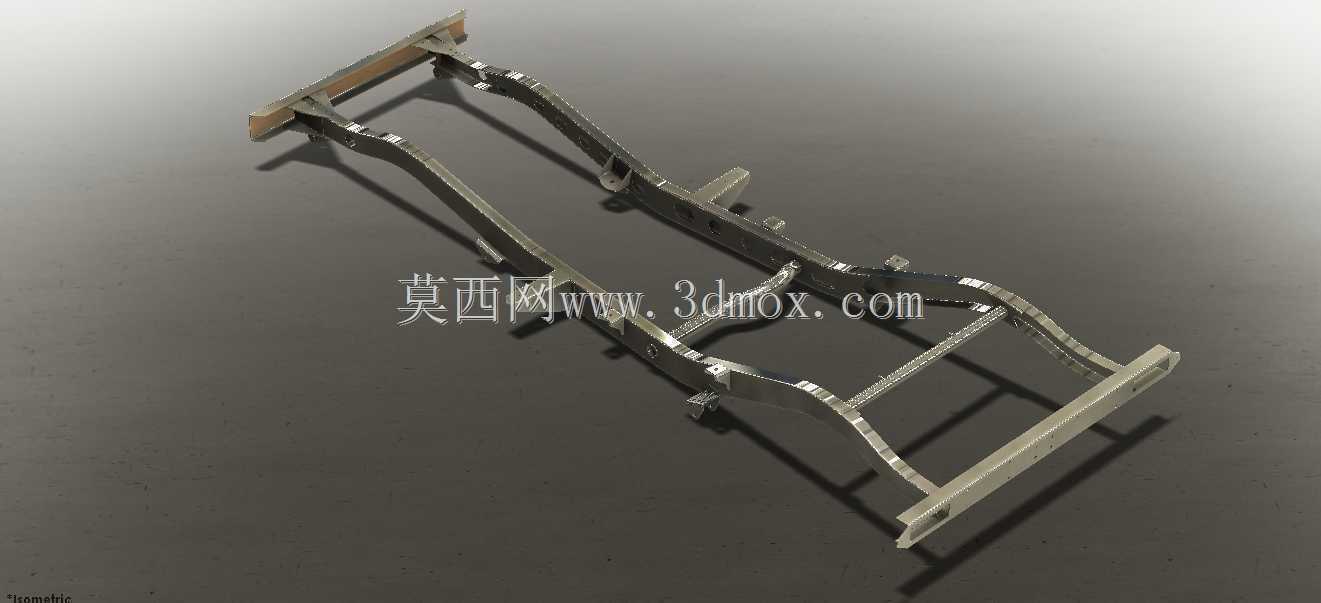

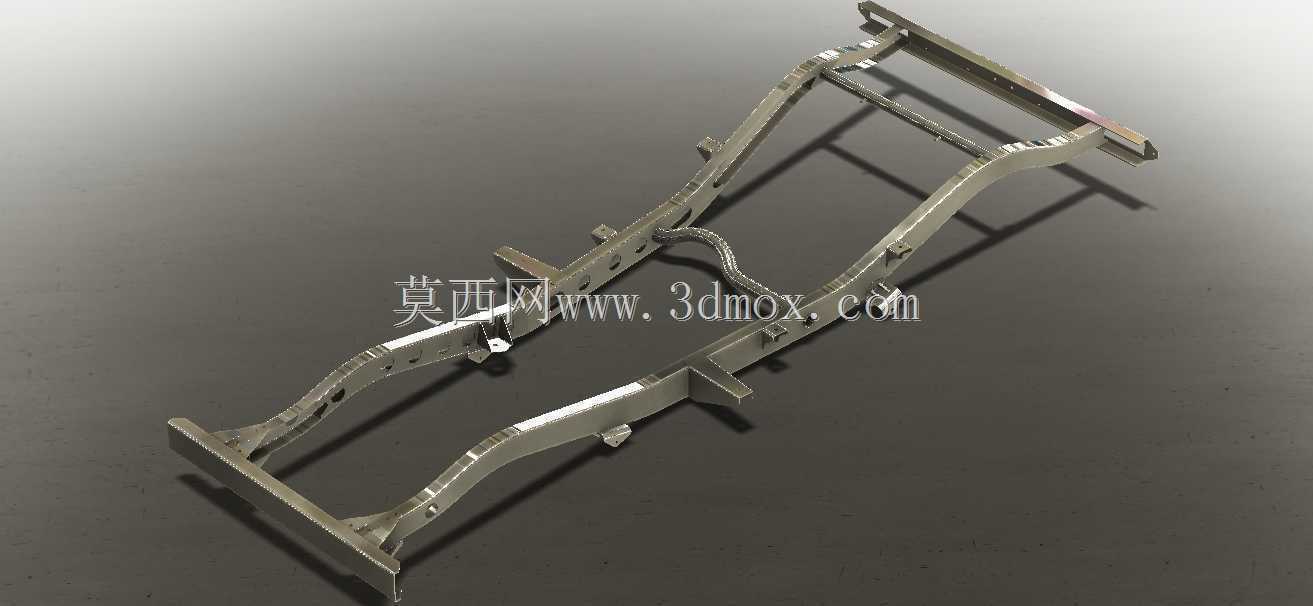

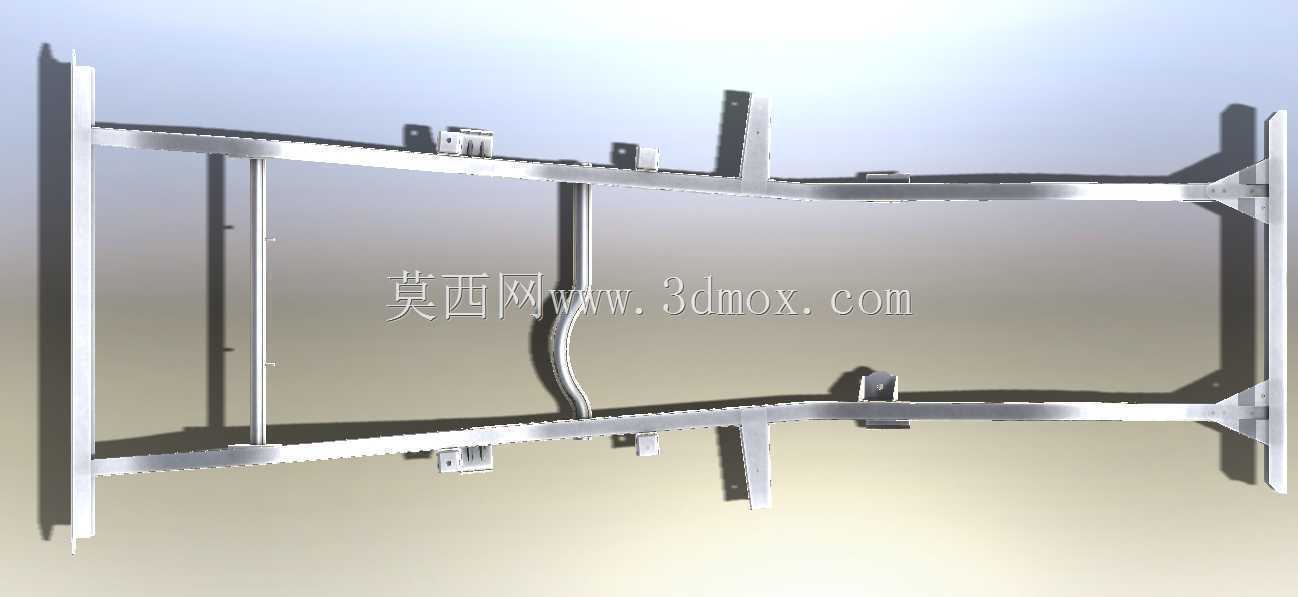

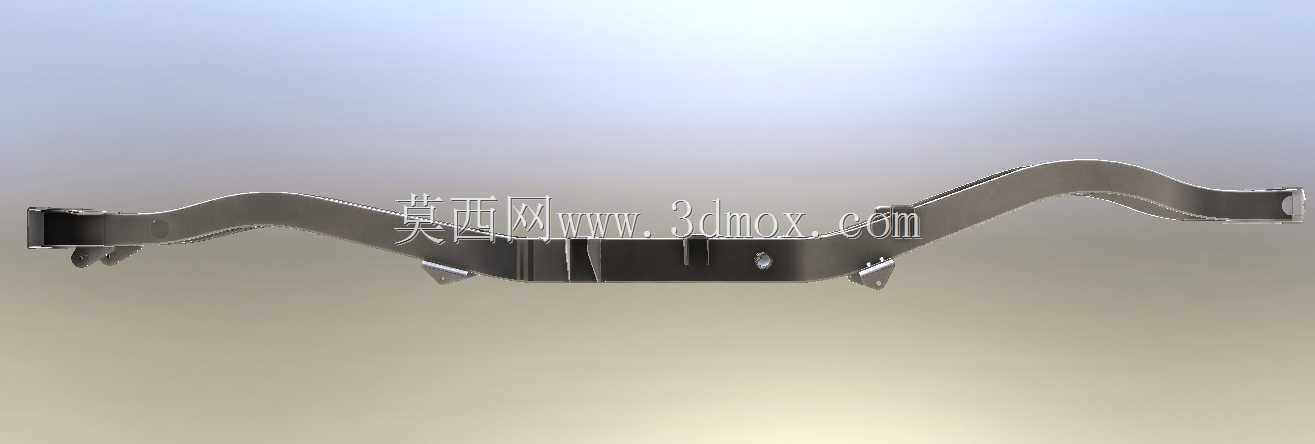

　　这套FJ40车型的底盘车架结构，是硬派越野车型核心的承载基体，在整车架构里承担着所有行驶载荷的传递与承载作用，日常使用场景覆盖非铺装路面穿越、重载越野行驶、复杂地形通行等极端工况，所有悬架、动力总成、车身壳体、燃油系统、转向制动部件都需要依托这套车架完成安装固定。从结构设计逻辑来看，采用的是经典的梯形非承载式车架布局，左右两根纵梁采用变截面冲压成型结构，沿整车纵向布置，纵梁截面高度根据载荷分布做差异化设计，在动力总成安装区域、悬架固定点区域、后轴承载区域做了局部加强，通过多根横梁完成左右纵梁的刚性连接，横梁的布置位置完全匹配各总成的安装点需求，既保证车架整体的扭转刚度，又能在极端冲击载荷下通过可控的形变吸收部分冲击能量，

　　避免应力集中导致的结构开裂。在实际安装边界上，车架前端预留了前保险杠、前悬架固定支座、转向机安装位、散热器支架的安装孔位，所有孔位的同轴度、位置度公差都按照整车装配要求做了匹配，前横梁位置预留了前拖钩、防撞梁的安装接口，可直接适配原厂规格的附属部件；中部区域的纵梁内侧预留了发动机悬置、变速箱支架的安装平面，平面的平面度公差满足悬置软垫的安装要求，避免装配后出现悬置受力不均导致的异常振动，中部横梁同时承担着车身地板下方的支撑作用，预留了车身固定螺栓的穿装孔位，孔位周边做了翻边加强处理，避免长期交变载荷下孔位出现变形。车架后部区域预留了后悬架安装座、燃油箱固定支架、后保险杠、拖车接口的安装位置，后段纵梁的截面做了收窄设计，

　　适配后轮的跳动行程边界，避免悬架极限压缩时轮胎与车架发生运动干涉。从功能特性来看，这套车架结构完全针对越野场景的高载荷需求设计，整体抗扭刚度相比同尺寸承载式车身提升数倍，在交叉轴、炮弹坑等极端越野工况下，车架可以承受车轮之间的反向扭转载荷，不会将过多形变传递到车身壳体，避免车身出现钣金开裂、车门变形无法开启等问题；纵梁上的所有安装支座都采用了与纵梁焊接固定的结构，焊缝位置都做了应力释放设计，避免长期交变载荷下焊缝出现疲劳开裂。设计过程中充分考虑了整车的重量分配，在保证结构强度的前提下，纵梁的板材厚度根据不同区域的载荷水平做了差异化选择，非主要承载区域适当降低板材厚度，平衡结构强度与整车自重，避免过重的车架导致整车动力性、

　　燃油经济性下降。在实际维修与改装场景中，这套车架的标准化安装接口可以直接适配多种升级部件，比如强化悬架、大尺寸轮胎、辅助油箱等改装件，不需要对车架主体结构做破坏性改动，所有安装点的位置都预留了足够的操作空间，方便后期维保过程中对部件进行拆装更换。车架的整体外形尺寸完全匹配FJ40车型的整车宽度、轴距参数，前后轮距对应的车架宽度设计，既保证了悬架的安装空间，又避免车架过宽影响车辆的通过性，车架的最小离地间隙在满载状态下也能满足越野通行的需求，纵梁下表面没有突出的结构件，避免越野过程中凸起的岩石、土坡对车架底部造成磕碰损伤。
