户外便携一体式旅行燃气加热炉结构设计

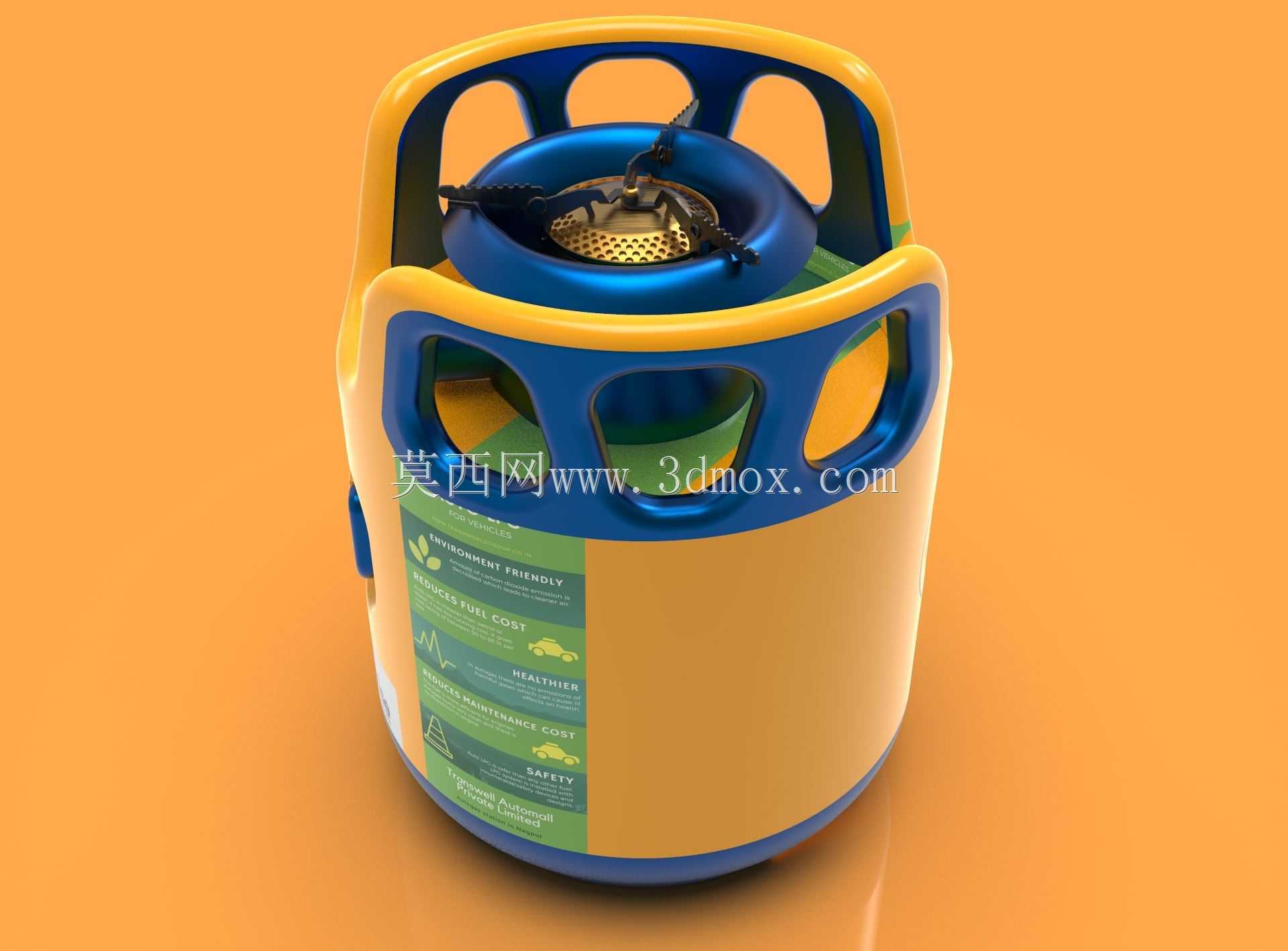

　　这款一体式便携燃气加热炉的结构设计，核心围绕户外无固定炊事场景的使用需求展开，区别于传统分体式炉头加独立气罐的组合形式，将燃料存储、燃烧换热、防护握持三个核心模块做了高度集成化处理，能适配徒步露营、自驾短途出行、应急户外作业等多种需要临时加热的场景，无需额外搭配连接配件，取出即可完成布设使用。从功能特性层面看，设备顶部的燃烧器采用了环形稳焰结构，炉头表面密布混气孔，可让燃气与空气在喷出前完成充分预混，燃烧时火焰分布均匀，不会出现局部断火、黄焰的问题，即使在户外有2-3级侧风的环境下，配合炉架的挡风结构，也能维持稳定的燃烧状态，不需要额外搭配外置挡风板。炉架采用三爪式凸起定位结构，凸起高度经过适配计算，

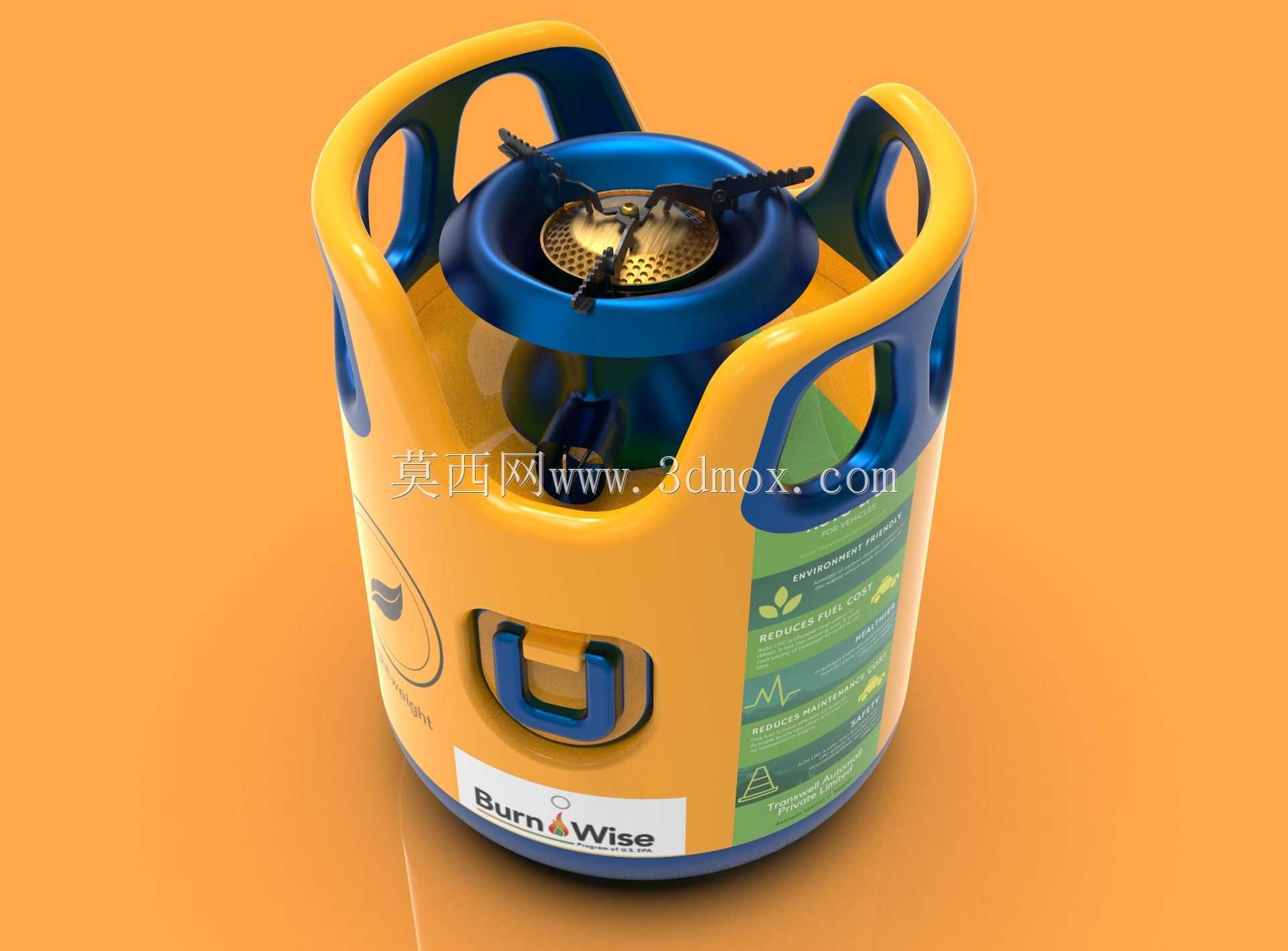

　　既可以稳定承托直径12cm到24cm的常见户外锅具、烧水壶，也不会因为架体过高导致热量过度散失，锅具放置后与燃烧器的距离保持在3cm到4cm的最优换热区间，热效率比常规分体炉头高出15%左右。设备的外壳采用了全包覆式的工程塑料防护结构，也就是日常握持的黄色主体部分，这个结构同时承担了三个作用：一是作为内部储气罐体的防护层，在户外携带过程中遇到磕碰、跌落时，外层的塑料壳体可以吸收大部分冲击能量，避免内部罐体直接受撞击出现密封损伤；二是作为隔热层，燃烧过程中罐体传导出的少量热量会被壳体与罐体之间的空气夹层阻隔，外壳握持区域的温度可以控制在40摄氏度以内，即使在燃烧过程中需要短距离挪动设备，也不会出现烫伤风险；三是集成了握持把手的功能，

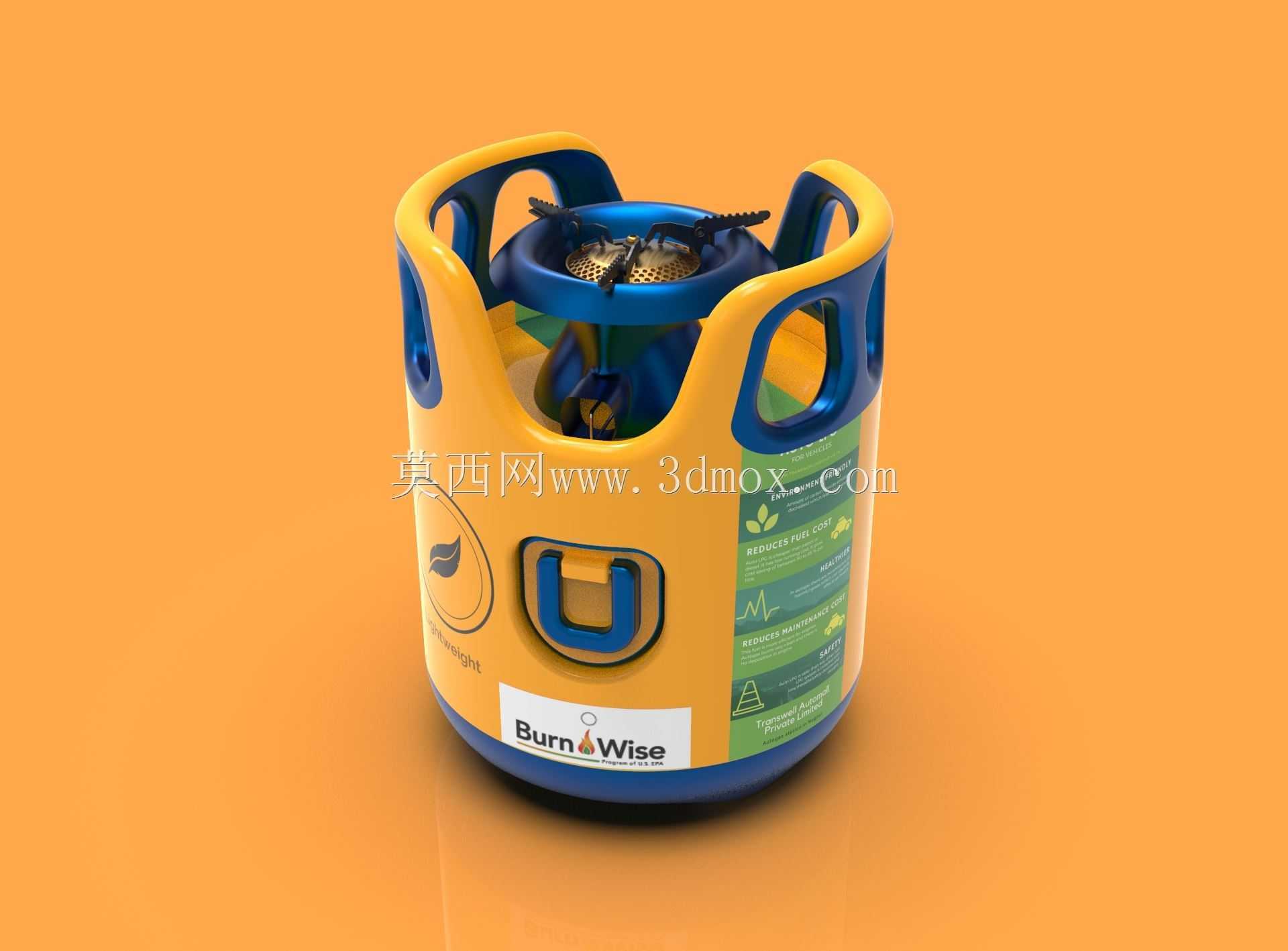

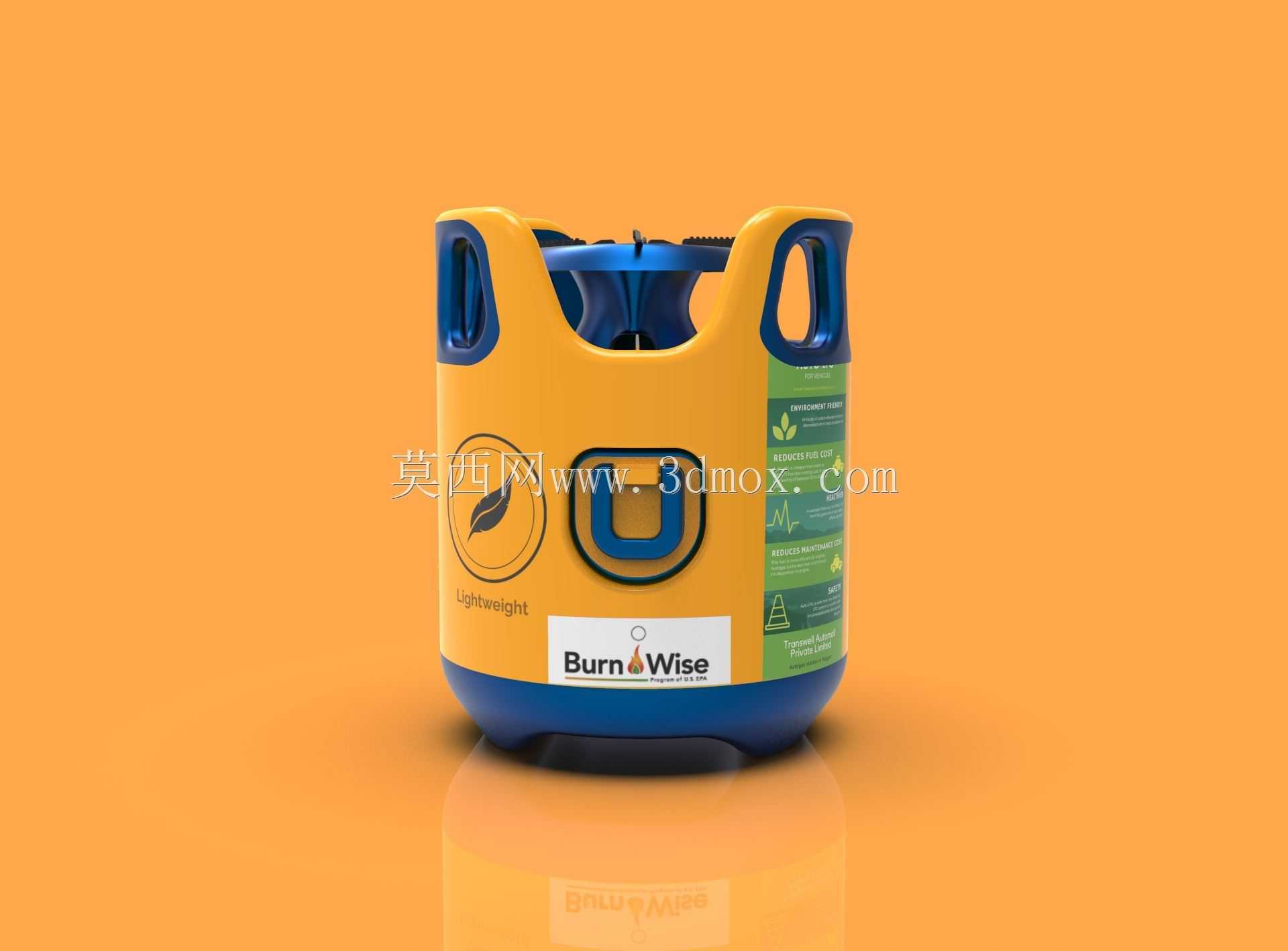

　　壳体两侧做了内凹式的镂空把手位，不需要额外加装可拆卸提手，单手握持即可完成设备的转移，镂空结构同时兼顾了通风散热的作用，避免壳体内部积热。设备侧面设置了一体式的调节旋钮，旋钮采用内凹式设计，不会在携带过程中被背包内的其他物品误触打开气阀，旋钮的调节行程做了阻尼优化，从最小火到最大火的调节区间转动角度为120度，火力调节精度可以满足慢炖、快煮等不同的加热需求，不会出现拧动幅度过小就导致火力骤变的问题。从安装与使用边界来看，设备整体为密封一体式结构，不需要用户做额外的组装调试，出厂时已经完成了气路密封测试与燃烧工况校准，用户使用时只需要确认旋钮处于关闭状态，完成充气后即可点火使用，设备的整体高度控制在22cm以内，最大外径为18cm，整体重量控制在1.5kg以内，可以轻松放入常规尺寸的户外背包侧袋或者车载储物格中，不需要占用过多的储物空间。设备底部设置了三个均匀分布的防滑脚垫，脚垫采用橡胶材质，放置在草地、岩石、木质桌面等不同的支撑面上时，都可以提供足够的摩擦力，不会因为锅具放置的重心偏移出现设备侧翻的问题，脚垫的高度为1cm，既可以让设备底部与支撑面之间留出足够的通风间隙，也可以避免燃烧时罐体底部的低温直接传导到支撑面上，防止在木质桌面等不耐烫的表面使用时留下烫痕。在设计思路上，这款设备没有追求过度轻量化而牺牲结构强度，外壳的塑料材质选用了添加抗UV助剂的改性工程塑料，长期在户外紫外线照射下也不会出现材质变脆、开裂的问题，

　　内部的储气罐体采用了拉伸成型的薄壁钢结构，壁厚控制在0.8mm，在满足承压安全要求的前提下尽可能降低了整体重量，罐体与燃烧器之间的气路连接采用了金属密封结构，避免了橡胶密封圈长期使用后老化漏气的问题，设备的整体使用寿命可以满足数百次的反复充气使用需求。针对户外使用的复杂工况，设备的燃烧器部位采用了不锈钢材质，即使在使用过程中不慎泼洒到汤汁、清水，冷却后擦拭干净即可正常使用，不会出现生锈堵塞火孔的问题，炉架的爪部做了加宽处理，即使是底部带有防滑纹路的不粘户外锅，也可以稳定放置不会滑动。设备的充气口设置在底部位置，采用通用的卡式气罐充气接口，用户可以很方便地补充燃料，不需要搭配专用的充气转接头，充气口处设置了单向阀结构，充气完成后不会出现燃气泄漏的问题。从实际使用的适配性来看，这款设备除了常规的户外露营炊事场景，也可以作为家庭应急储备的加热设备，在临时停气、停电的情况下，不需要复杂的准备就可以完成烧水、加热食物的操作，设备的整体结构没有易脱落的小零件，日常存放不需要做特殊的防护，只需要放置在干燥通风的位置即可，不会因为长期存放出现零件锈蚀、失效的问题。
