工业机器人铰接式手臂连接结构

　　在工业自动化生产线的布局设计中，机械臂的关节连接部件直接决定了整臂的负载传递效率与动作灵活度，这款铰接式手臂连接结构，正是针对多自由度工业机器人小臂与腕部的衔接需求开发的核心传力构件。从实际产线应用来看，这类连接件广泛覆盖焊接机器人、搬运码垛机器人、装配机械手的关节衔接场景，需要同时承受臂杆自重、末端执行器负载以及动作启停时的交变冲击载荷，因此结构设计上优先保障了传力路径的连续性与铰接副的转动自由度冗余度。

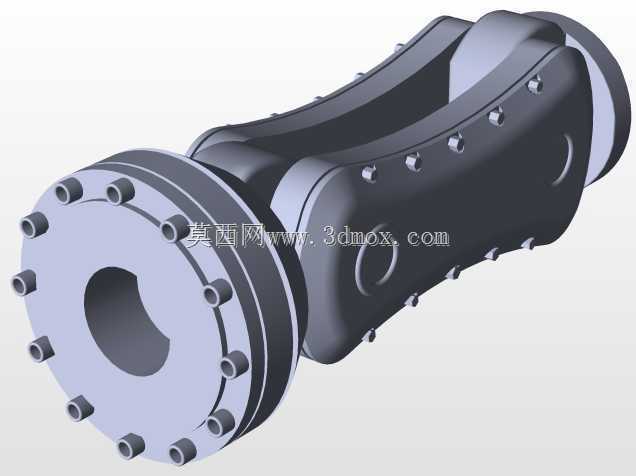

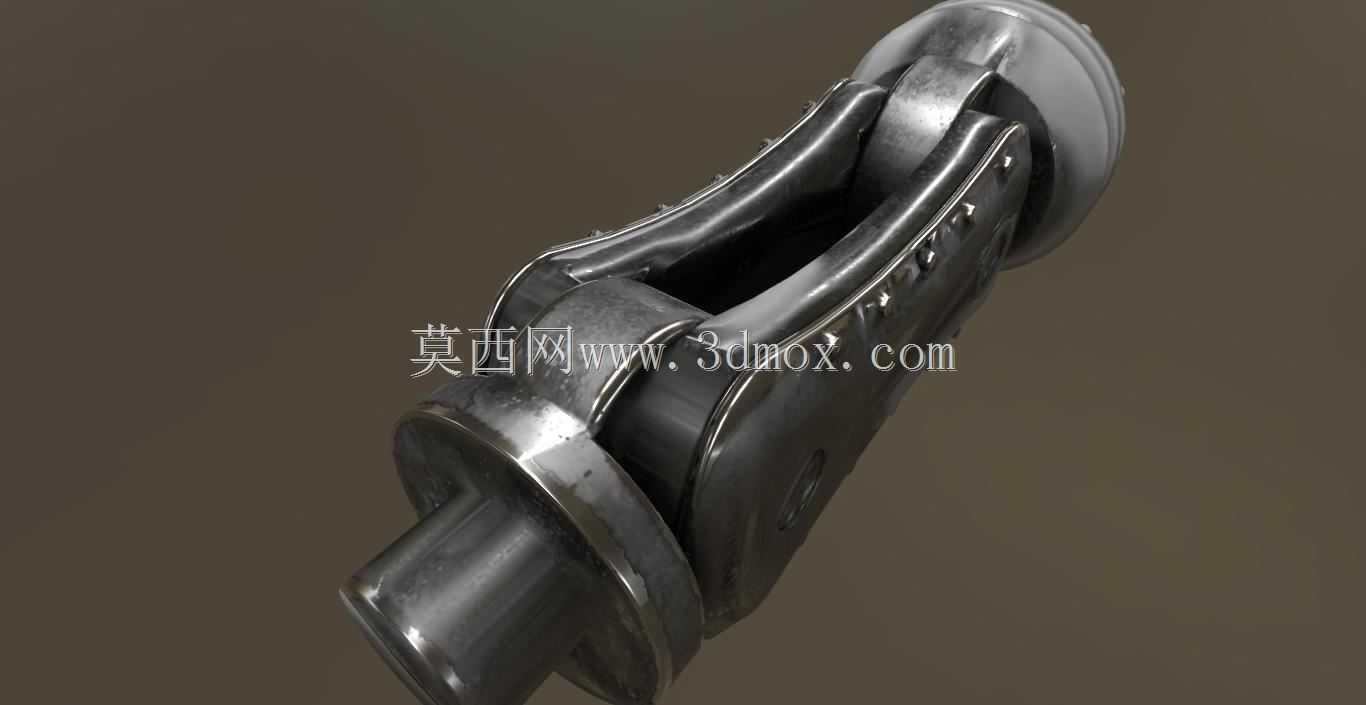

　　从结构功能特性来看，该连接件采用双叉耳铰接配合形式，一端为带定位轴颈的圆柱插接端，可与小臂端的预制安装孔实现过盈配合定位，配合端面的止口结构能抵消径向载荷带来的连接错位风险；另一端为对称布置的双支耳结构，支耳上预制有同轴销孔，可通过十字销轴与腕部摆动架连接，实现两个正交方向的转动自由度，满足腕部俯仰、偏转的动作需求。支耳内侧预留了0.2mm的间隙余量，既可以避免转动过程中出现卡滞，也能为润滑脂的留存提供空间，降低铰接副的长期磨损速率。

　　设计过程中，首先对连接部位的载荷谱做了完整测算：针对10kg级负载的六轴机器人，在臂展完全伸出的极限工况下，连接部位需要承受的最大弯矩为120N·m，交变扭转力矩峰值为45N·m，因此主体结构采用整体锻坯铣削成型，避免了焊接结构带来的应力集中缺陷，支耳与主体衔接处做了R3的圆角过渡，将应力集中系数控制在1.2以内。铰接销孔的同轴度公差控制在0.02mm以内，保障销轴装配后不会出现偏载磨损，插接端的轴颈尺寸公差采用h6级精度，与小臂安装孔的H7级公差形成过渡配合，装配时无需额外修配即可满足定位精度要求。

　　从安装边界尺寸来看，该连接件整体轴向长度为128mm，插接端轴颈直径为32mm，配合长度为45mm，可适配内径32mm的标准臂杆安装孔；双支耳的外侧间距为62mm，内侧间距为38mm，可适配宽度36mm以内的腕部连接架，销孔直径为12mm，适配标准M12的铰接销轴，销轴装配后两端采用卡簧限位，防止轴向窜动。连接件的最大回转半径为42mm，在手臂做全角度摆动时，不会与周边的走线拖链、防护外壳产生运动干涉，设计时特意在支耳外侧做了15°的倒角，进一步压缩了动作所需的安全空间，适合在紧凑布局的产线工位中使用。

　　在实际选型匹配时，需要注意该连接件的额定负载适配范围，不可超负载使用，同时铰接副需要定期补充润滑脂，避免干摩擦导致的销孔磨损失效。结构的表面做了发黑防锈处理，可适应一般工业车间的温湿度环境，若应用在有腐蚀性介质的工位，可更换为不锈钢材质的同尺寸构件，安装接口尺寸保持一致，无需调整臂杆与腕部的原有设计即可直接替换。
