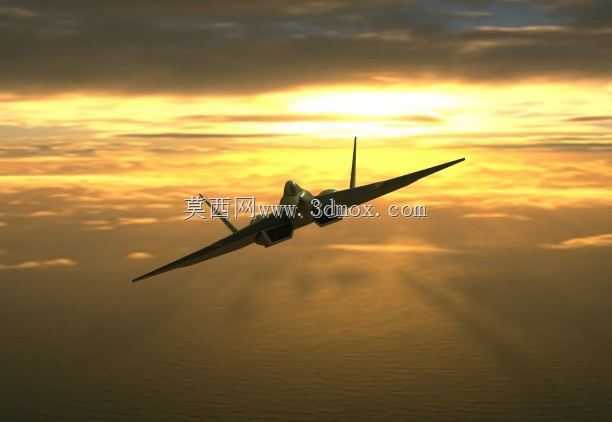

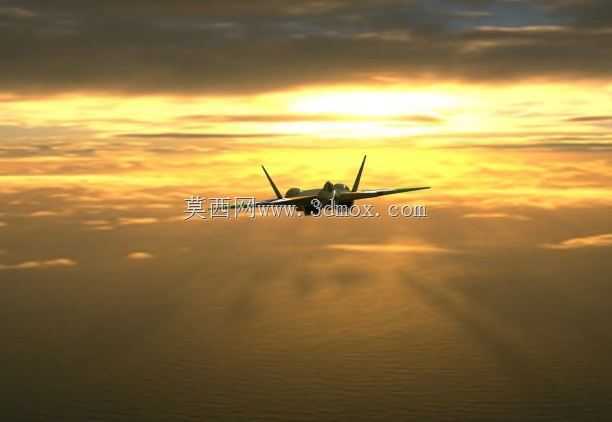

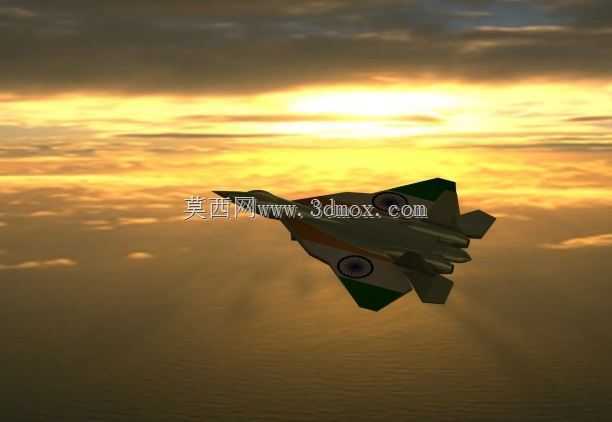

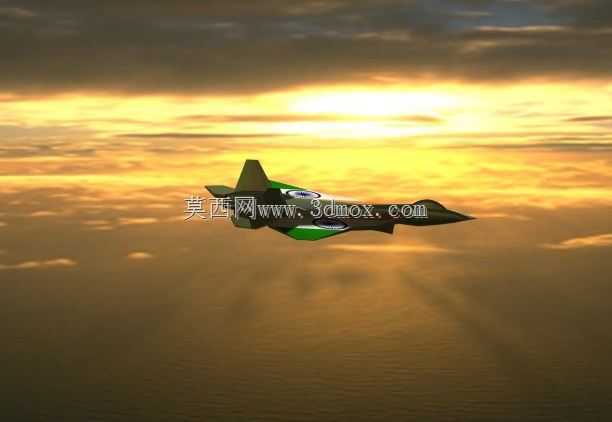

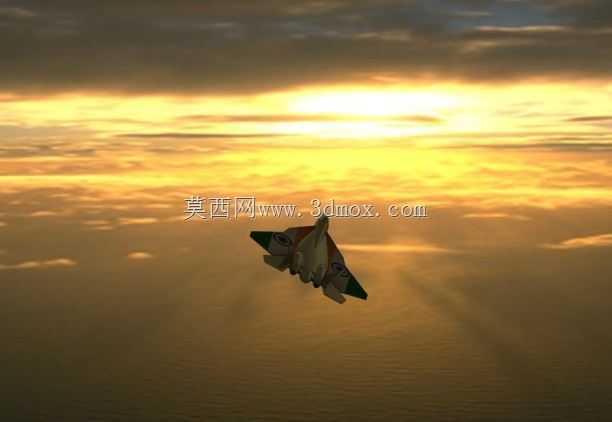

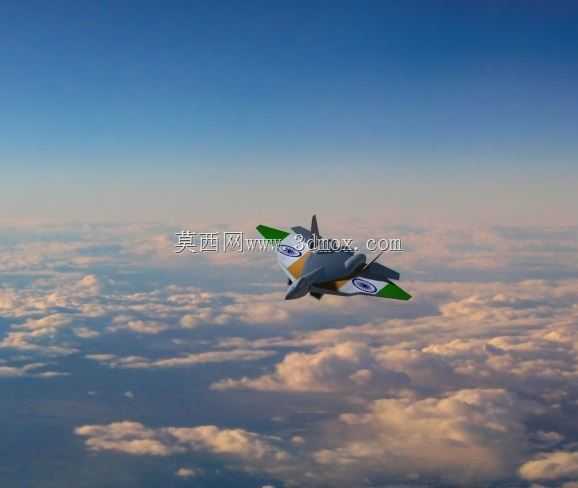

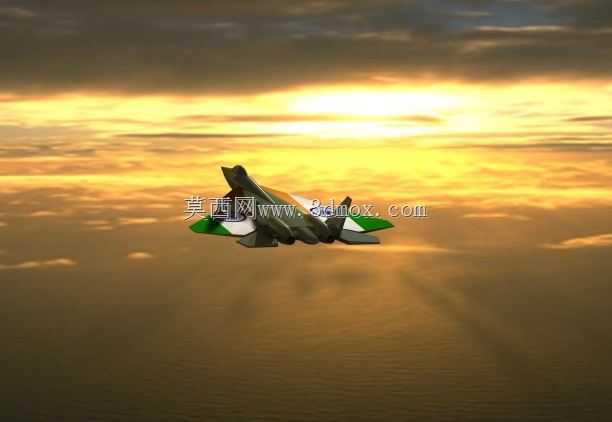

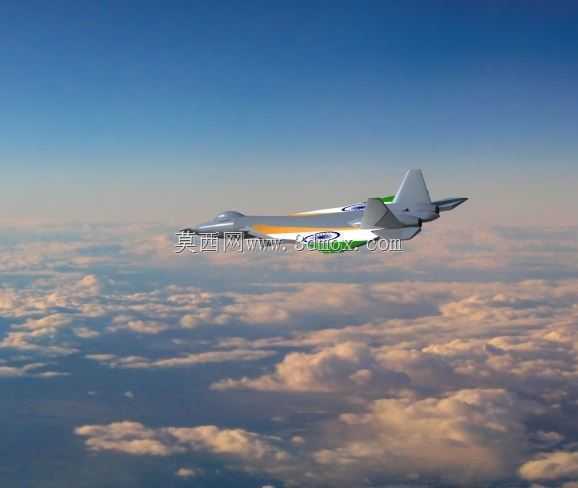

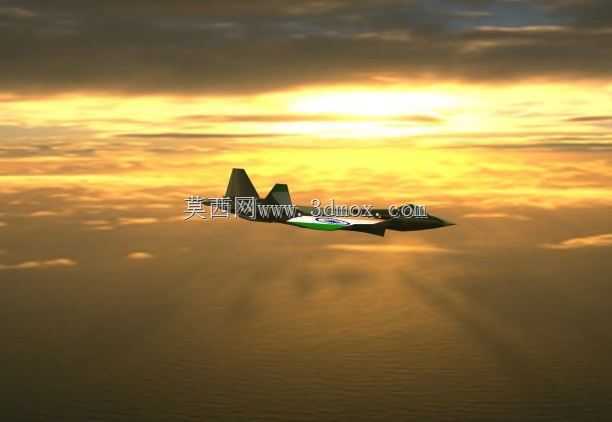

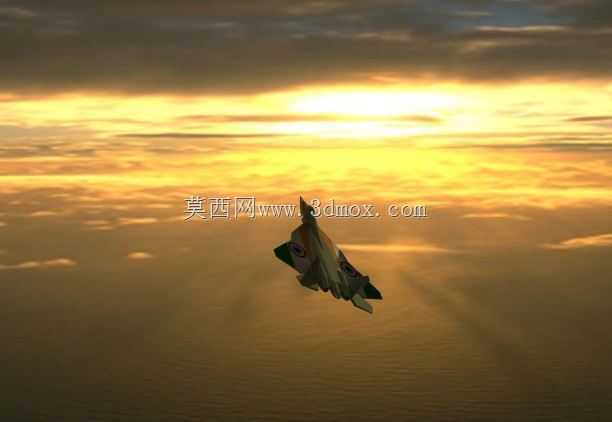

隐身制空歼击机整机结构三维数模

　　在舱门关闭状态下能够将雷达反射信号控制在极低水平，弹舱内部预留了中距空空导弹与近距格斗弹的挂载接口，可根据不同作战任务调整挂载配置，无需在机翼下增设外挂点，进一步降低飞行阻力与雷达反射截面积。后机身段与发动机舱采用一体化设计，发动机安装节预留了推力矢量喷管的安装边界，喷管调节片做了锯齿修型，同时兼顾红外隐身与矢量机动的控制需求，尾椎部分集成了后向告警设备与减速伞舱结构，满足着陆阶段的减速需求。在尺寸与安装边界设计上，整机翼展控制在13米级，机身长度约19米，机高4.5米左右，起落架采用前三点式布局，前起落架为双轮结构，布置在座舱后下方的进气道中间位置，预留了弹射起飞的牵引杆安装接口，主起落架为单轮结构，收放于机翼根部的起落架舱内，该款战机三维数模的搭建，核心围绕制空作战场景下的实际使用需求展开，首先在气动外形设计上，采用翼身融合的高升阻比布局，菱形机头截面配合大后掠角切尖三角翼，搭配外倾双垂尾与全动平尾结构，在跨音速与超音速飞行阶段能够有效降低激波阻力，同时兼顾亚音速阶段的盘旋机动性能，满足不同速度包线内的飞行控制要求。从结构设计思路来看，整机采用半硬壳式机身结构，前机身段预留雷达舱与航电设备安装空间，进气道采用S型弯道式设计，完全遮挡发动机压气机叶片，实现正面雷达隐身的核心设计目标，进气道唇口做了切尖修型，避免大迎角飞行阶段出现气流分离导致发动机喘振。中机身段设置整体式油箱舱与内置弹舱结构，弹舱门采用锯齿状接缝设计，

　　舱门同样采用锯齿接缝设计，起落架放下后的接地角经过反复校核，能够满足在标准二级机场跑道起降的要求，擦地角控制在15度以上，避免大迎角着陆阶段出现尾部擦地的风险。座舱采用整体式水泡形座舱盖，风挡与座舱盖为一体化成型结构，飞行员座椅采用后倾30度布置，能够在大过载机动阶段提升飞行员的抗载荷能力，座舱内部预留了衍射平显、多功能显示器与操纵杆的安装空间，符合现代战机的人机工程学设计要求。机翼部分采用前缘机动襟翼与后缘襟副翼一体化设计，襟翼偏转角度范围在-20度到+30度之间，可根据飞行速度与迎角自动调整偏转角度，在起飞阶段放下襟翼提升升力系数，缩短起飞滑跑距离，在超音速巡航阶段襟翼归零，保证机翼表面的流场稳定，

　　在大过载机动阶段配合平尾与垂尾的偏转，实现战机的快速滚转与俯仰控制。垂尾采用全动式外倾设计，外倾角度约27度，既能够规避侧向雷达波的镜面反射，又能够在大迎角飞行阶段避开机身的气流遮蔽区，保证航向控制的有效性，垂尾内部集成了通讯天线与电子战设备舱，无需在机身外部增设额外的天线结构，进一步优化整机的隐身性能。从实际用途来看，该结构数模可用于航空专业教学中的战机结构演示、气动仿真分析的基础数模搭建，也可作为新型战机概念设计阶段的方案参考，帮助设计人员快速验证不同气动布局的升阻特性、隐身性能与结构布置合理性，在建模过程中对所有曲面的曲率连续性做了严格控制，机身表面的曲面均达到G2连续标准，能够直接导入仿真软件进行网格划分，开展气动载荷、

　　结构强度的仿真计算，无需额外进行曲面修补工作。针对战机的维护性设计，数模中预留了所有维护口盖的位置与安装边界，口盖均采用快卸式结构，布置在机身与机翼的易接近位置，机务人员在地面无需借助复杂设备即可完成航电设备、液压管路与发动机附件的检查与维护，口盖接缝同样做了锯齿修型，不会对整机隐身性能造成影响。液压系统与燃油系统的管路走向在数模中做了初步规划，全部采用内埋式布置，管路与机身结构之间预留了足够的安装间隙与维护空间，避免飞行过程中管路与结构发生摩擦振动导致管路破损，燃油系统的油箱分布在机翼与中机身的多个隔舱内，通过燃油泵实现不同油箱之间的燃油转输，能够在飞行过程中调整整机重心位置，保证不同挂载状态下的飞行稳定性。
