内六角圆柱头全牙螺栓组三维结构设计

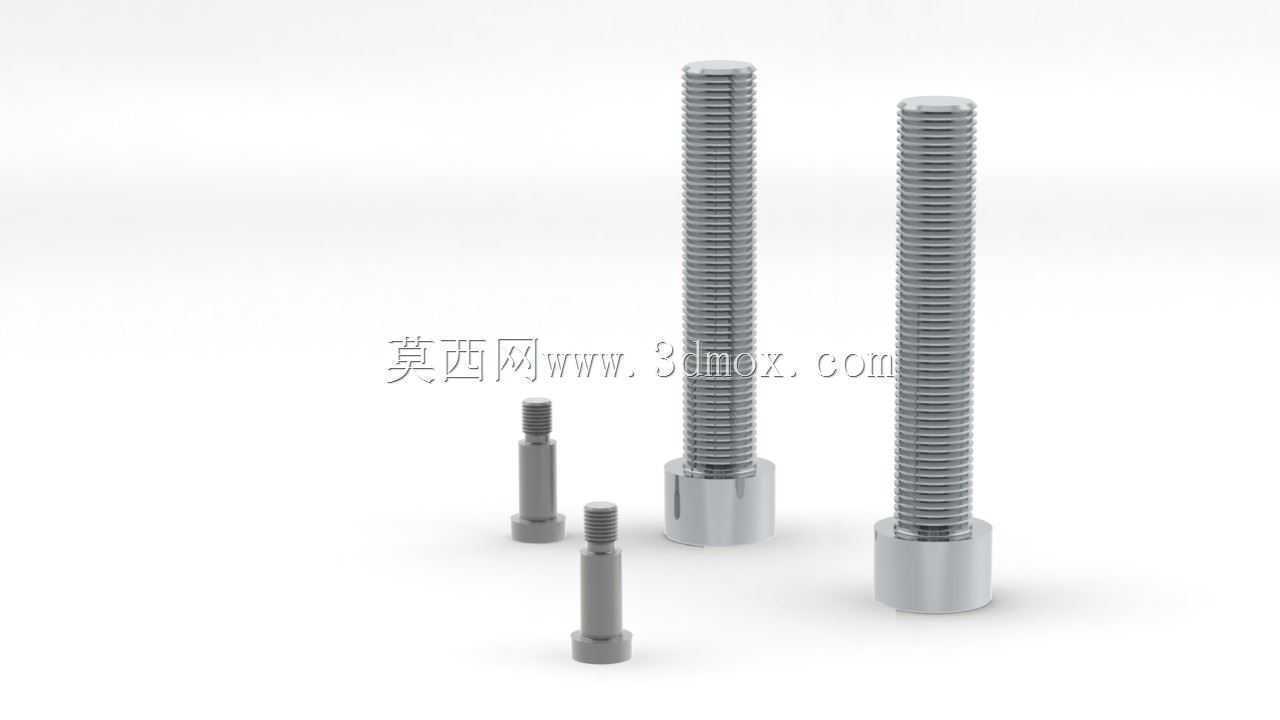

　　在各类机械装配场景中，螺纹紧固件是应用最广泛的基础连接元件，本次呈现的内六角圆柱头全牙螺栓组，覆盖了不同长度规格的同系列产品，可适配多种不同厚度被连接件的紧固需求。这类螺栓的头部采用内六角驱动形式，相比外六角结构，其所需的装配操作空间更小，能够在沉孔、狭窄安装腔体内完成拧紧作业，在模具装配、自动化设备机架拼接、液压阀组安装、精密仪器内部组件固定等场景中，都能见到这类紧固件的身影。

　　从功能特性来看，全牙螺纹的设计让螺栓的整个杆部都具备啮合能力，当被连接件总厚度接近螺栓杆长时，全牙结构可以保证螺母拧入后有足够的螺纹啮合长度，避免出现啮合牙数不足导致的滑牙、连接失效问题；同时全牙结构也适配螺纹孔直接拧入的安装场景，不需要额外配置螺母，可直接在带有内螺纹的基体上完成紧固，减少装配零件数量，提升装配效率。圆柱头的头部端面平整，拧紧后与被连接件表面的接触面积更大，相比沉头螺栓，不会对被连接件的安装孔口造成锥面挤压，适合用于表面硬度不高的板材、型材连接场景，降低安装面压溃变形的风险。

　　设计这类螺栓的三维模型时，首先要遵循螺纹连接的通用设计规范，螺纹牙型采用普通公制三角牙型，牙型角60度，建模过程中需要准确还原螺纹大径、中径、小径的尺寸关系，同时要注意螺纹收尾部分的退刀结构，避免出现螺纹直接截断的不合理结构，还原实际冷镦、滚丝加工后的真实形态。头部的内六角驱动槽尺寸需要与对应规格的内六角扳手尺寸匹配，槽深要保证扳手插入后有足够的接触深度，避免拧紧过程中出现打滑、拧圆角的问题；头部与杆部的过渡位置要设计合理的圆角，避免应力集中，这一位置是螺栓受拉时的应力集中高发区，合理的圆角过渡可以大幅提升螺栓的疲劳强度，在受交变载荷的连接场景中，这一细节直接决定连接结构的使用寿命。

　　从安装边界来看，不同长度规格的螺栓对应不同的夹紧厚度范围，选型时需要保证螺栓伸出螺母或者螺纹孔的长度在2到3个螺距之间，既不能因为螺栓过短导致啮合牙数不足，也不能因为螺栓过长导致拧紧后多余杆段干涉其他内部组件。安装时对应的沉孔尺寸需要匹配螺栓头部的外径与高度，保证螺栓头部沉入后不会高出安装平面，避免后续其他组件装配时出现干涉；沉孔底部需要保证平整，与螺栓轴线垂直，避免螺栓拧紧后出现偏斜，导致螺纹承受额外的弯曲应力，降低连接可靠性。

　　在实际设备维护与装配中，这类内六角圆柱头螺栓的拆装便利性较好，使用标准内六角扳手即可施加足够的预紧力矩，相比一字槽、十字槽螺栓，其驱动槽的抗破坏能力更强，多次拆装也不容易出现槽口损坏的问题，适合需要频繁拆装维护的设备部位。建模时还原的不同长度规格，也方便设计人员在整机装配时直接选型调用，不需要重复建模，大幅提升装配设计的效率，同时不同规格的同系列螺栓放在同一模型组中，也能直观对比不同长度螺栓的外形差异，方便设计人员根据实际安装空间快速匹配合适的规格，避免出现选型过长或过短的问题。
