微型线性滑动导轨MGN12结构设计

　　在桌面级自动化设备、小型检测工装、3D打印运动模组、精密光学调整架这类对安装空间有严格限制的场景里，小规格线性导轨的选型一直是结构工程师绕不开的环节，MGN12作为12mm宽度规格的微型导轨，刚好填补了轻载高精度导向场景的选型空白。从实际使用场景来看，这类导轨常被用在行程不超过1米、负载多为十几公斤以内的直线运动机构上，比如视觉检测设备的镜头调焦滑台、小型点胶机的Z轴升降模组、实验室自动化取样机构的直线运动单元，相比宽规格的重型导轨，它的安装占用空间更小，运动阻力更低，适配小功率驱动组件的传动需求。

　　从功能特性上看，这款导轨采用滚珠滚动摩擦结构，相比传统滑动导轨的面接触摩擦，它的动摩擦系数可以控制在0.002到0.003区间，低速运动时不会出现明显的爬行现象，能保证微米级的进给精度，导轨本体采用轴承钢淬火处理，滚道表面硬度达到HRC58-62，长期往复运动下的磨损量极小，能保证长期使用的精度保持性。导轨上的安装孔采用沉头孔设计，适配M3规格的内六角安装螺丝，孔位沿导轨长度方向等距排布，安装时可以根据实际行程需求裁切导轨长度，不会因为孔位错位导致无法固定。

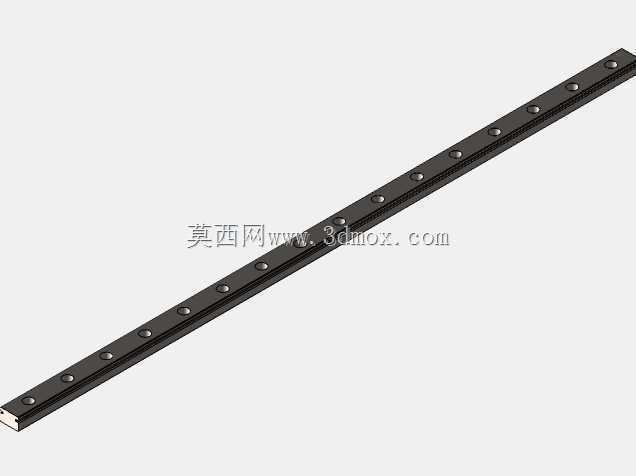

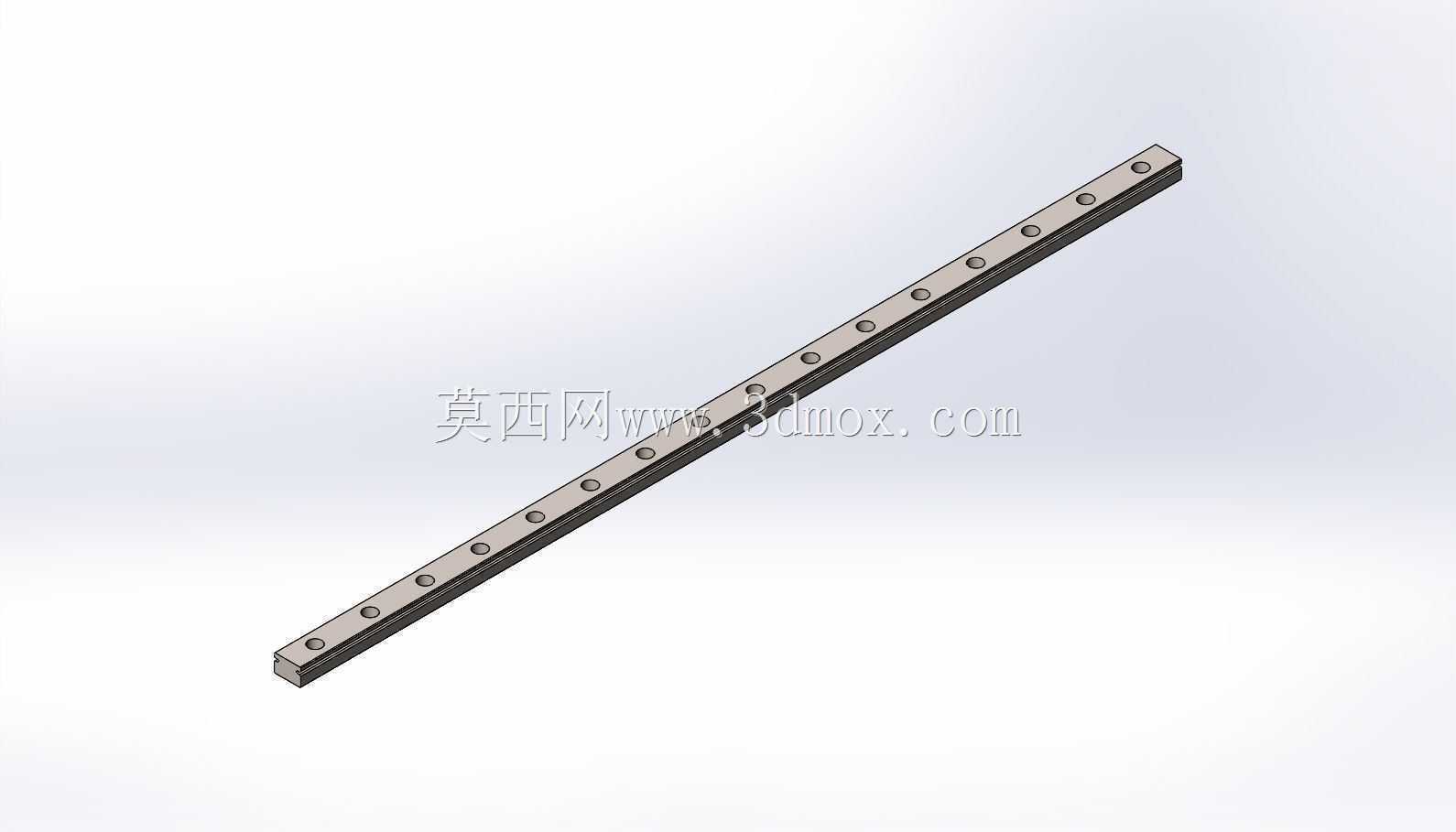

　　设计这款导轨三维模型的时候，首先要明确安装边界的尺寸约束：导轨本体宽度为12mm，厚度为6mm，单根标准长度下的安装孔间距为20mm，两端的安装孔到导轨端面的距离为10mm，这个尺寸是为了保证安装时螺丝不会和导轨端面的倒角干涉，同时预留足够的安装扳手操作空间。滑块部分的尺寸也做了精准还原，滑块宽度27mm，长度35mm，高度10mm，滑块上的四个安装孔为M3螺纹孔，孔位间距为20mm×15mm，适配市面上绝大多数标准MGN12滑块的安装尺寸，工程师在做装配设计的时候，可以直接调用这个模型和滑台板、驱动电机、同步带或者丝杆组件做配合，不需要反复核对安装孔位的尺寸偏差。

　　建模过程中，滚道的圆弧轮廓是重点还原的部分，导轨和滑块上的滚道采用双圆弧等接触角设计，接触角为45度，这个角度可以同时承受径向载荷、反径向载荷以及两个方向的侧向载荷，在偏载工况下也能保证运动的平稳性，不会出现滑块卡滞的问题。导轨两端的倒角做了C0.5的处理，既可以去除加工毛刺，也能在装配滑块的时候避免刮伤滑块内部的保持器和滚珠。滑块两端的防尘刮片结构也做了细节还原，刮片采用唇边结构，和导轨表面过盈配合，可以阻挡大部分的粉尘、切屑进入滑块内部，延长导轨在多尘工况下的使用寿命，在洁净车间使用的时候，也可以根据需求拆除刮片，进一步降低运动阻力。

　　从选型适配的角度来说，这款导轨的额定动载荷为8.33kN，额定静载荷为13.5kN，允许的静力矩在三个方向上分别为7.85N·m、7.85N·m、13.7N·m，在做结构校核的时候，可以根据实际的负载重心位置、运动速度、加速度参数计算安全系数，一般工况下安全系数取1.5到3即可满足长期使用需求。安装的时候要注意导轨安装基准面的平面度，建议安装面的平面度控制在0.02mm/100mm以内，两根导轨平行安装的时候，平行度误差不超过0.03mm，否则会增加滑块的运动阻力，加速滚道磨损，降低使用寿命。如果是垂直安装使用的场景，需要额外配置平衡机构或者带刹车的驱动组件，避免断电后滑块因为自重下滑造成设备损坏或者安全隐患。

　　在三维装配设计中调用这个模型的时候，可以直接通过配合约束将导轨的安装底面和设备安装板的基准面重合，导轨侧面的定位基准和安装板的定位边贴合，再通过螺丝孔位的同轴心配合完成导轨的固定，滑块部分则可以和运动负载件做对应孔位的配合，不需要额外调整尺寸，能大幅缩短结构设计的周期，避免因为手动建模的尺寸误差导致后续加工装配出现干涉问题。对于需要做运动仿真的场景，这个模型也预留了滑块和导轨之间的运动配合间隙，可以直接添加线性马达驱动，模拟实际运动过程中的行程限位、负载受力情况，提前验证机构的运动合理性。
