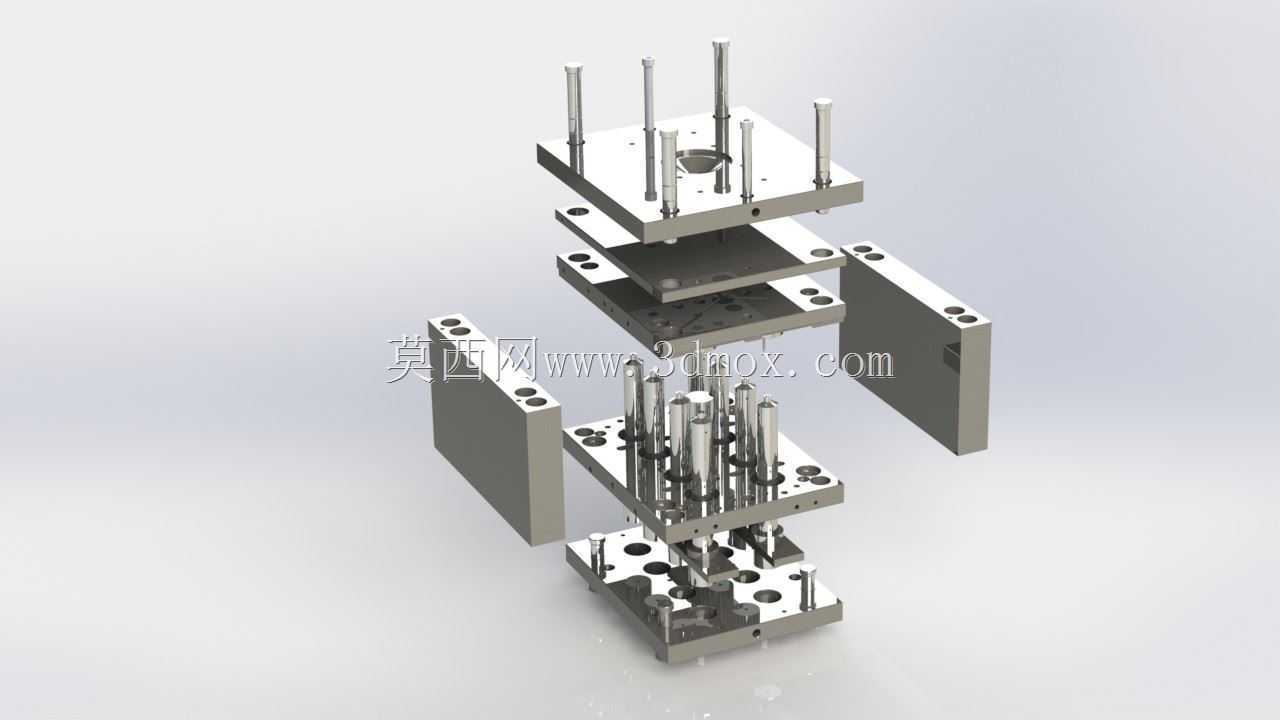

多层板结构冲压模具装配结构展示

　　这套多层板堆叠的模具结构，是典型的冷冲压工序用模架装配体，日常在五金件批量冲压生产场景中应用广泛，小到电子接插件的弹片冲裁，大到家电金属外壳的拉延成型，都能基于这类模架基础结构做针对性改型适配。从拆解状态能清晰看到各层模板的功能划分，最上层的上模座通过模柄与冲床滑块连接，承担上模部分的安装基准作用，导套压装在上模座对应沉孔内，和下模部分的导柱形成滑动配合副，合模过程中能保证上下模的对中精度，避免凸凹模出现啃模、错位的问题，导柱的配合公差一般选H7/h6的间隙配合，表面做高频淬火处理提升耐磨性能，长期生产下也能维持稳定的导向精度。中间分层的卸料板、凸模固定板、凹模垫板各司其职，凸模固定板开设的型孔与凸模采用过盈配合压装，

　　保证凸模的安装垂直度，卸料板在开模过程中通过弹性元件提供的卸料力，把箍在凸模上的料带剥离，避免工件随上模上行影响连续送料，垫板则承担凸模冲压时的反作用力分散作用，避免上模座被凸模端面压出凹痕影响装配精度。两侧的侧基准块是送料过程中的定位构件，料带沿导料槽送入时，侧基准块能限制料带的横向窜动，配合步距定位销就能保证每一次冲压的送料步距一致，避免出现孔位偏移、成型尺寸超差的问题。下模座作为整套模具的安装基础，通过压板螺栓固定在冲床工作台面，开设的漏料孔对应凹模的落料位置，冲压完成的工件或者废料能直接顺着漏料孔落入工作台下方的收料槽，不需要额外人工清理模面，适配连续自动化冲压的生产节奏。设计这类模架结构时，

　　首先要匹配对应吨位冲床的闭合高度参数，整套模具合模后的总高度要落在冲床最大、最小闭合高度的区间范围内，上下模座的安装槽尺寸也要和冲床滑块、工作台的T型槽位置对应，避免出现装模干涉的问题。各层模板的厚度选择要结合冲压工序的冲压力计算，冲裁厚度1mm以内的冷轧钢板时，凹模厚度一般取18-25mm，保证冲压过程中模板不会出现挠曲变形，导柱的长度要满足开模状态下导柱仍有15mm以上的长度留在导套内，避免合模时导柱导套出现错位顶弯的情况。模板之间的连接螺栓要均匀排布，螺栓中心到模板边缘的距离不小于螺栓直径的1.5倍，保证连接强度足够，避免长期受冲击载荷出现螺栓松动的问题。弹性卸料元件的排布要对应卸料力的分布，

　　在凸模密集的区域适当增加弹性元件数量，保证卸料板受力均匀，不会出现偏载导致的凸模卡滞问题。这套拆解展示的结构能让设计人员清晰看到各零件的装配层级关系，在做同类型模具改型设计时，可以直接复用成熟的模架尺寸参数，只需要针对具体产品的成型特征更换凸凹模、卸料板镶件部分，大幅缩短模具设计的周期，同时成熟的模架结构已经过实际生产验证，能减少新模试模过程中出现的结构问题，降低模具调试的时间成本。在模具装配环节，这类分层结构也便于钳工逐件修配，先完成导柱导套与模座的压装，检测导向滑动顺畅无卡滞后，再依次安装固定板、垫板、凸模组件，每一层装配后都要检测平行度误差，控制在0.02mm/100mm以内，避免合模时出现面接触不均导致的局部应力集中。生产维护过程中，分层结构也便于易损件的更换，当凸模出现崩刃、磨损时，只需要拆开对应层的连接螺钉，取出损坏的凸模更换即可，不需要将整套模具从冲床上完全拆下，减少设备停机维护的时间。
