隐藏式重载阻尼铰链三维结构设计

　　做设备结构设计这么多年，铰接类构件的选型和建模往往是最容易被新手忽略的环节，很多人觉得铰链就是两块板加根轴，真到实际装配调试的时候，才会发现转动卡滞、安装干涉、承重不足这些问题全冒出来。这次做的这款隐藏式阻尼铰链，最初是针对工业设备舱门、厚型实木柜门、特种箱体侧盖的连接需求开发的，之前用普通明装合页的时候，要么外露螺丝影响外观一致性，要么开合没有阻尼，舱门打开后会因为设备振动自行晃荡闭合，甚至夹伤操作人员，在有防尘防水要求的设备上，明装合页的安装缝隙还会成为密封薄弱点。

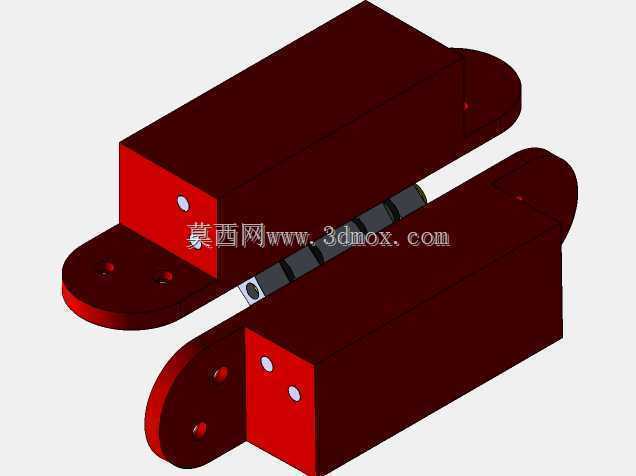

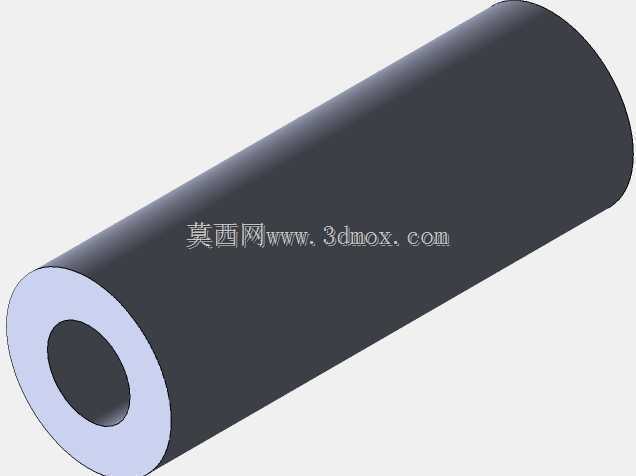

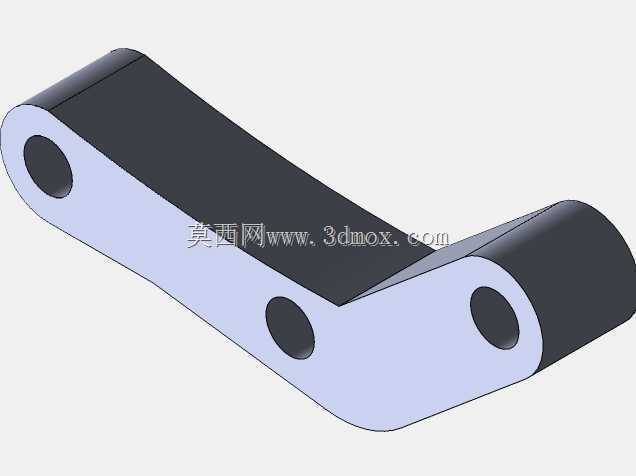

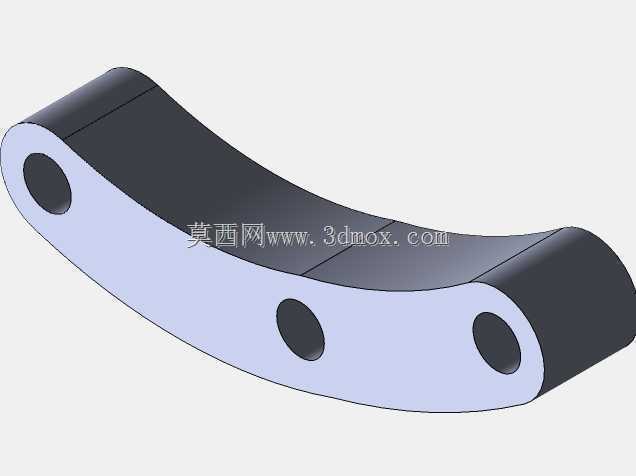

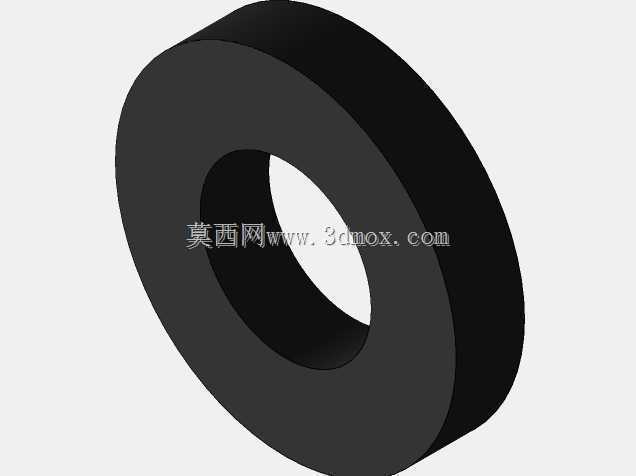

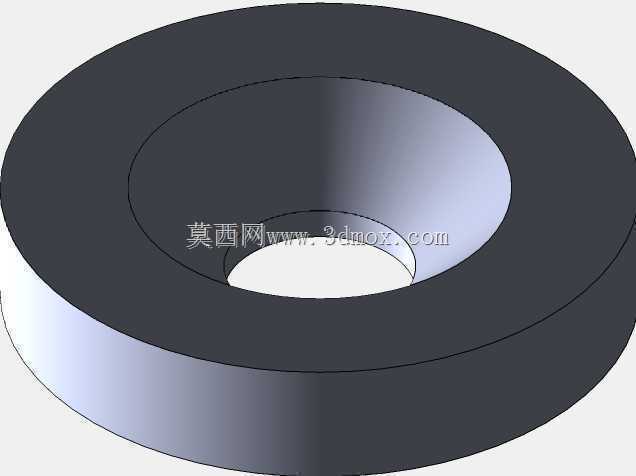

　　从结构逻辑上看，这款铰链采用了对称式双页内嵌设计，两个铰接页分别对应固定端和活动端，每片页板上预留了三个沉头安装孔，孔位排布做了等距优化，安装时螺丝头可以完全沉入页板表面，不会突出影响相邻构件的贴合。中间的铰接轴没有采用传统的通长销轴结构，而是分段设置了阻尼衬套，衬套和轴之间做了过盈配合，转动时衬套和页板的轴孔内壁产生均匀的摩擦阻尼，不需要额外加装液压支撑杆，就能让活动端在0到180度的任意开合角度保持悬停，不会出现自由滑落的问题。

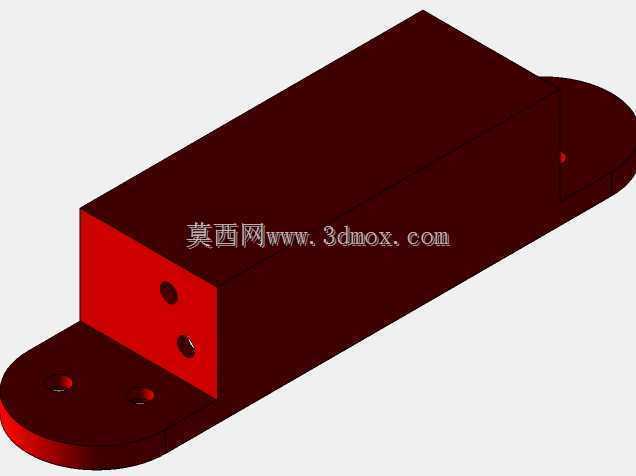

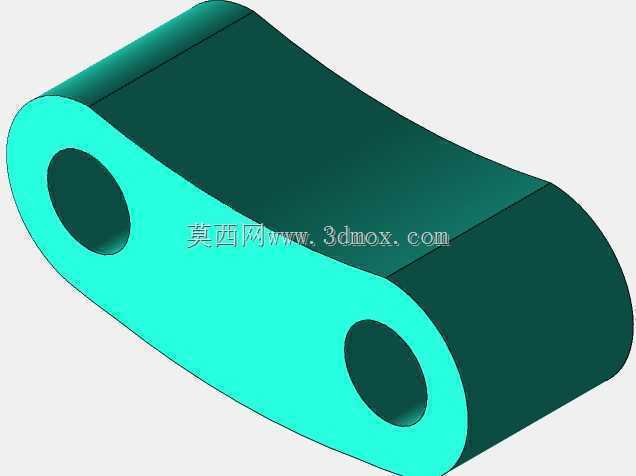

　　设计的时候最先敲定的是安装边界尺寸，两个页板的主体部分做了等厚的矩形腔体，腔体内部预留了轴组件的安装空间，页板和安装面接触的一侧做了0.2毫米的浅凹槽，安装时可以在槽内预贴密封胶条，合上之后胶条被均匀压紧，能满足IP54级的防尘防溅要求。铰接端的圆弧过渡做了R角优化，转动的时候两个页板的圆弧面始终保持0.1毫米的均匀间隙，不会因为加工误差出现边角剐蹭，哪怕安装面有轻微的不平整，页板自身的结构刚性也能抵消一部分安装偏差，不会出现转动别劲的情况。

　　实际应用场景里，这款铰链除了常规的工业设备舱门，还能用到自动化生产线的安全防护门、重型工具箱的箱盖、特种车辆的储物舱门上，之前给某款检测设备做配套的时候，因为设备外壳是1.5毫米厚的冷轧钢板，普通合页的螺丝咬合深度不够，频繁开合之后螺丝容易滑丝，这款铰链的页板和安装面的接触面积比普通合页大了近40%，同样的螺丝规格下，连接强度提升明显，经过一万次开合循环测试，页板没有出现变形，阻尼力矩的衰减率控制在15%以内，完全能满足工业场景的长期使用要求。

　　建模过程中特意把所有的安装孔位、配合间隙都做了参数化关联，要是后续需要适配不同厚度的安装板，只需要调整页板的腔体深度参数，就能快速衍生出不同规格的型号，不用重新绘制整个铰接结构。轴组件部分的阻尼衬套单独做了子装配体，后期如果需要调整阻尼力矩，只需要更换不同硬度的衬套材质就行，不用改动整体的安装尺寸，能大幅降低后续的改型成本。很多人做铰链设计的时候容易忽略开合过程中的轨迹干涉，这款铰链在转动全行程里，两个页板的所有边角都不会超出安装面的边界，做隐藏式安装的时候，不需要在门板或者门框上开很深的避让槽，只需要开出和页板厚度匹配的浅槽，就能把整个铰链完全嵌入安装面内部，外观看不到任何连接构件，整体一致性更好。

　　从受力角度分析，这款铰链的受力点全部落在页板的主体腔体结构上，铰接轴只承受转动的剪切力，不会因为长期承重出现轴弯曲的问题，页板的材质默认采用锌合金压铸成型，表面做喷塑处理，耐磨和防锈性能都能满足常规工业环境的使用要求，如果是有耐腐蚀要求的场景，也可以直接替换成304不锈钢材质的页板，轴组件和阻尼衬套的尺寸完全通用，不需要重新开模。安装的时候不需要复杂的工装定位，只需要按照页板上的孔位在安装面上打好对应的螺丝底孔，先固定其中一页，再把另一页对准活动端的安装位，拧紧螺丝就能完成装配，调试的时候如果发现阻尼力度不合适，不需要把整个铰链拆下来，只需要调整轴端的紧定螺钉，就能微调阻尼力矩的大小，现场维护非常方便。
