带卡卡扣锁功能的球形弹簧锁扣结构设计

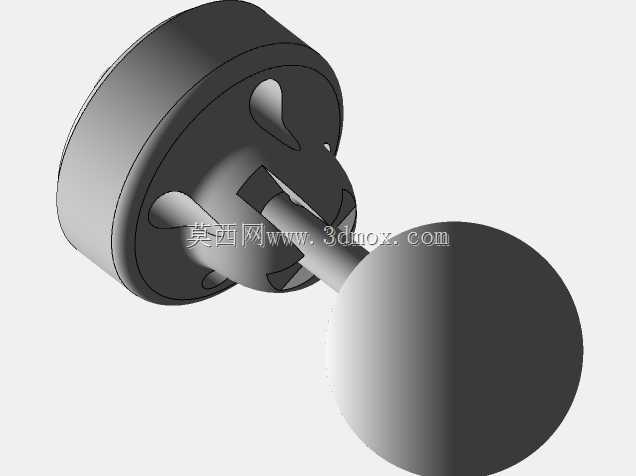

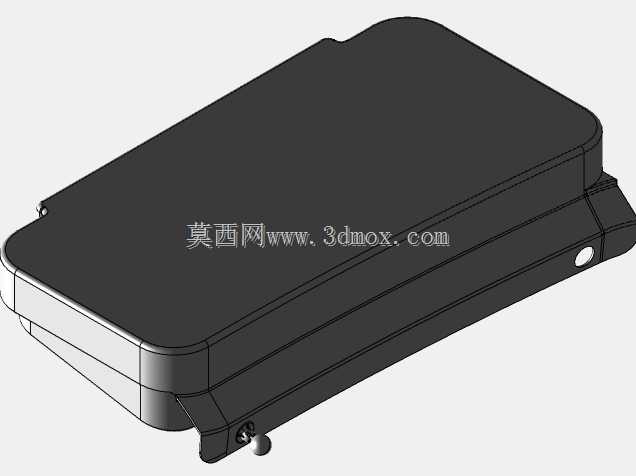

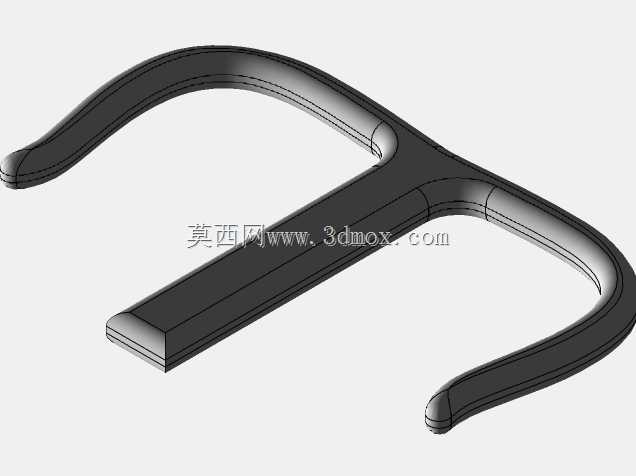

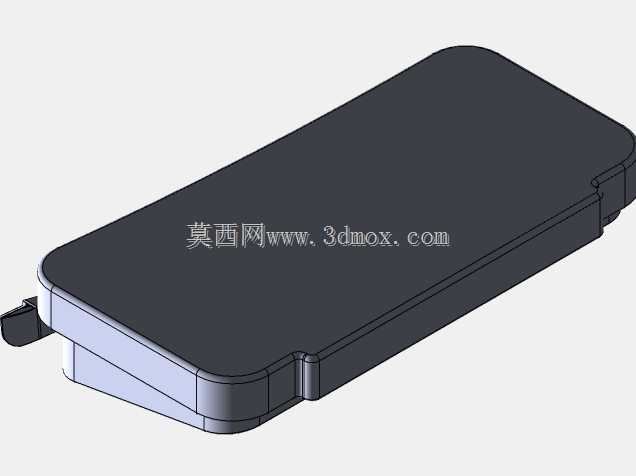

这类带球形端头的弹簧锁扣，常被用在需要频繁开合的设备检修盖板、小型舱门、仪器仪表防护门这类场景里，替代传统的螺栓紧固或者外露式搭扣，兼顾锁紧可靠性与操作便捷性，在户外机柜、小型实验设备、特种车辆内饰舱门、工业设备防护壳上都能见到同类结构的应用。从结构功能来看，锁扣的核心锁紧逻辑依靠内置弹簧提供预紧力，球形端头在推入对应锁座时，会先压缩内部弹簧产生退让，待端头完全卡入锁座的限位卡槽后，弹簧回弹推动锁舌卡入球形端头的颈部环槽，实现轴向的锁紧限位，此时盖板或门体被牢牢压合在安装基准面上，不会因为设备运行的振动、轻微冲击出现松脱异响。操作解锁时只需要向外拉动球形端头，拉力克服弹簧预紧力后锁舌退回，即可顺利拉开盖板或门，整个操作过程不需要额外工具，单手即可完成，非常适合需要频繁开合检查内部元器件、更换耗材的设备部位。

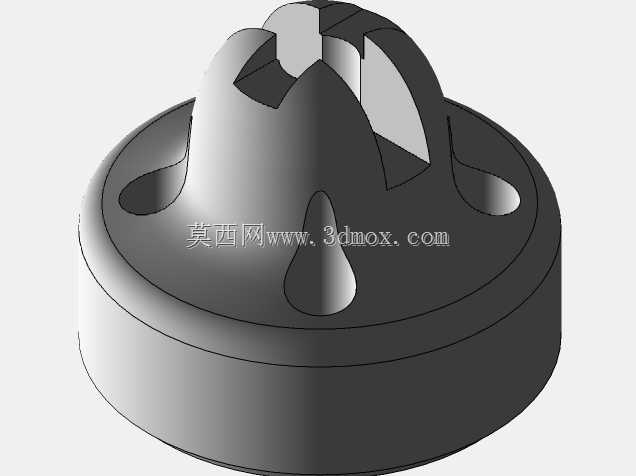

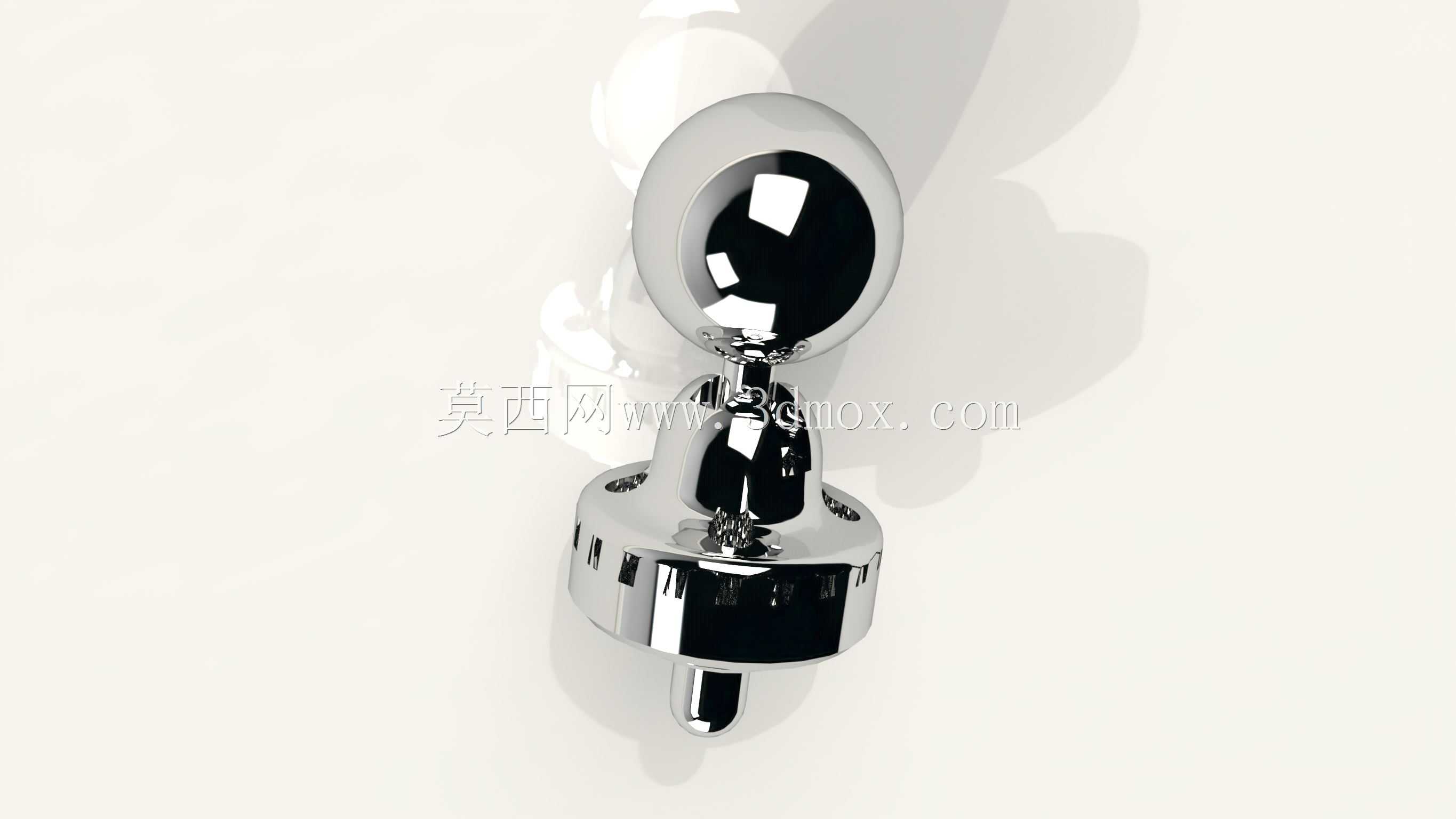

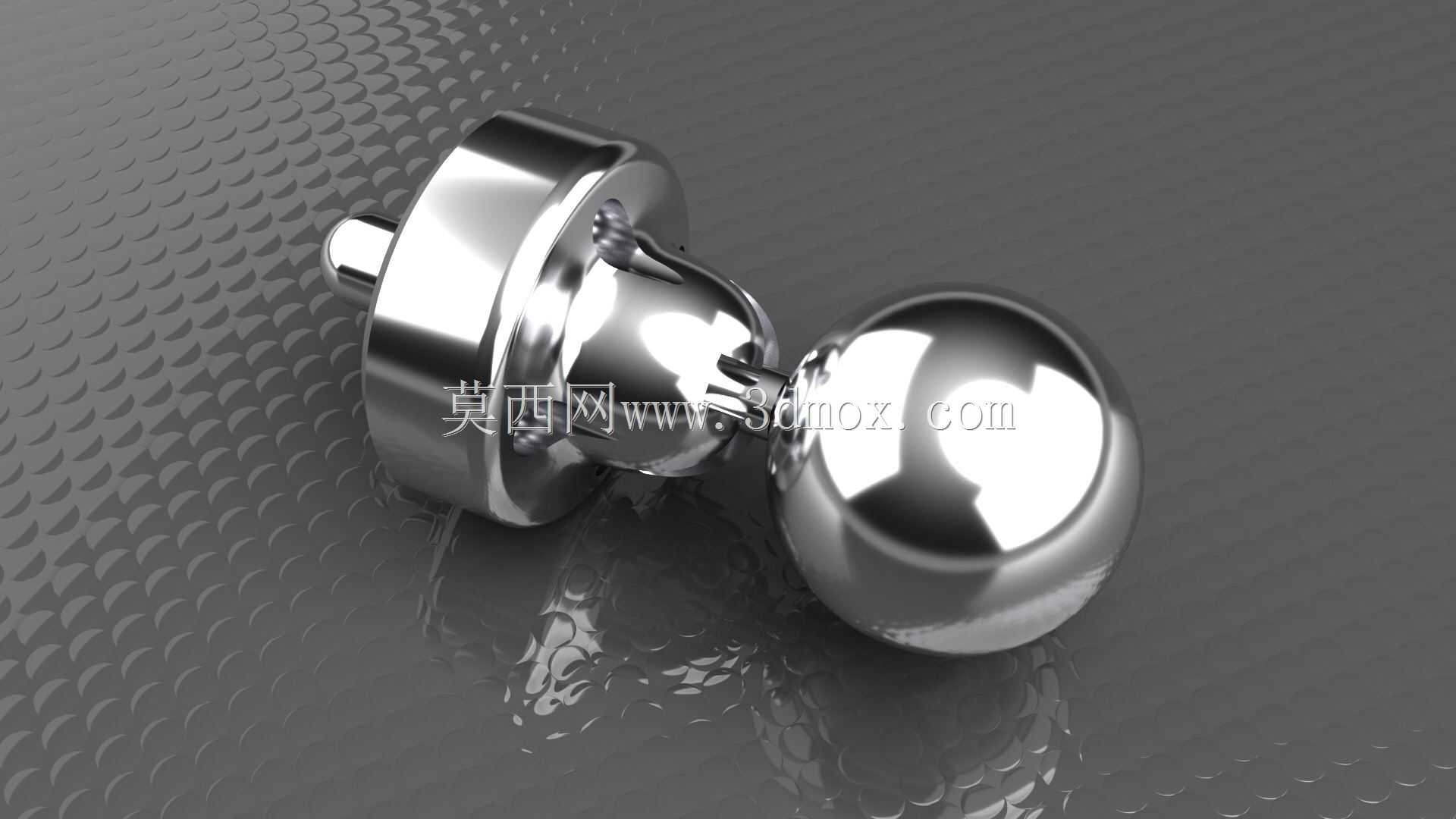

设计这类锁扣的时候，首先要考虑的是安装边界的适配性，这类锁扣的法兰安装盘通常采用沉头孔设计，安装时螺丝头完全沉入盘体表面，不会突出刮蹭操作人员或者周边管线，法兰盘的直径一般控制在30mm到40mm区间，适配1.5mm到5mm厚度的门板或盖板安装，安装时只需要在门板上开出对应直径的中心过孔，将锁体从外侧穿入，内侧用配套的卡簧或者锁紧螺母固定即可，不需要复杂的焊接或者多面加工，对薄板类的钣金门板、注塑盖板都有很好的适配性。球形端头的直径通常设计在18mm到25mm之间，这个尺寸刚好适合成年人手指捏持拉动，表面做抛光亮面处理一方面是提升耐腐蚀性能，避免长期使用出现锈蚀卡滞，另一方面光滑的球面不会在操作时划伤手部，即便在戴薄劳保手套的场景下也能顺利施力。

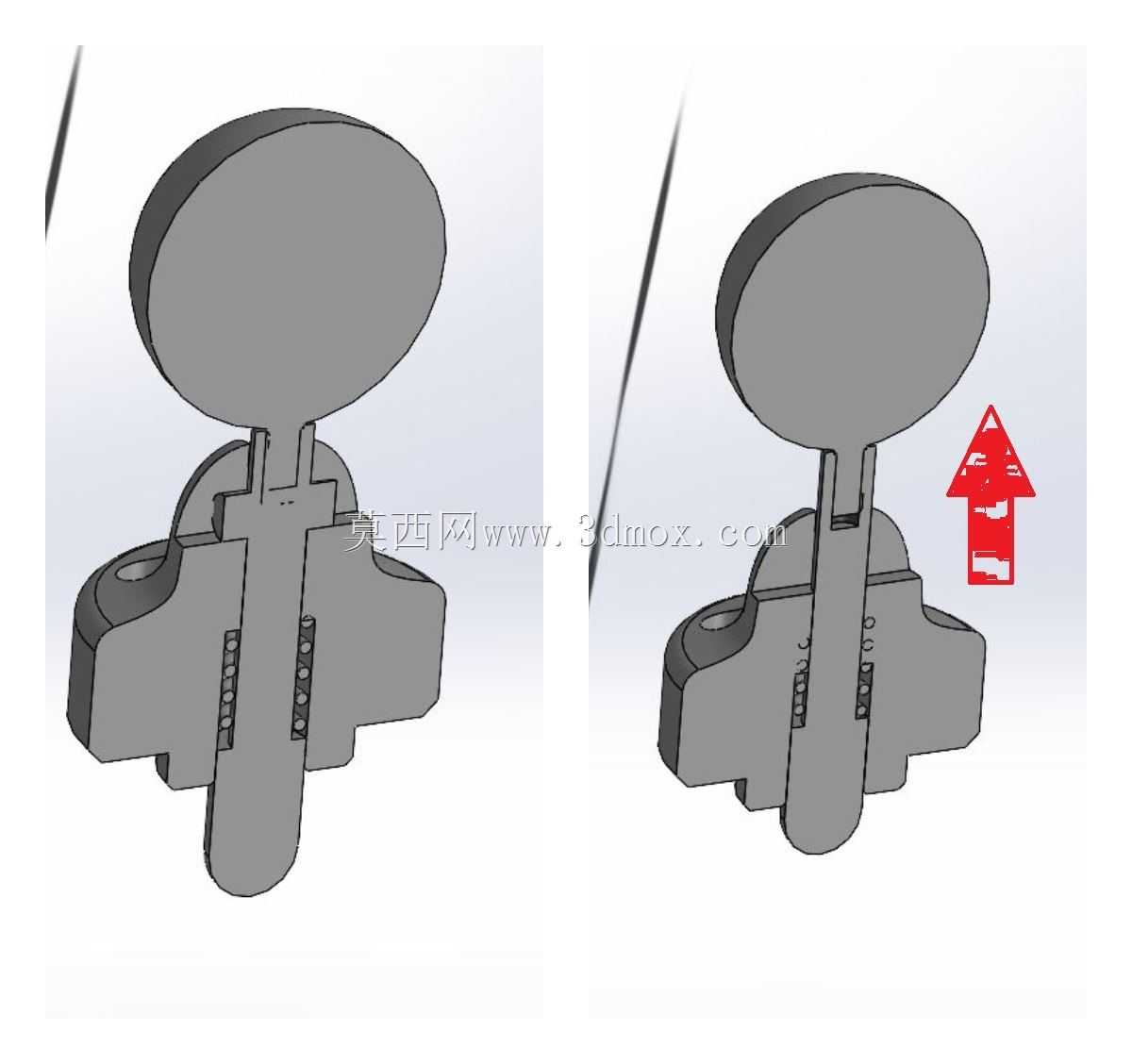

从结构细节的设计思路来看，锁体内部的弹簧选型需要兼顾锁紧力和操作手感，弹簧刚度不能过大，否则解锁时需要的拉力过大，操作费力，也容易在长期拉动后造成球形端头与拉杆的连接部位疲劳断裂；刚度也不能过小，否则锁紧预紧力不足，设备振动时容易出现松脱，甚至在受冲击时自行解锁。锁舌与球形端头颈部的配合面通常设计成15度到20度的导向斜面，推入锁扣时斜面会将轴向的推力转化为锁舌的径向退让力，不需要额外按压就能顺利推入卡合，解锁时锁舌与颈部的接触面设计成直角限位面，保证锁紧状态下不会因为外部的轴向振动力自行退让解锁。锁体的所有活动部件都做了圆角过渡处理，避免应力集中造成的部件断裂，同时活动间隙控制在0.1mm到0.2mm之间，既保证活动顺畅无卡滞，又不会因为间隙过大出现晃动异响。

实际选型应用时，需要注意锁扣的锁紧行程，通常这类锁扣的有效锁紧行程在5mm到8mm之间，能够补偿门板密封胶条的压缩量，在带密封要求的防护盖板上使用时，可以通过调整锁体的安装深度，让锁扣扣合后刚好将密封胶条压缩到设计压缩量，既保证密封性能，又不会因为压缩量过大造成胶条过早老化失效。同时这类锁扣的外露部分全部采用圆滑曲面设计，没有突出的棱角，在人员可能触碰的设备部位使用时，不会造成磕碰伤害，相比外露的搭扣或者螺栓结构，安全性更高。在长期使用的可靠性方面，锁体内部的弹簧通常采用不锈钢材质，表面做钝化处理，锁体外壳和球形端头采用锌合金或者不锈钢抛光处理，能够适应潮湿、多粉尘的工业环境，不会轻易出现锈蚀卡滞的问题，活动部位在装配时会涂抹低温润滑脂，保证在零下20度到零上60度的常规工业环境温度区间内都能顺畅操作，不会因为低温出现润滑脂凝固导致锁扣卡滞。

在安装布局上，这类锁扣通常根据门板的尺寸均匀布置，单块面积小于0.1平方米的盖板只需要布置1个锁扣在中心位置，面积在0.1到0.3平方米的盖板通常在对角位置布置2个锁扣，更大的门板可以按照间距150mm到200mm的距离均匀布置，保证整个门板的压合力均匀，不会出现局部密封不严、翘边的问题。相比传统的螺丝紧固方式，这类弹簧锁扣不需要反复拧动螺丝，开合效率提升数倍，也不会出现螺丝丢失、滑牙的问题，在需要频繁开合的检修部位，能够大幅降低日常维护的操作时间，提升设备维护的便捷性。
