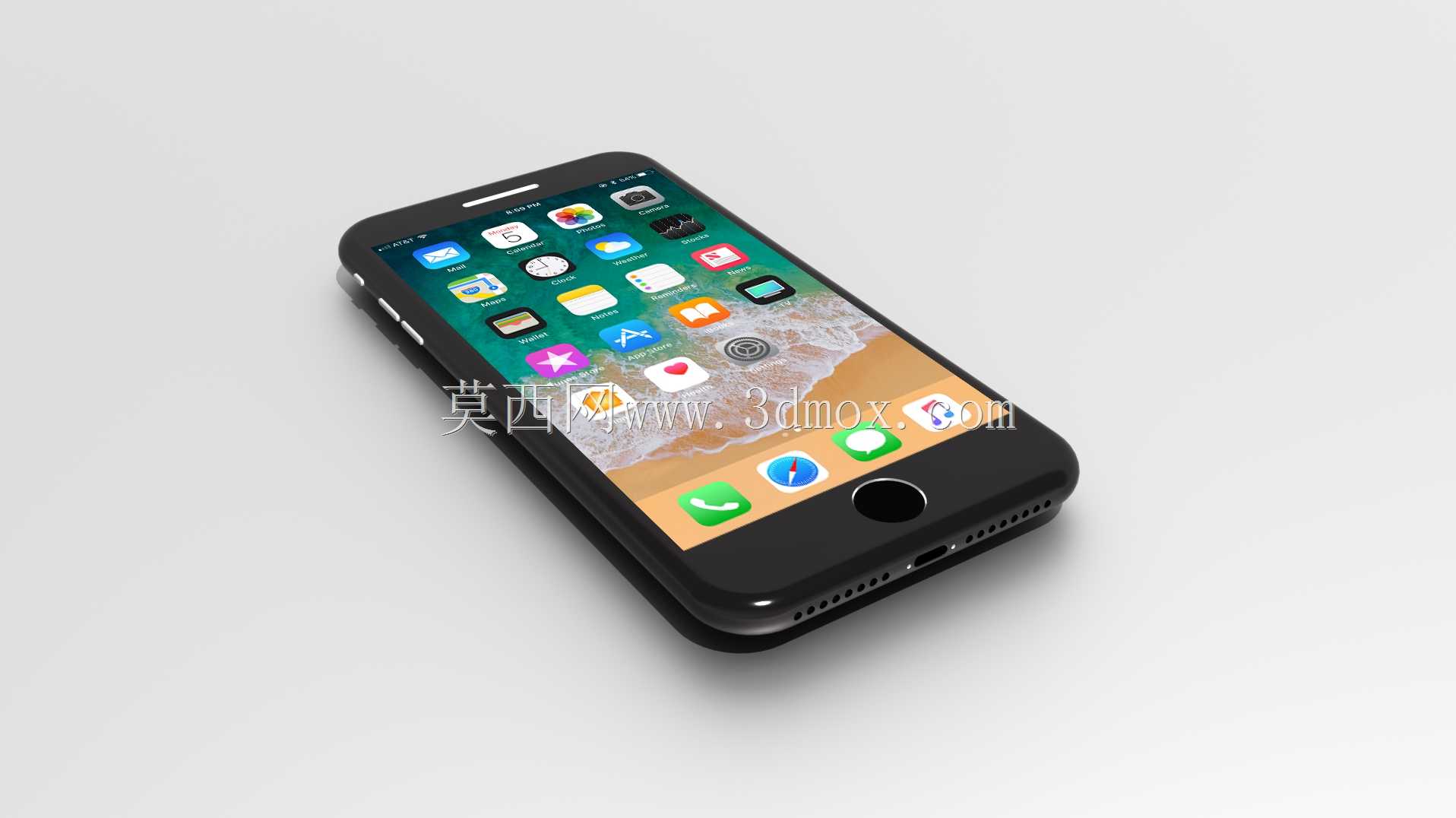

苹果大屏智能手机整机外观结构数模

　　这套大屏直板智能手机三维数模围绕消费电子整机外观与结构装配展开，建模过程中优先还原量产机型的真实堆叠边界，机身正面覆盖整块2.5D弧面触控面板，面板下方集成圆形实体Home按键，顶部预留听筒开槽、前置摄像头开孔与光线距离传感器避让位，屏幕显示区域的黑边宽度、圆角过渡半径都按照手持设备常规视觉比例控制，避免外观渲染出现比例失真。机身边框采用一体化金属中框设计，左侧布置音量调节按键与静音拨片，右侧设置电源锁屏按键，按键突出中框的高度控制在0.4至0.6毫米区间，既保证按压行程的手感反馈，也不会因突出量过大造成口袋内误触。机身底部对称布置扬声器出声孔、Lightning数据接口与麦克风拾音孔，开孔间距、

　　孔径大小都匹配实际量产配件的装配公差，接口周边预留足够的插拔空间，兼容常规第三方数据线的接头插入深度，不会出现插头抵到边框无法完全咬合的问题。机身背部为三段式天线布局，上下两端注塑天线条横穿金属后壳，左上角凸起区域集成后置摄像头与双色温闪光灯，摄像头凸台的高度差单独做了台阶过渡，凸台边缘做0.2毫米倒角处理，既还原真机镜头突出的外观特征，也在数模层面预留了摄像头模组的堆叠厚度空间。从结构设计思路来看，整机数模拆分了前面板组件、中框支撑件、后壳盖板、侧边按键、底部接口装饰件五个独立子装配，各个零件之间的配合间隙按照消费电子量产常规0.1至0.15毫米的段差标准设定，中框内侧预留了主板安装位、电池仓、摄像头模组容纳腔、

　　排线走线路径的空间边界，电池仓的长宽尺寸匹配主流内置锂聚合物电池的封装规格，主板区域避让了屏幕排线、尾插排线的弯折半径，避免装配时出现排线过度折损。在实际行业应用场景中，这类手机整机数模可用于手机保护壳、钢化膜、外接镜头、车载支架、无线充电模组等周边配件的开发设计，配件设计师可以直接提取机身外轮廓曲面，反向生成保护壳的内型腔面，精准匹配按键位置、开孔位置，省去人工测绘真机的逆向工序；也可用于通讯终端展示动画、电商产品渲染、展厅交互演示的素材制作，结构工程师在做手持设备堆叠方案时，也可以参考该机型的内部空间利用率，优化自身产品的主板布局、电池容量配比与天线净空区域。外形尺寸方面，整机按照5.5英寸大屏手机的真实比例建模，

　　机身长度控制在158毫米左右，宽度78毫米左右，厚度7.3毫米左右，整机握持宽度适配成年人单手握持的掌宽范围，侧边按键的位置落在拇指自然触控的区域内，底部接口距离机身底端的边距符合通用充电底座的定位槽尺寸，安装到车载支架、桌面无线充电器时，机身重心落在支撑面中心，不会出现偏载倾倒的问题。数模中所有外观曲面都做了连续曲率处理，中框与前后盖板的过渡圆角顺滑无尖边，渲染时可以准确还原金属阳极氧化、玻璃面板抛光、磨砂后壳的不同材质质感，结构拆解视图能够清晰展示各个零件的装配层级，对于刚接触消费电子结构设计的从业者来说，可以直观理解直板手机从外到内的堆叠逻辑，掌握手持终端在外观美感、装配公差、用户握持手感、功能开孔避让之间的平衡思路，避免在自研产品设计中出现开孔干涉、按键行程不足、配件兼容度差等常见工程问题。
