玻璃推拉用PVC滑动型材结构设计

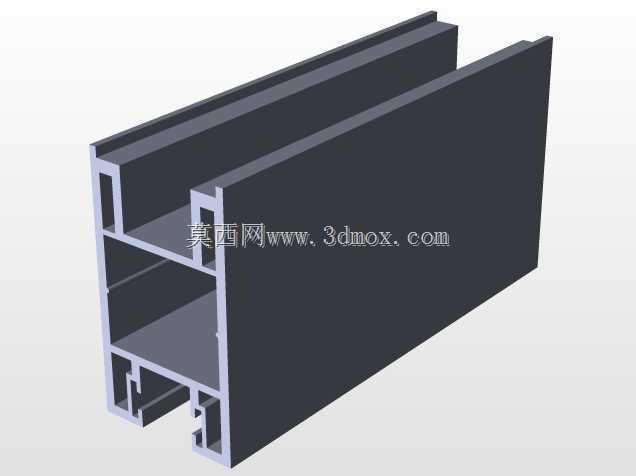

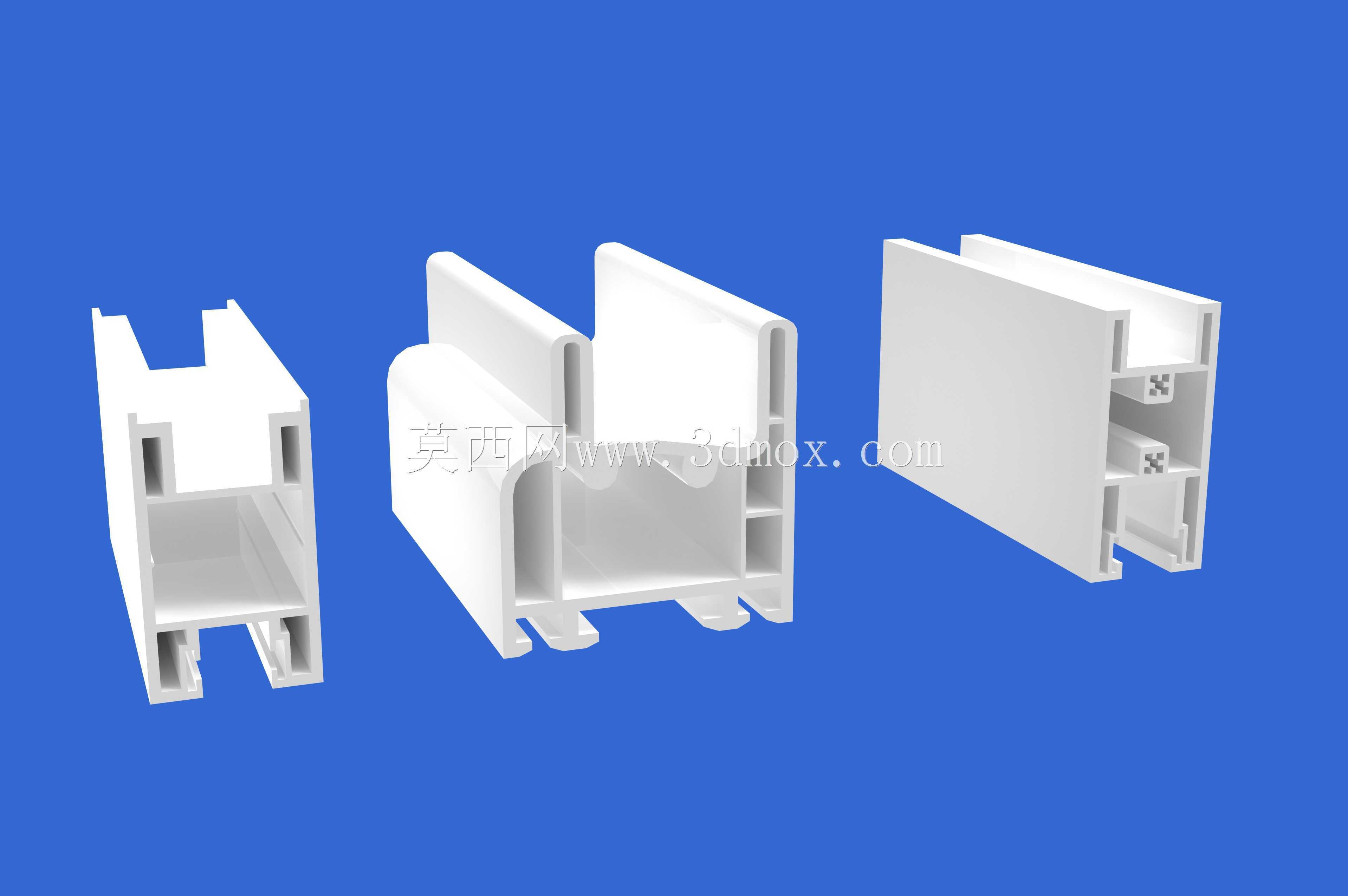

　　在民用建筑门窗、室内隔断推拉门、商用展柜滑动门的实际装配场景中，这类PVC滑动构件是承担玻璃承托、滑动导向、密封衔接的核心配套部件，区别于金属轨道的冷桥传导缺陷，PVC材质本身的低导热属性可以有效阻断窗框部位的冷热传递路径，降低建筑围护结构的热量损耗，同时材质本身的自润滑特性可以减少玻璃滑动过程中的摩擦阻力，无需额外添加润滑介质就能保证长期推拉的顺畅度。从结构设计逻辑来看，三款不同截面的型材分别对应不同的装配位置：带双侧卡槽的窄款型材主要用于固定扇的侧边密封，其内腔的加强筋布局按照1.2mm壁厚的PVC挤出工艺要求设置，既可以保证挤出成型时的料流均匀性，避免截面出现缩痕、变形等成型缺陷，又能在安装后承受玻璃侧压时不发生结构性形变，

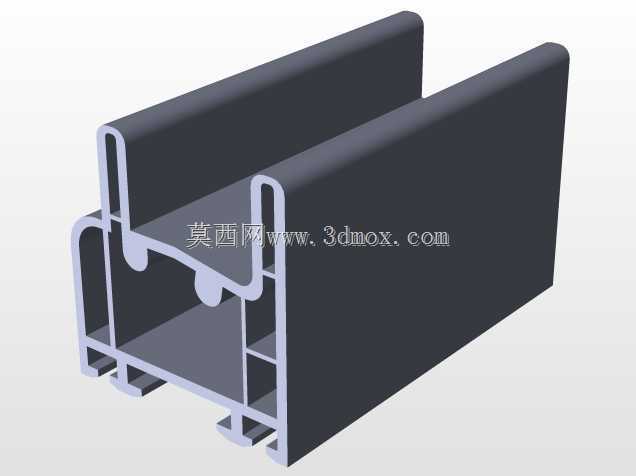

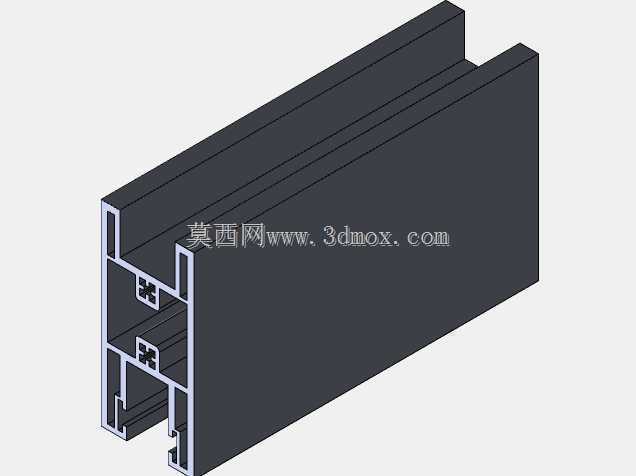

　　卡槽内侧的倒刺结构可以在压入密封胶条后形成机械锁止，防止胶条在长期开关震动中出现松脱移位。中间带圆弧过渡面的中框型材是滑动系统的主受力构件，其上部的C型滑槽直接与玻璃底部的滑动垫块配合，滑槽的内径尺寸按照常规5mm、6mm厚度浮法玻璃的安装公差预留0.3mm的配合间隙，既不会因为间隙过大导致玻璃推拉时出现晃动异响，也不会因为间隙过小造成玻璃安装困难、热胀冷缩时出现挤压碎裂的问题；型材下部的安装卡扣结构可以直接卡入窗框的预装基座，安装时不需要额外打钉固定，能大幅提升现场装配的效率，卡扣的悬臂厚度经过反复校核，保证卡入后有足够的抱紧力，在承受10kg以内的玻璃竖向荷载时不会出现脱扣问题。最右侧的宽边型材主要用于窗框的侧边封边，

　　其内部的多腔结构一方面可以提升型材的整体抗扭刚度，在窗体受到侧向风压时不会出现截面扭曲，另一方面多腔的空气层可以进一步提升隔音隔热性能，型材端部的拼接槽口可以与横竖中框的连接件精准配合，拼接后端面缝隙控制在0.1mm以内，避免出现透风、积灰的问题。在实际安装边界的尺寸校核上，这类型材的截面外轮廓尺寸适配主流的70系列、80系列推拉窗装配尺寸，不需要对现有窗框的基座结构做修改就可以直接替换使用，型材的切割长度可以根据实际窗洞尺寸灵活裁切，裁切端面不需要做特殊的封边处理，PVC材质本身的耐候性可以保证在-20℃到60℃的环境温度范围内长期使用，不会出现低温脆裂、高温软化的问题。在建模过程中需要重点关注挤出方向的截面一致性，

　　所有的内腔加强筋、卡槽、卡扣结构都需要沿挤出方向保持平直，不能出现拔模斜度导致的截面尺寸变化，否则会影响挤出成型后的型材精度，同时要注意不同型材拼接位置的配合公差，相邻型材拼接时的定位止口需要预留0.2mm的装配间隙，抵消型材挤出过程中的尺寸波动，保证现场装配时可以顺利拼接。这类滑动系统的结构设计充分平衡了材料性能、装配效率、使用耐久性三方面的需求，相比传统的铝合金滑动轨道，PVC材质的接触不会对玻璃边缘造成硬接触划伤，滑动过程的噪音也更低，适合用于对静音要求较高的室内隔断、阳台推拉门场景，在结构设计时还需要考虑密封胶条的压缩量，卡槽的深度设置要保证胶条压缩30%时可以达到最佳的密封效果，既不会因为压缩量过大导致玻璃推拉阻力过大，也不会因为压缩量不足导致密封失效出现透风漏水的问题。
