丝杆滑台式线性移动执行机构

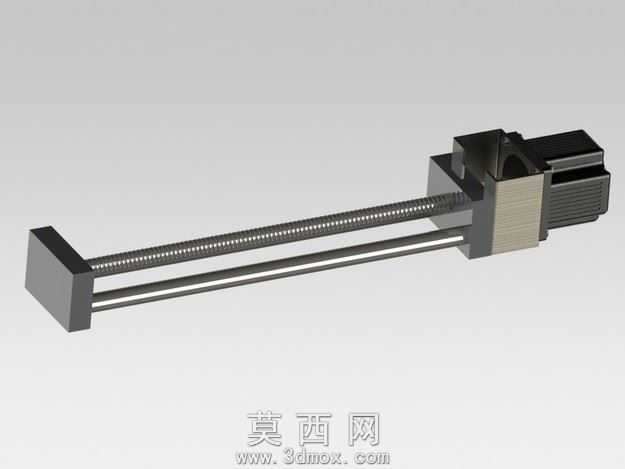

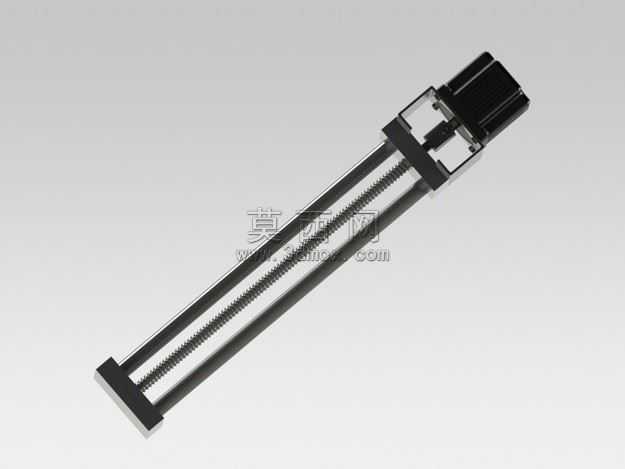

该线性移动器采用三维建模软件完成全参数化设计，整体结构以滚珠丝杆传动为核心，搭配双平行光轴导轨作为运动导向支撑，可实现高精度的直线往复位移输出。建模过程中对丝杆的牙型轮廓、导程参数进行了精准还原，导轨与滑动座的配合公差按照精密传动的行业标准进行设定，确保虚拟装配后各部件无干涉，运动仿真过程顺滑无卡顿。渲染阶段采用金属材质为主，对固定端座、滑动承载块赋予哑光磨砂金属质感，丝杆与光轴导轨则添加镀铬亮面金属材质，还原真实机械构件的表面反光特性，驱动端的步进电机外壳采用黑色工程塑料材质，与金属部件形成视觉层次区分。结构设计上，两端的固定支座采用一体式块状结构，既承担导轨与丝杆的端部固定作用，也为整体机构提供安装基准面，滑动座上方预留了工装安装位，可根据使用需求搭载不同的执行末端。设计思路围绕紧凑化、高刚性的线性传动需求展开，双导轨的布局可抵消丝杆传动过程中的径向偏转力，提升整体负载能力与运动稳定性，驱动端与丝杆直连的传动方式减少了中间传动环节的背隙，可满足小行程高精度的位移控制场景，整体模型的各部件均做了可拆分的独立建模，方便后续根据实际需求修改尺寸参数、替换不同规格的驱动元件或调整丝杆导程来适配不同的移动速度与负载要求。
