笔记本电脑外置风冷散热装置结构设计

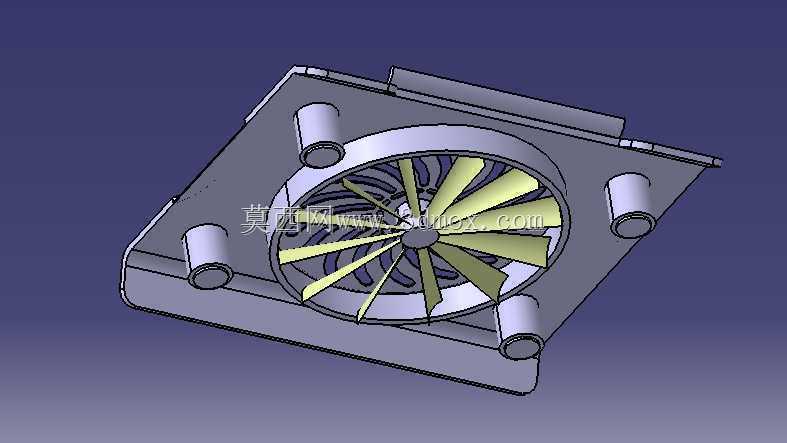

　　日常办公场景中，高性能笔记本长时间运行渲染、仿真计算类程序时，核心硬件积热会触发功耗墙降频，外置风冷散热装置是解决该类问题的常用外设，这款散热装置的结构设计完全围绕笔记本底部进风的散热逻辑展开，整体采用扁平式方形壳体布局，壳体厚度控制在适配多数笔记本垫高使用的合理区间，不会因装置过高导致打字时手腕角度疲劳。壳体四个角位设置的圆柱形支撑凸台，高度经过反复校核，既可以在笔记本放置后留出足够的底部进风空间，避免散热装置出风面直接贴死笔记本底壳造成风阻陡增，又能保证支撑面的平面度，防止笔记本放置后出现滑移晃动，凸台顶端做了小尺寸圆角处理，不会刮花笔记本的金属或塑料底壳。核心散热部件采用轴流风扇布局，风扇扇叶采用不等距扭角设计，

　　建模阶段通过流道仿真调整了每片扇叶的安装角与叶型曲率，在相同转速下可以获得更高的静压值，能够有效穿透部分笔记本底壳的密集进风格栅，将外部冷空气直接导向笔记本内部的热管散热区域，相比普通等距扇叶，还能降低扇叶旋转时的气流切割噪音，避免长时间使用时的风噪干扰。壳体侧边预留的风扇走线槽位，在建模时做了圆弧过渡处理，避免线材弯折角度过大造成绝缘层破损，壳体边缘的卡扣结构采用一体化建模设计，不需要额外加装金属固定件，装配时直接通过卡扣即可完成上下壳体的拼接，减少装配工序的同时也降低了整体结构重量。安装边界方面，壳体的长宽尺寸适配14到16英寸的主流笔记本电脑，支撑凸台的位置避开了多数笔记本底部的防滑胶垫位置，

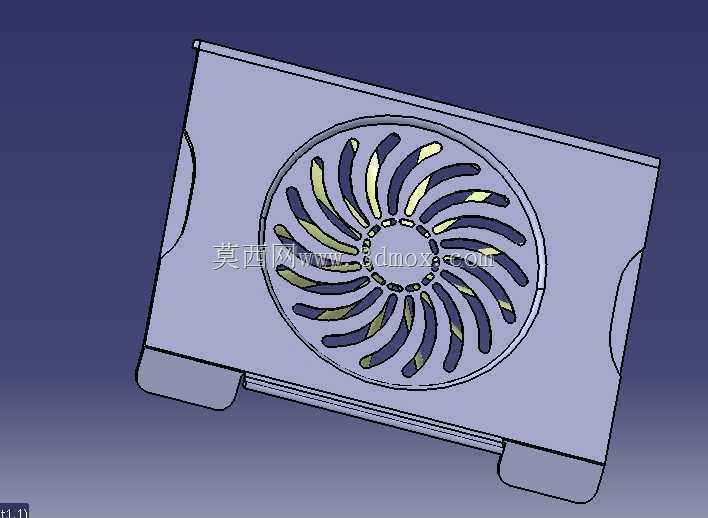

　　不会出现放置时顶起胶垫导致设备不稳的情况，风扇的供电接口位置设置在壳体侧方的凹槽内，插线后线材不会突出壳体平面，不会影响笔记本的平稳放置。设计过程中还考虑了不同使用场景的适配性，壳体底部预留了防滑胶条的安装槽位，放置在玻璃、木质桌面等光滑接触面时也不会出现滑动，扇叶与壳体内部的导流罩之间预留了合理的安全间隙，不会因为运输过程中的轻微磕碰导致扇叶擦碰壳体产生异响，导流罩的曲面造型完全顺着风扇的出风方向设计，减少壳体内的乱流损失，提升出风效率。
