吸入式光诱家用灭虫灯结构设计

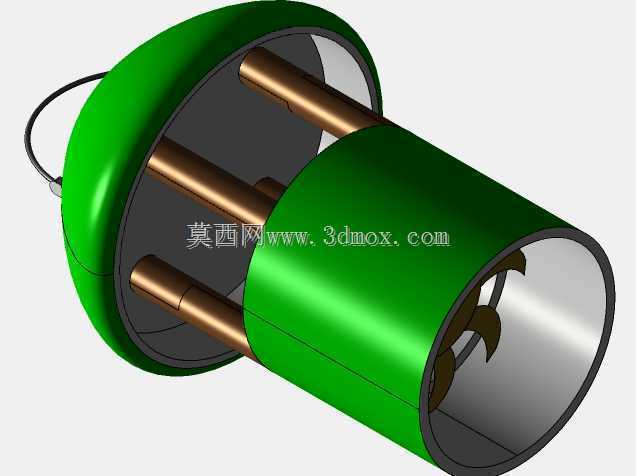

　　这款吸入式光诱灭虫设备，主要面向家庭起居空间、小型餐饮后场、户外露营临时驻点这类对虫害密度控制有要求，但又不能使用化学消杀药剂的场景，核心作用是通过物理方式诱捕并灭杀苍蝇、蚊子这类趋光性飞虫，避免化学药剂带来的食品污染、呼吸道刺激问题。从结构设计逻辑来看，整体采用上下分层的模块化布局，顶部为圆弧穹顶式上盖，边缘做了大弧度向下延伸的挡边，一方面可以遮挡上方落灰，避免内部诱虫光源、风道积灰影响使用寿命，另一方面可以将光源发出的光线向下方360度漫反射，扩大诱虫覆盖范围，上盖顶部集成了隐藏式提手，采用软质金属弯杆嵌入上盖安装槽的结构，不用时可以贴合上盖顶面收纳，需要转移位置时可以直接提起，不会额外增加设备的整体外形尺寸占用。

　　上盖下方为光源安装层，这部分采用半透磨砂材质围边，内部安装特定波长的诱虫灯管，光线透过磨砂围边均匀向外发散，不会产生刺眼的直射眩光，即使放在卧室床头附近使用，也不会影响夜间休息。光源层下方为负压风道层，这部分是设备的核心功能区，内置低噪音轴流风扇，运转时在光源下方形成稳定的向下负压气流，当趋光飞虫绕着光源飞行靠近设备进风口时，会被气流直接吸入下方的储虫仓内，完全依靠气流吸力完成捕虫，没有高压电击网的噼啪噪音，也不会产生虫体炸裂飞溅的卫生问题。储虫仓位于设备最下方，侧壁开有大面积格栅式通风口，通风口内侧贴合细目尼龙防逃网，既可以保证风道气流顺畅流通，又能防止被吸入的飞虫顺着通风口逃出，储虫仓与上层主体采用旋转卡扣式连接，

　　日常清理时只需要旋转拧下储虫仓，倒出内部积攒的虫体即可，不需要额外工具，拆装维护门槛很低。从安装边界尺寸来看，设备整体为圆柱形结构，直径控制在180mm以内，整体高度不超过220mm，底部做了三个均匀分布的凸起支撑脚，将设备底面与放置台面抬升5mm左右的间隙，保证底部通风口的进风效率，放置在桌面、台面时不需要额外的固定结构，自身重量即可保证放置稳定性，不会因为风扇运转产生的轻微振动出现移位。设计过程中特意将所有电气部件都集中在上半部分的密封腔体内，储虫仓区域没有任何带电部件，即使日常清理时不小心碰到水，也不会出现电路短路的风险，设备外壳所有的拼接缝隙都控制在1mm以内，避免飞虫从非进风区域钻入设备内部卡在结构缝隙里，

　　外壳边缘全部做了R3以上的圆角处理，没有尖锐的棱角，日常挪动、清理时不会划伤手部。和传统的电击式灭虫设备相比，这种结构的灭虫灯没有高压外露部件，有儿童、宠物的家庭使用时安全性更高，运转噪音控制在30分贝以内，夜间运行不会干扰睡眠，风道结构做了导风优化，气流沿着设备内壁向下流动，不会直吹周边放置的物品，即使放在靠近食材、餐具的区域，也不会将灰尘吹落到食品表面。在三维建模过程中，各部件的配合公差都按照家用小电器的通用标准设定，卡扣连接位预留了0.2mm的装配间隙，保证拆装时的顺畅度，提手的弯折半径做了运动仿真校核，确保提手翻起、收纳的全过程不会和上盖表面产生结构干涉，格栅通风口的筋条宽度设置为3mm，既保证了结构强度，又不会过多遮挡通风面积，影响负压吸力。
