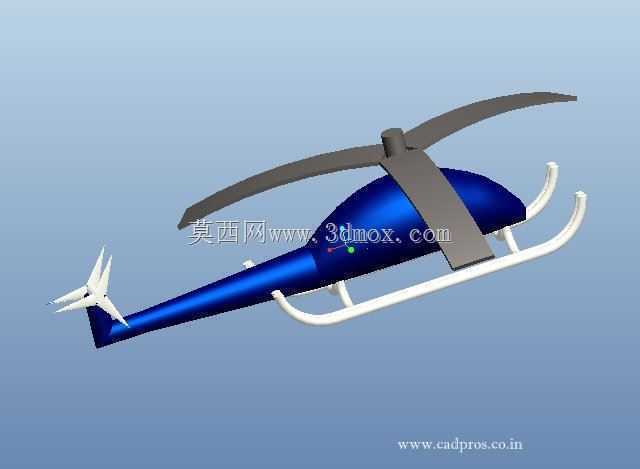

玩具直升机外观结构三维设计方案

　　这款玩具直升机的结构设计，首先围绕低龄用户的使用场景做了针对性优化，日常使用中难免出现跌落、磕碰的情况，因此机身主体采用流线型一体化曲面造型，没有尖锐外凸的棱角，既降低了玩耍过程中的划伤风险，也能在跌落时通过曲面分散冲击力，减少结构断裂的概率。主旋翼部分采用宽弦大尺寸桨叶设计，桨叶根部做了加厚过渡处理，和旋翼轴的连接位置预留了0.2mm的转动间隙，既保证旋翼转动时的顺滑度，也避免间隙过大导致桨叶晃动、转动时出现动平衡偏差的问题，实际转动测试中，在常规手拨初始转速下，旋翼可依靠惯性持续转动8-12秒，满足玩具的把玩展示需求。

　　尾翼部分采用后置尾桨布局，尾梁从机身尾部平滑延伸而出，尾梁截面为椭圆形，相比矩形截面拥有更高的抗扭刚度，在尾端受到侧向碰撞时，能将受力均匀传递到机身主体连接位置，避免尾梁根部出现应力集中断裂的问题。尾桨和主旋翼的传动路径在设计时做了简化，没有设置复杂的齿轮减速组，适配玩具类产品的低成本定位，装配时仅需将尾桨轴卡入尾梁末端的预留卡槽即可，不需要额外的紧固件固定，大幅降低了生产装配的工序复杂度。

　　起落架采用滑橇式结构，两根弧形支撑臂从机身下方向两侧延伸，支撑臂的弧度经过反复调整，最低点距离机身底部的高度预留了15mm的安全间隙，既可以在直升机放置时提供稳定的支撑，避免机身底部直接接触地面造成磨损，也能在模拟降落场景时，通过支撑臂的微小弹性形变吸收冲击能量，保护机身内部的配重块和传动结构。起落架和机身的连接位置设置了两个嵌入式安装座，安装座和机身主体为一体化结构，装配时直接将起落架支撑臂卡入安装座的卡槽即可，连接强度可以承受1.2米高度自由跌落的冲击载荷，不会出现脱落断裂的问题。

　　机身头部的曲面做了收窄处理，模拟真实直升机的气动外形，虽然玩具产品不需要考虑真实飞行的气动效率，但流畅的曲面造型可以提升产品的外观质感，机身侧面预留了贴纸粘贴的平整区域，没有多余的凸起结构，方便后期生产时粘贴装饰标识。驾驶舱位置做了内凹的曲面造型，模拟真实直升机的座舱玻璃结构，该区域的壁厚比机身主体薄0.3mm，如果后续需要加装透明座舱盖零件，可直接在该位置通过卡扣固定，不需要额外修改主体模具。

　　从安装边界来看，整机长度控制在220mm左右，主旋翼的旋转直径为180mm，机身最大宽度为45mm，整体尺寸适配常规的玩具包装盒规格，不需要定制特殊尺寸的包装，可有效降低包装和运输成本。各零件的分模线都设置在外观非主要可见面，比如机身的上下壳体分模线设置在机身侧面的腰线位置，装配后分模线的痕迹不会直接正对主视角，提升产品的外观精致度。零件之间的装配公差统一按照IT12级精度设定，既满足注塑生产的工艺要求，降低废品率，也不会因为公差过大导致装配后出现缝隙不均、松动错位的问题。

　　设计过程中还特意考虑了零件的注塑成型工艺性，所有曲面的拔模斜度都设置在1.5度以上，没有出现倒扣结构，不需要采用复杂的抽芯模具结构，可有效降低模具的制造成本。机身内部预留了足够的空腔空间，如果后续需要升级为电动遥控版本，可直接在空腔内加装小型电机、电池和控制电路板，不需要对机身主体结构做大幅度修改，具备良好的设计延展性。旋翼轴的安装位置设置了加强筋结构，加强筋从轴套位置呈放射状延伸到机身内壁，可有效提升旋翼轴安装位置的结构强度，避免频繁转动旋翼导致轴套位置磨损松旷。尾梁内部也设置了两条纵向加强筋，在不增加壁厚的前提下提升尾梁的抗弯刚度，避免长时间使用后尾梁出现向下弯曲变形的问题。
