乘用车多辐条铝合金轮毂结构设计

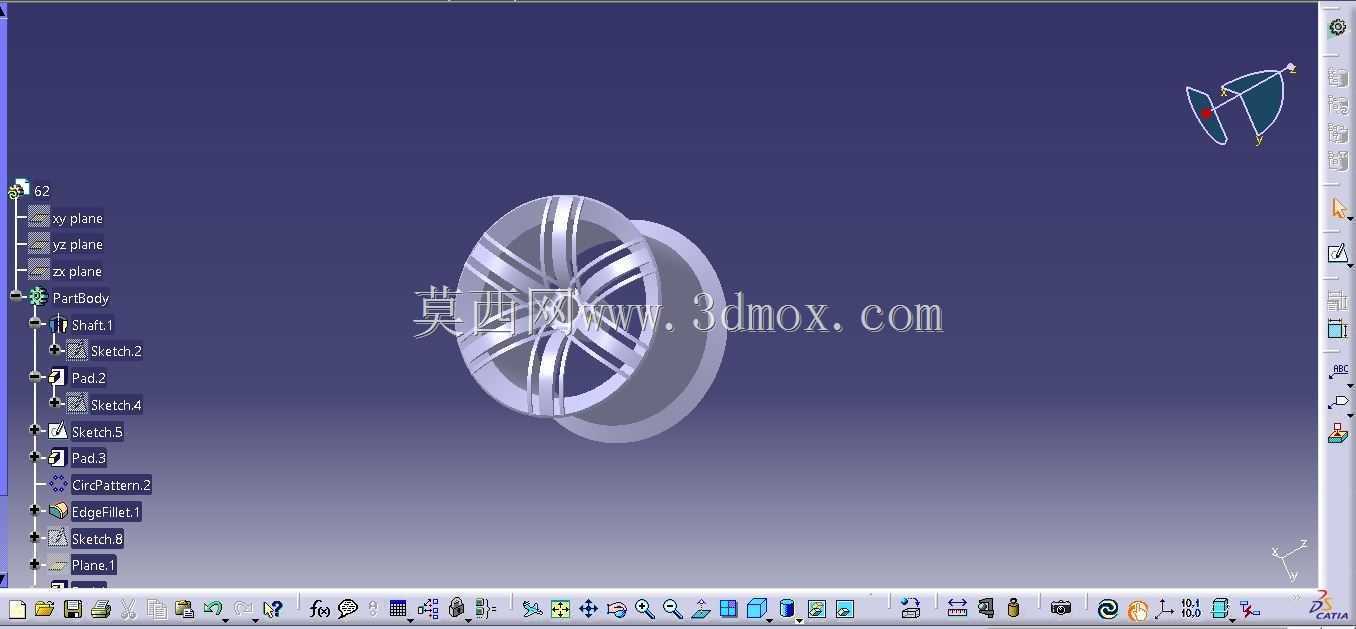

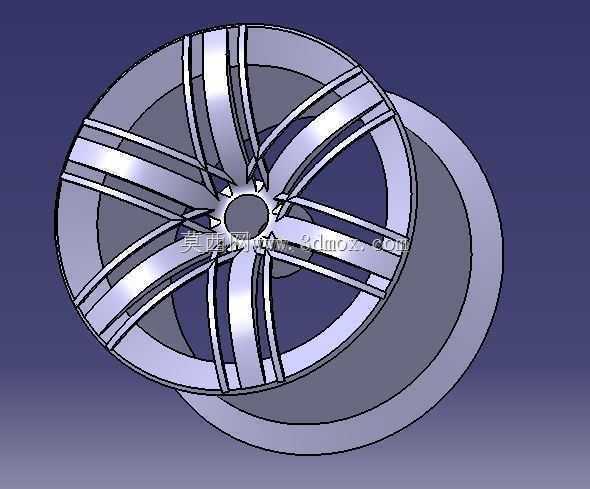

　　日常做底盘行走部件建模时，轮毂是绕不开的核心结构件，这次完成的这款乘用车轮毂结构，首先要匹配常规家用前驱车型的安装边界，节圆直径适配市面主流100-114.3mm的五孔安装规格，中心孔预留60.1mm的通用定位尺寸，轮辋直径适配17英寸轮胎装配，J值设定为7J，可兼容215到225宽度的民用子午线轮胎，偏距值取40mm，能保证装车后轮距与原厂设计偏差控制在3mm以内，不会出现蹭翼子板或者转向拉杆干涉的问题。

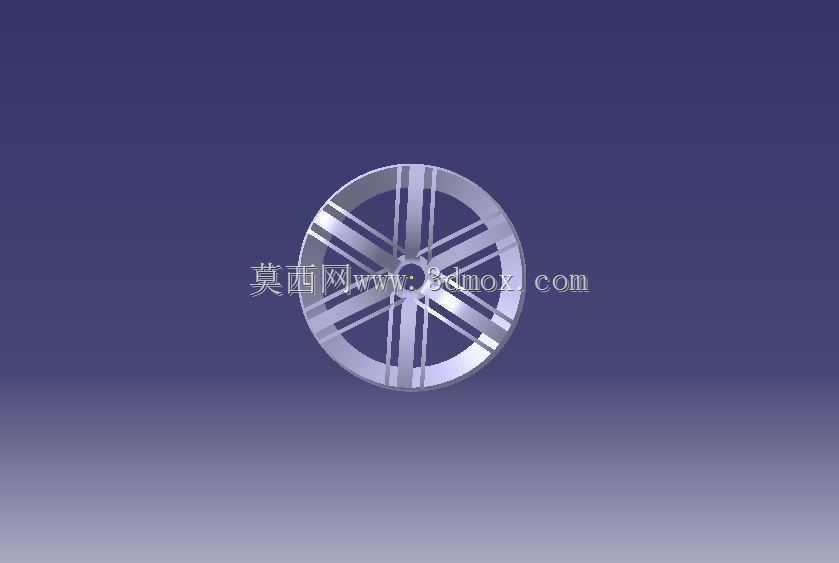

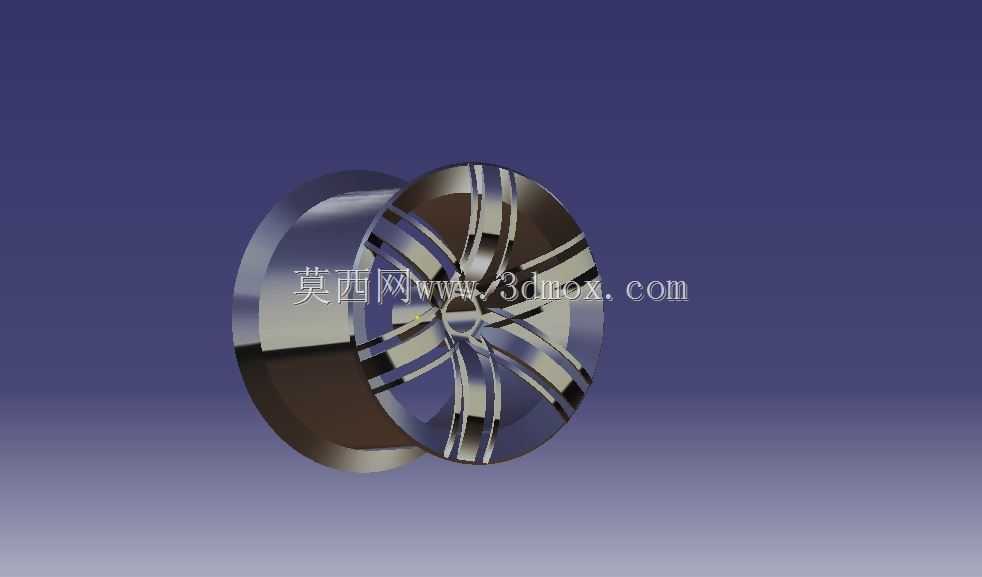

　　从实际使用场景来看，这类轮毂主要面向城市铺装路面的家用乘用车，既要满足日常通勤的承载需求，也要兼顾高速行驶的动平衡表现，单轮额定承载设定为650kg，完全覆盖常规紧凑级家用车的整备质量分配要求，轮辐采用多辐条分叉式结构，不是单纯为了外观造型，每根辐条的截面都做了变厚度设计，靠近轮心安装座的位置厚度达到18mm，向轮辋边缘延伸时逐步收窄到8mm，这种渐变结构能在保证辐条抗弯、抗扭强度的前提下，尽可能降低簧下质量，毕竟簧下质量每降低1kg，对整车操控响应的提升效果远高于簧载质量的减重，同时多辐条的布局也能给刹车系统留出足够的散热空间，适配直径300mm以内的通风刹车盘安装，连续制动时不会因为轮毂结构遮挡导致热量堆积，减少刹车热衰减的风险。

　　设计过程中首先要处理的是安装面的形位公差要求，轮毂与半轴法兰贴合的安装面平面度要控制在0.05mm以内，五个螺栓孔的位置度公差不超过0.1mm，不然装车后会出现高速抖动的问题，轮辋的胎圈座位置做了标准的15度倾斜角，表面粗糙度控制在Ra1.6以内，保证轮胎安装后气密性达标，不会出现慢漏气的情况。轮辐的曲面过渡全部做了圆角处理，最小圆角半径不小于3mm，避免应力集中，毕竟车辆过坑洼路面时，轮毂承受的冲击载荷会瞬间达到静载荷的3倍以上，应力集中位置很容易出现裂纹甚至断裂，之前接触过不少售后故障案例，都是因为辐条根部圆角过小，长期受交变载荷出现疲劳断裂，所以这次建模时特意把所有受力过渡位置的圆角做了优化，同时在轮心安装座的背面做了环形加强筋，筋高8mm，厚度6mm，进一步提升安装位置的结构刚性，避免螺栓拧紧时出现安装面变形。

　　轮辋部分的结构严格按照轮胎装配的标准尺寸设计，轮缘高度取19mm，能在轮胎缺气时提供足够的支撑，减少轮胎脱圈的风险，气门嘴孔预留在两个辐条之间的位置，孔径11.5mm，适配常规的橡胶气门嘴或者金属气门嘴安装，位置避开辐条遮挡，后续充气、检测胎压时操作更方便。做动平衡校验的模拟时，整个轮毂的质量分布围绕旋转中心的不平衡量控制在5g以内，实际生产后只需要添加少量平衡块就能满足高速行驶的动平衡要求，不会出现方向盘抖动的问题。另外这款轮毂的造型辐条采用亮面切削的曲面设计，曲面的曲率变化连续，没有突兀的折角，一方面是降低行驶时的风阻，另一方面也减少洗车时的清洁死角，不容易积存泥污。

　　从装配兼容性上考虑，这款轮毂的背面空腔深度足够，不会碰到常规车型的刹车卡钳，哪怕是后期改装大四活塞卡钳，只要卡钳本体直径不超过280mm，都能顺利安装，不需要加装垫片。轮辐的镂空比例经过反复调整，镂空面积占整个轮辐投影面积的35%左右，既保证了足够的散热通道，也不会因为镂空过大导致辐条强度不足，经过有限元模拟验证，在13度冲击测试、径向疲劳测试、弯曲疲劳测试的标准工况下，结构应力都远低于铝合金材料的屈服强度，满足常规乘用车的使用强度要求。
