重型螺纹连接式气动执行缸结构设计

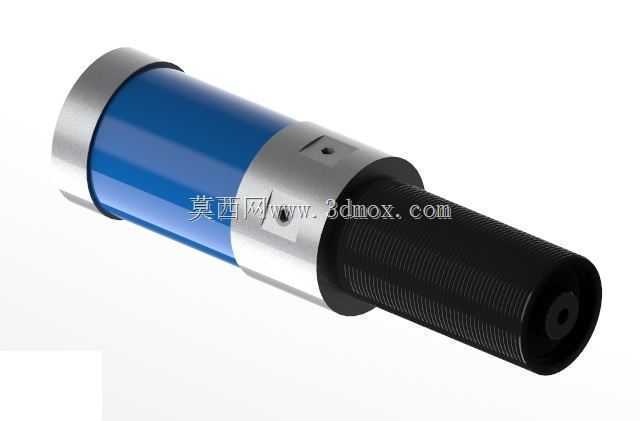

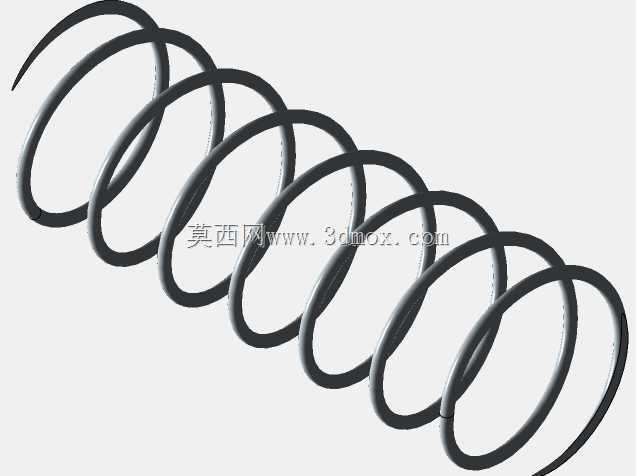

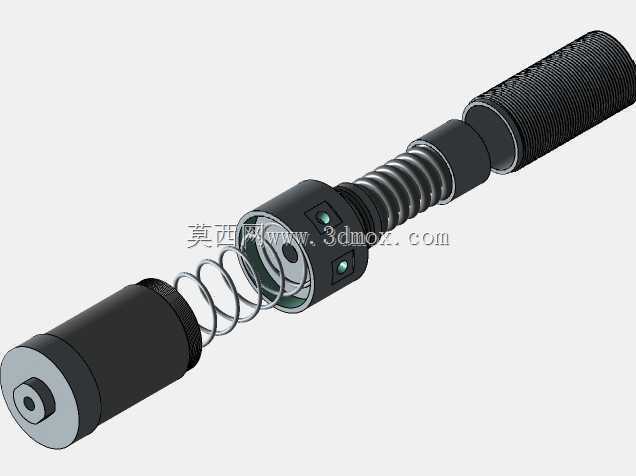

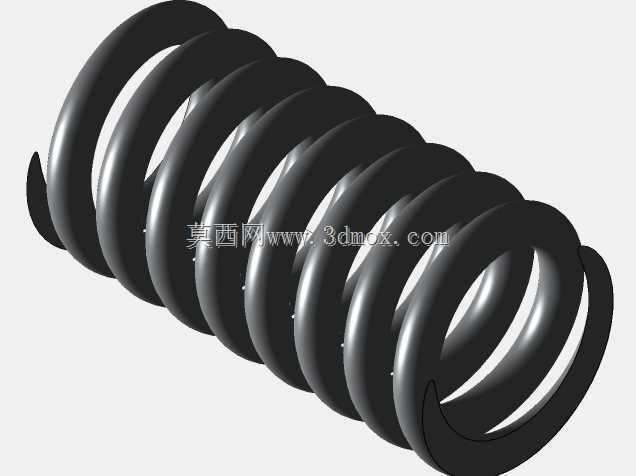

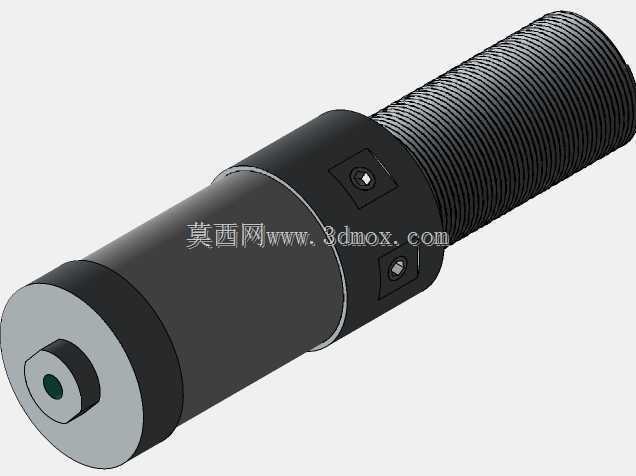

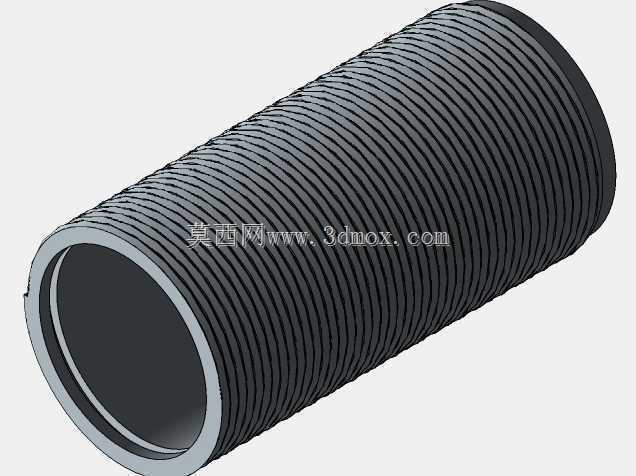

　　在重型工装夹具、冲压辅助工位、厚板料定位压紧这类需要大输出力的气动回路里，常规薄型缸的推力冗余往往不足，而这款外螺纹安装的重型气动缸，正是针对这类中高压气动场景做的结构优化。从安装边界来看，缸体主体采用光滑圆柱面配合尾部外螺纹的安装形式，不需要额外的法兰安装座，直接在安装板上加工对应规格的内螺纹孔即可完成固定，相比法兰式安装能节省至少30%的安装面占用空间，对于安装位紧凑的工装夹具、自动化线侧推工位来说适配性更强，伸出端的杆部同样采用外螺纹结构，可直接连接压头、推块等执行端配件，不需要额外设计转接接头，减少了装配环节的累计误差。

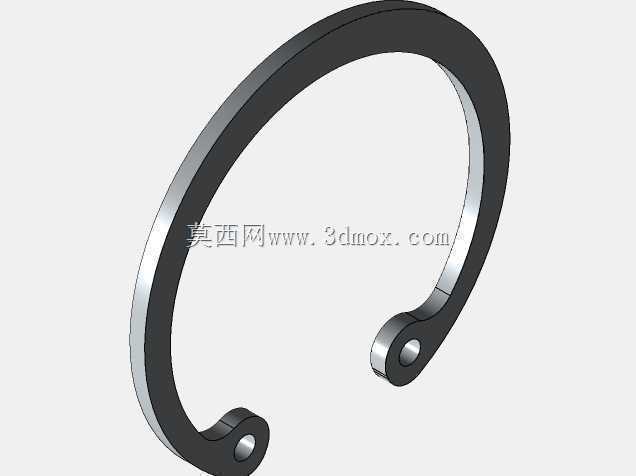

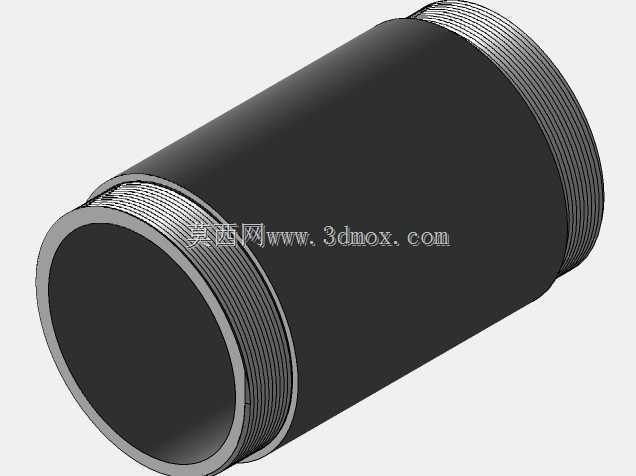

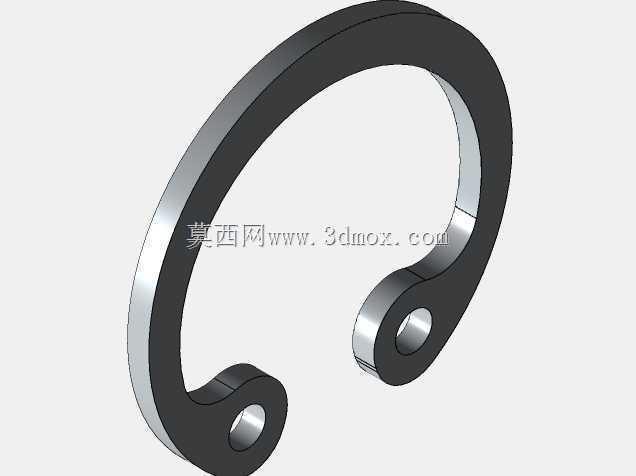

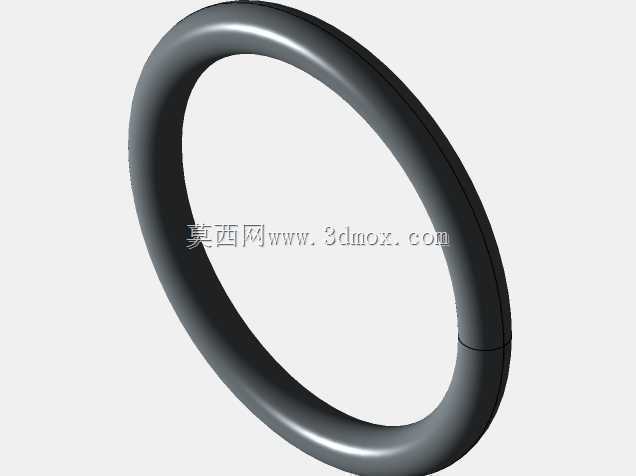

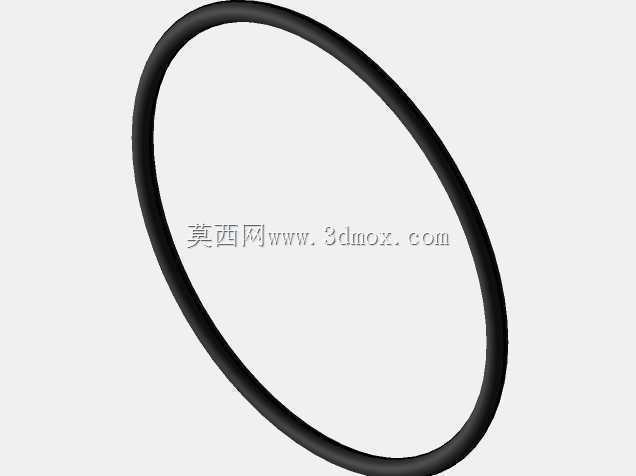

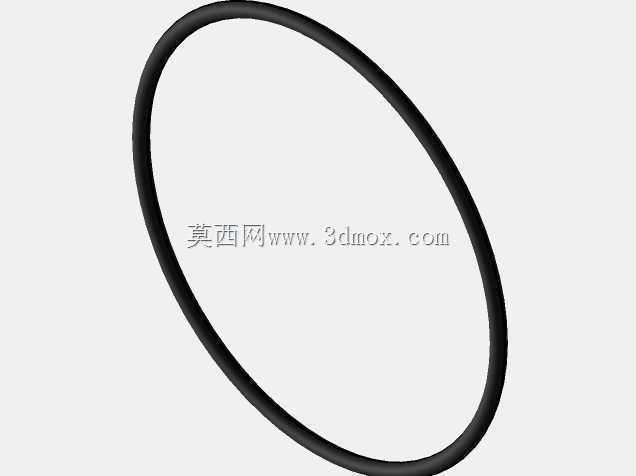

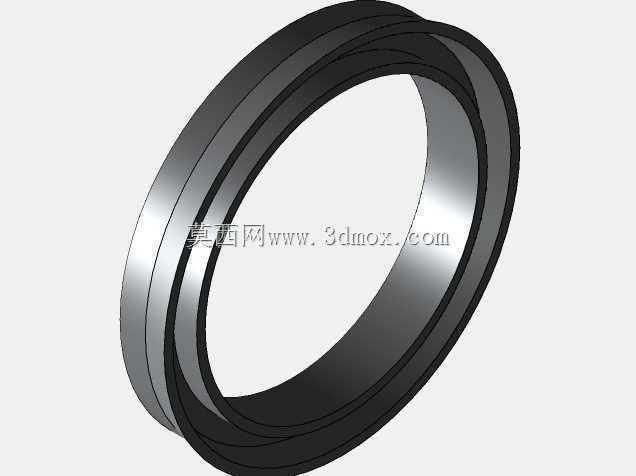

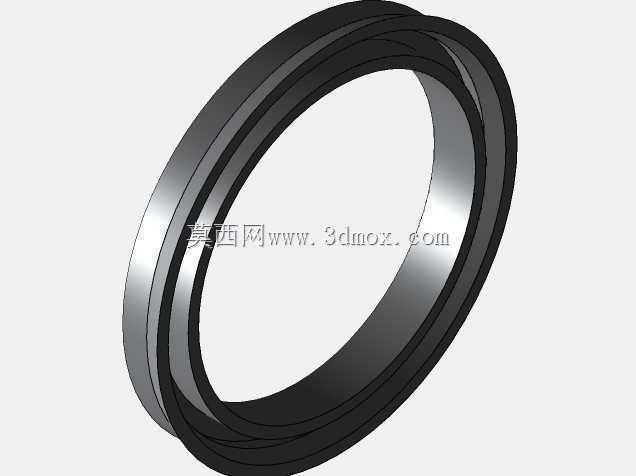

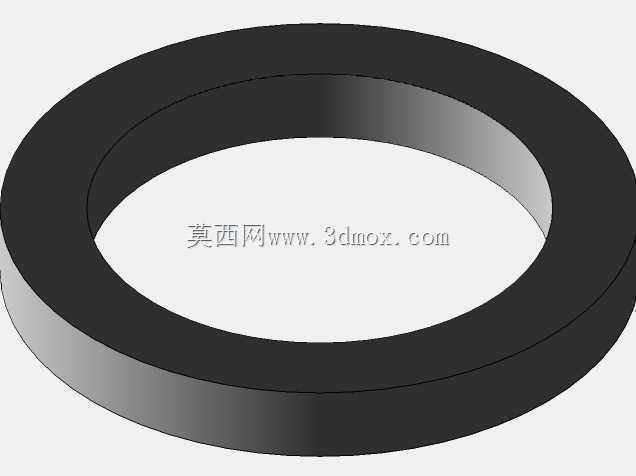

　　从功能特性上看，这款缸的输出力等级匹配0.4-0.8MPa的常规工厂气源压力，缸筒采用加厚金属壁设计，相比同缸径的轻型气缸，壁厚提升了40%左右，能承受更高的瞬时冲击气压，在频繁换向的冲击工况下不会出现缸筒鼓胀、端盖渗漏的问题。端盖与缸筒的连接采用卡簧加密封胶圈的双重固定结构，既保证了连接强度，也简化了后期维护的拆解流程，不需要专用工具即可完成密封件的更换。活塞杆表面做了硬质氧化处理，表面粗糙度控制在Ra0.8以下，配合防尘圈与导向环的组合结构，在多粉尘的机加工车间、焊接车间场景下使用时，能有效阻挡金属碎屑、焊接烟尘进入缸体内部，大幅降低密封件的磨损速率，延长整体使用寿命。

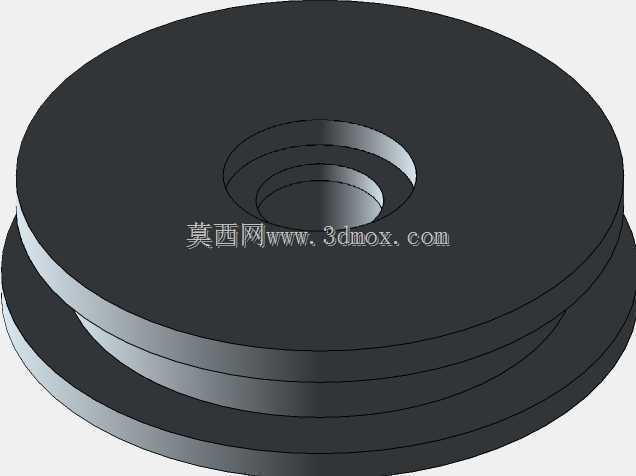

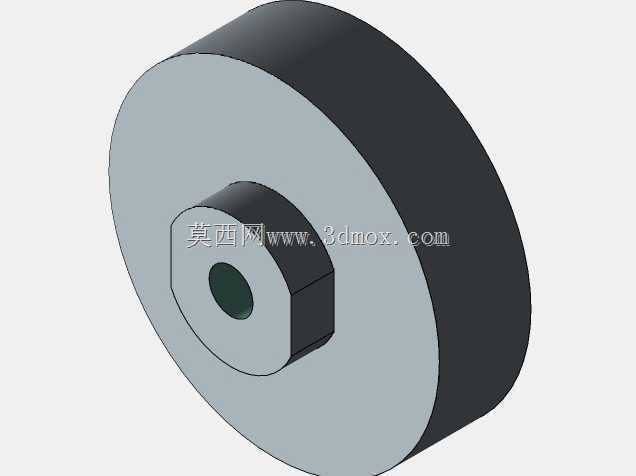

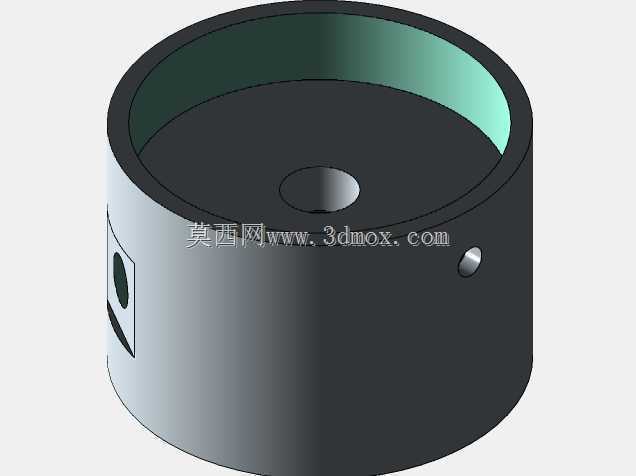

　　设计思路上，这款缸没有盲目追求轻量化，而是把结构可靠性放在首位，缸体中部的限位凸台结构，既可以作为安装时的轴向定位面，也能在活塞杆完全缩回时起到硬限位作用，避免活塞直接撞击后端盖，减少长期往复运动带来的端盖松动问题。进出气口设置在缸体侧部的凸台上，接口采用标准内螺纹规格，可直接匹配常规气动快插接头，不需要额外做转接，气路布局时可以顺着缸体轴向排布气管，不会因为气管突出过多和周边结构产生干涉。

　　实际选型应用时，需要注意安装位的轴向预留空间要匹配缸的总行程，这款缸的行程属于中短行程范畴，适合短距离大推力的推压、夹紧、顶持工位，比如焊接工装的工件压紧、装配线的部件顶出、冲压设备的废料侧推等场景，不适合长行程的输送类场景。安装时要保证活塞杆的运动方向和负载受力方向同轴，避免侧向力长期作用在活塞杆上导致导向环偏磨，出现漏气、活塞杆卡顿的问题。如果用于高频往复的工况，可以在进出气口搭配调速阀调整活塞运动速度，减少活塞到达行程端点时的冲击，进一步提升运行稳定性。

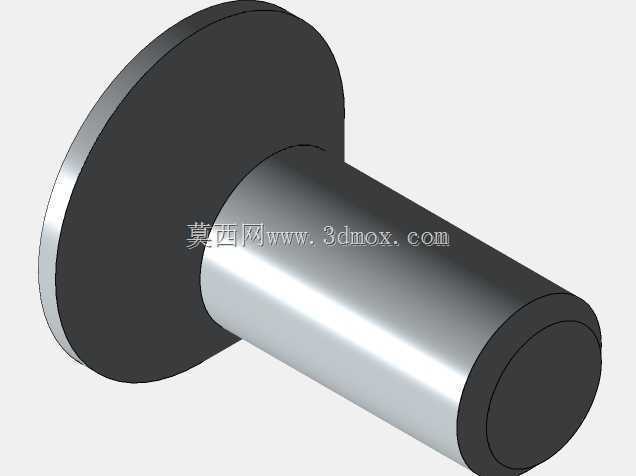

　　从结构细节来看，活塞杆前端的滚花纹理设计，是为了在没有专用工具的情况下，也能手动微调活塞杆端部连接配件的安装位置，方便现场装配时的对位调整，这个细节在工装调试阶段非常实用，能减少调试时的工具准备时间。缸筒外表面的光滑处理，也方便后期在缸体外部加装磁性开关支架，通过磁感应来检测活塞的伸出、缩回位置，给设备控制系统提供到位信号，不需要额外设计外部检测机构，简化了配套设备的结构设计。
