多层框架式饮用水净化处理成套装置

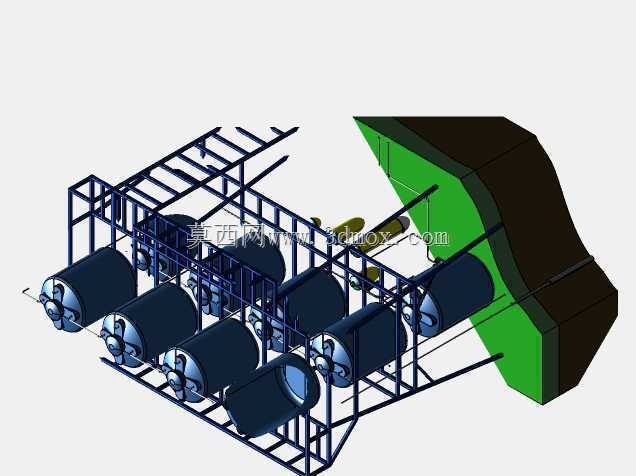

　　这套饮用水处理装置的三维结构，完全贴合村镇集中供水、小型厂区自备供水这类日处理量百吨级的场景需求，整套设备采用立体分层布局，把原水暂存、多级过滤、成品水存储的全流程单元整合在同一套钢架支撑结构上，相比平铺式的水处理站，能节省近40%的占地空间，对于用地紧张的山地供水点、厂区边角空地安装场景适配性极强。

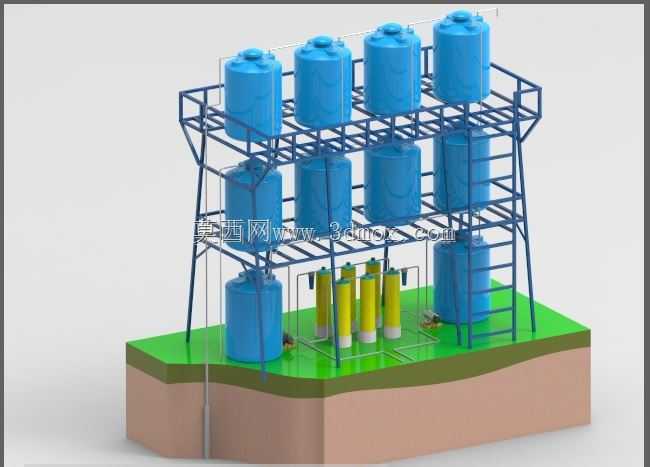

　　从结构细节来看，整套装置的支撑框架采用型钢焊接成型，分层设置操作平台与爬梯，每层平台的载荷按照满水状态下储水罐总重量的1.2倍做冗余设计，爬梯的踏步间距、护栏高度完全符合工业设备操作的安全规范，运维人员可以直接通过爬梯抵达各层操作面，完成阀门调节、滤芯更换、罐体检修等日常操作，不需要额外搭设临时作业架。上层区域排布的是成品水储水罐，利用重力自流的方式向下层供水点位输送处理完成的洁净水，不需要额外配置成品水输送泵，能降低日常运行的能耗与设备维护成本；中层区域设置中间处理单元的储水罐，承接初步过滤后的水体，为后续深度过滤环节提供稳定的水压缓冲，避免前端来水压力波动影响过滤单元的处理效果；底层靠近基座的位置排布核心过滤单元，也就是多组柱状过滤罐体，不同罐体分别承担石英砂过滤、活性炭吸附、精密滤芯过滤的不同功能，原水经过多级过滤后逐级泵送至上层储水罐存储，整个流道的管路排布沿钢架立柱走线，横平竖直的布局既方便管路的固定安装，也能减少管路弯折带来的水头损失。

　　设计过程中，各罐体的安装位置都预留了足够的操作间隙，罐体与钢架立柱之间预留了不小于300mm的检修空间，方便后期更换罐体附件、连接法兰的密封垫片；整套设备的基座采用高出地面的混凝土台结构，一方面避免地面积水浸泡罐体底部与钢架支脚造成锈蚀，另一方面也为底层管路、阀门的安装预留了底部操作空间，基座的预埋螺栓位置完全匹配钢架支脚的安装孔位，现场安装时只需要完成钢架吊装对位、螺栓紧固就能完成主体结构的固定，大幅缩短现场施工的周期。

　　从功能逻辑上，这套装置把水处理的各个功能单元做了集成化设计，不需要现场单独拼接各个处理罐体、单独搭建操作平台，所有的管路接口在出厂前就可以完成预组装与试压，现场只需要连接原水进水口、成品水出水口以及供电线路就能投入使用，相比传统分散式搭建的水处理站，安装周期能缩短60%以上。同时分层布局的结构让整个水处理流程的高程差得到合理利用，原水从进入装置到成品水输出的过程中，只有过滤环节需要加压，其余环节依靠重力完成水体输送，长期运行的能耗优势十分明显。

　　在安装边界的考量上，整套装置的外围最大轮廓尺寸按照常规货运车辆的运输限界做了优化，整体宽度不超过2.4米，整体运输时不需要申请超限运输许可，能直接通过普通货运车辆送达安装现场；钢架结构的所有外露部件都做了防腐涂装处理，适配户外露天安装的使用场景，不需要额外搭建厂房来遮蔽设备，进一步降低了项目的整体建设成本。各层平台的边缘都设置了挡水边，避免冲洗平台的污水流到下层设备区域，造成电气部件受潮或者过滤单元的污染；爬梯的入口设置在装置的侧方，远离管路接口与阀门操作区域，避免运维人员上下爬梯时误碰阀门引发运行故障。
