桁架挂载式空气滤清器结构设计

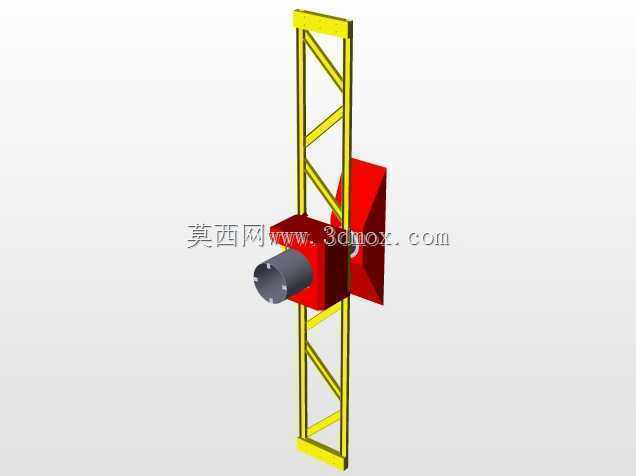

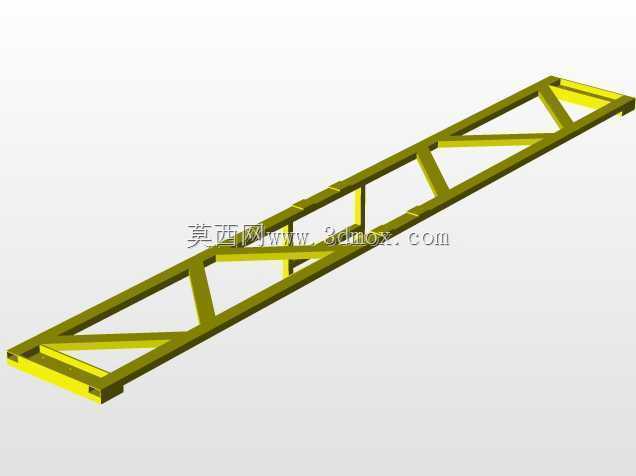

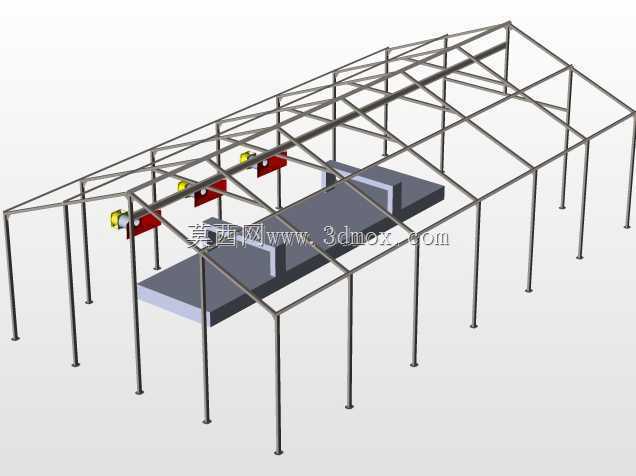

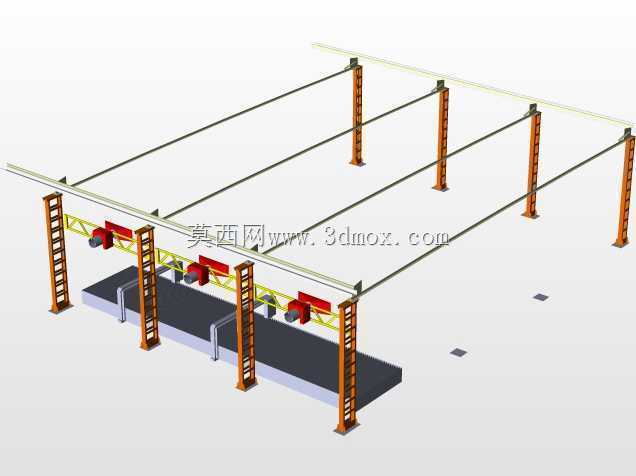

　　在工业通风、工程机械进气系统以及车间集中除尘的末端管路布局里，这类侧挂在桁架竖梁上的空气滤清器，往往承担着前端进气粗滤加终端精滤前的预处理作用，很多现场做管路改造的时候，受限于地面安装空间不足、设备主体周边预留操作位不够的问题，没法把过滤单元直接落地布置，就会选择利用现有厂房的桁架结构、设备自带的立式机架做壁挂式安装，这也是这款结构采用单侧抱装固定座的核心出发点。从结构布局来看，整个滤清器的安装基座直接卡接在桁架的竖梁上，固定座做了和桁架型材截面匹配的卡槽，不需要额外在桁架上开大面积的安装孔，只需要用紧固件从侧面顶紧就能完成固定，这种设计在旧线改造场景里优势很明显，不会破坏原有桁架的受力结构，后期调整安装高度的时候，

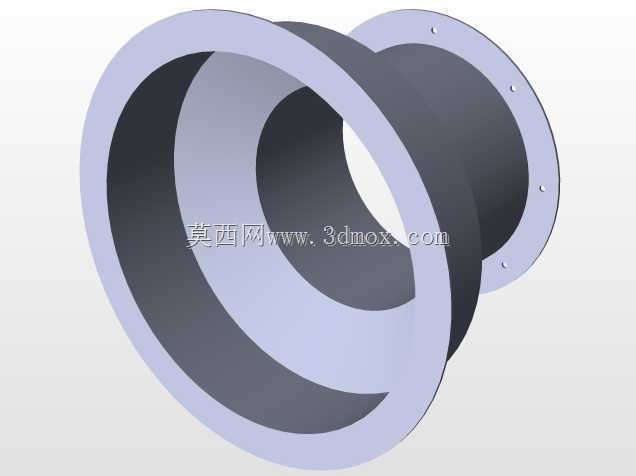

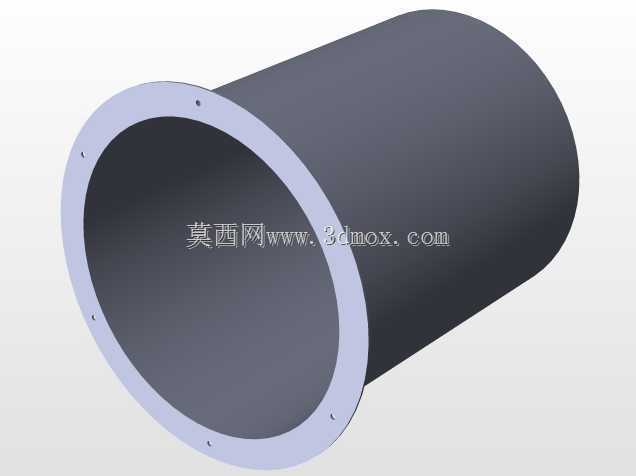

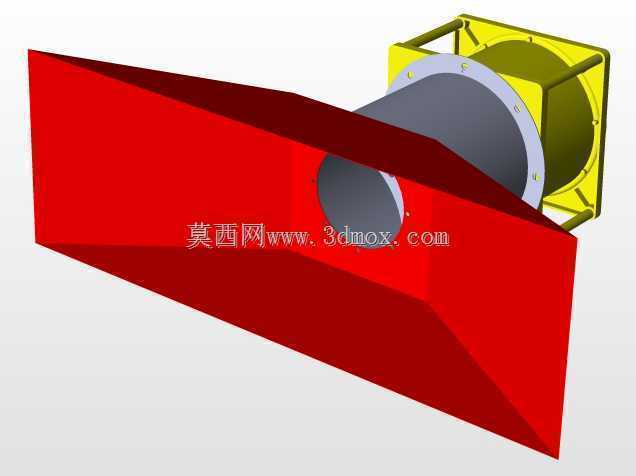

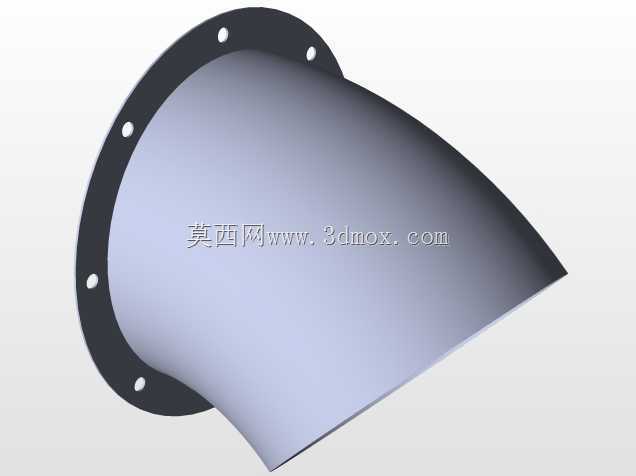

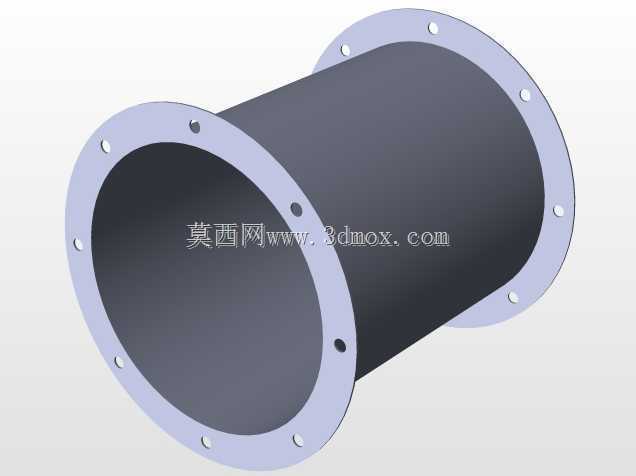

　　只需要松掉紧固件沿着桁架竖梁上下滑移就能重新定位，不用重新做支架焊接或者打孔作业。过滤主体部分采用方箱式的壳体结构，相比圆筒式的滤筒安装形式，方箱结构在侧挂状态下的受力更均匀，壳体和安装座的连接面做了整面的贴合加强，不会因为长期受气流脉冲震动出现连接焊缝开裂的问题。进气接口采用外伸的圆筒式快接结构，接口的外径尺寸匹配常规的通风软管口径，现场安装的时候不需要额外做变径接头，直接把软管套上用喉箍锁紧就能完成管路连接，接口的端面做了倒角处理，套软管的时候不会割伤胶管内壁，能减少后期管路漏气的隐患。从安装边界来看，整个结构突出桁架立面的尺寸控制得比较紧凑，不会占用桁架侧面过多的通行空间，在车间桁架下方走人行通道或者布置输送线的时候，

　　不会出现设备突出剐蹭人员或者物料的问题，壳体的底部预留了集尘槽的安装位，日常维护的时候只需要从下方抽开集尘盒就能清理积攒的大颗粒杂质，不需要把整个滤清器从桁架上拆下来，维护操作的空间只需要在壳体下方预留半米左右的操作高度就行，对现场的空间要求很低。设计的时候特意把进气接口的朝向设置在水平向外的位置，和桁架竖梁保持垂直，这样管路从侧面接过来的时候不会和桁架的斜撑结构产生干涉，走管的路径可以顺着桁架的横撑布置，整体管线更整齐。壳体内部的滤材安装位做了导轨式的抽拉结构，更换滤材的时候只需要打开侧面的盖板，顺着导轨把旧滤材抽出来，新滤材沿着导轨推进去就能完成密封，不需要拆装整个壳体的连接螺栓，日常运维的效率很高。在实际使用场景里，

　　这类结构除了用在车间集中送风的进气过滤，还可以配套在小型除尘设备的进气端，过滤掉打磨、切割工序产生的大颗粒碎屑，避免大颗粒直接进入后续的精滤单元划伤滤材，延长精滤组件的使用寿命。固定座和桁架接触的位置特意加了橡胶减震垫，设备运行的时候气流产生的震动不会直接传递到桁架结构上，能减少桁架结构的共振异响，也能避免长期震动导致紧固件松动。整个结构的重量分布做了优化，重心尽量贴近桁架的竖梁轴线，不会因为侧挂产生过大的倾覆力矩，对桁架的额外载荷很小，哪怕是用在壁厚较薄的型材桁架上，也不会出现桁架变形的问题。壳体的边角都做了圆弧过渡处理，安装和维护的时候不会划伤操作人员，外露的紧固件都采用内六角形式，没有突出的棱角，整体的安全防护性符合车间设备的安装规范。在做三维建模的时候，各个连接位置的配合间隙都按照实际装配公差做了预留，固定座的卡槽尺寸比桁架型材的外形尺寸大了0.5毫米的安装间隙，现场安装的时候能顺利卡入桁架，不会因为型材的尺寸公差出现装不上的问题，快接接口的尺寸也和常规的通用软管口径做了匹配，不需要额外定制非标接头，能降低现场的安装配件成本。
