全向移动麦克纳姆轮结构设计

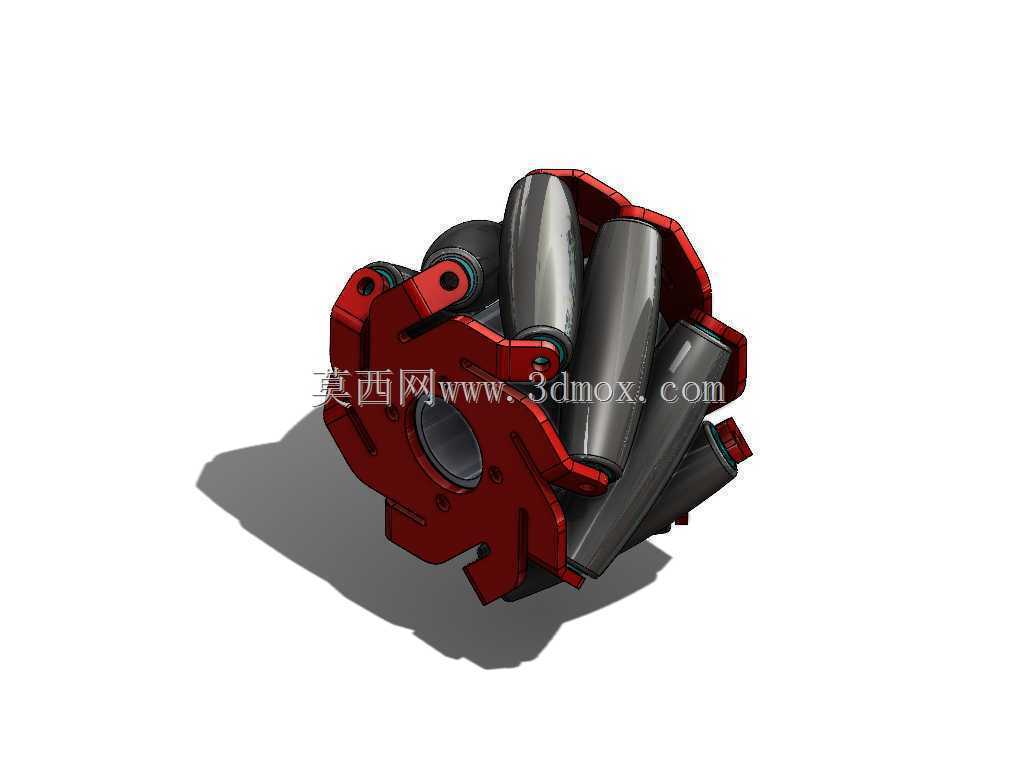

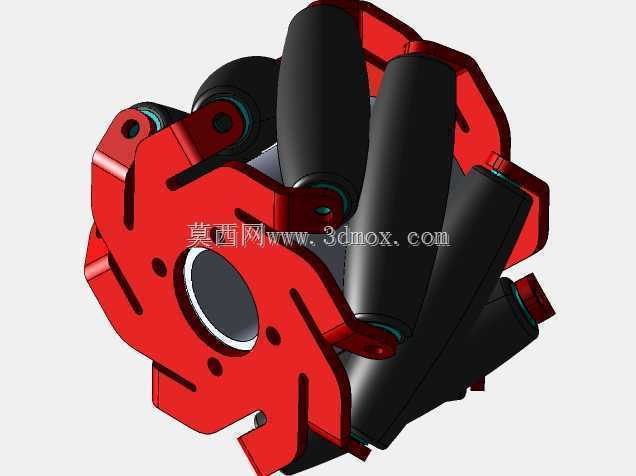

　　在车间窄通道物料转运、仓储AGV调度、精密设备对位移载这类对移动灵活性要求极高的场景里，传统转向轮的转弯半径限制始终是布局优化的核心阻碍，麦克纳姆轮的辊子偏置布局恰好解决了这一痛点，无需改变轮组朝向就能实现整车横向平移、原地自旋、斜向行进等全向动作，大幅压缩设备运行所需的通道宽度。这款麦克纳姆轮的核心承载基体采用辐板式轮架结构，轮缘周向均匀分布多组独立辊子安装位，每个辊子的轴线与轮体主回转轴线呈45度夹角布置，辊子外廓包络形成与地面接触的连续圆柱面，轮体转动时，辊子既随轮架做公转，又可绕自身轴线自由转动，将轮体的主驱动力分解为纵向行进与横向滑移两个垂直方向的分力，通过不同轮组的转速与转向匹配，就能合成任意方向的整车移动矢量。

　　从安装边界来看，轮架中心设置标准通孔与键槽结构，可直接适配常用的驱动电机输出轴，轮架两侧预留的安装耳位用于固定辊子的支撑轴，支撑轴与辊子内孔之间配置滑动衬套，兼顾转动顺滑度与径向承载能力，辊子外覆高摩擦系数的耐磨包覆层，既保证地面接触时的摩擦力传递效率，又能缓冲行进过程中的小幅颠簸，避免硬接触带来的辊子崩边或轮架变形。设计过程中首先要匹配目标承载设备的单轮载荷，核算轮架辐板的厚度与安装耳的抗弯强度，避免重载下耳位断裂导致辊子脱落；其次要严格控制周向辊子的安装角度一致性，角度偏差过大会导致轮组转动时的接触不连续，出现行进卡顿、轮体跳动的问题，同时要保证所有辊子的外圆轮廓度误差在可控范围内，否则会出现部分辊子悬空无法接触地面，

　　驱动力分配失衡引发整车走偏。轮体的整体外径与宽度尺寸可根据设备底盘的安装空间调整，小尺寸轮组适用于轻型分拣AGV、服务类移动机器人，大尺寸重载款可用于重型工装转运平台、大吨位全向叉车，安装时要注意同一底盘上的四个轮组需按左前右后、右前左后的辊子偏置方向配对布置，才能正确合成全向移动的力矢量，若方向装反会导致轮组分力抵消，无法实现预期的移动动作。日常使用中，辊子包覆层的磨损是主要损耗点，这款结构的辊子支撑轴采用可拆卸式固定设计，单根辊子磨损后可单独更换，无需整体更换轮体，大幅降低后期维护成本，轮架表面做防锈喷塑处理，可适应车间多粉尘、少量油污的使用环境，辊子衬套预留润滑脂加注通道，定期维护可有效延长转动副的使用寿命。

　　不同于普通聚氨酯脚轮仅能沿固定转向行进，麦克纳姆轮的全向移动特性让设备在狭小空间内的调度效率提升数倍，尤其是在密集仓储的货架巷道、半导体车间的精密设备对位场景，无需预留转弯空间就能完成精准移载，对场地的空间利用率提升十分显著，设计时还要注意轮组与底盘的安装间隙，预留足够的辊子转动空间，避免底盘结构件与转动的辊子发生干涉，同时要匹配驱动电机的输出扭矩，根据轮径换算整车的行进速度与爬坡能力，保证动力输出与负载需求匹配。
