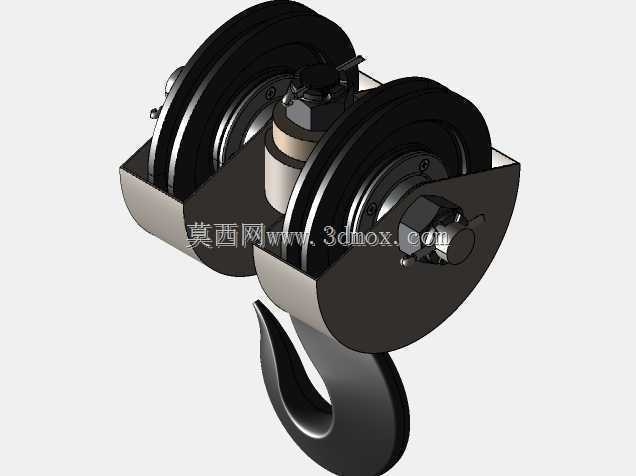

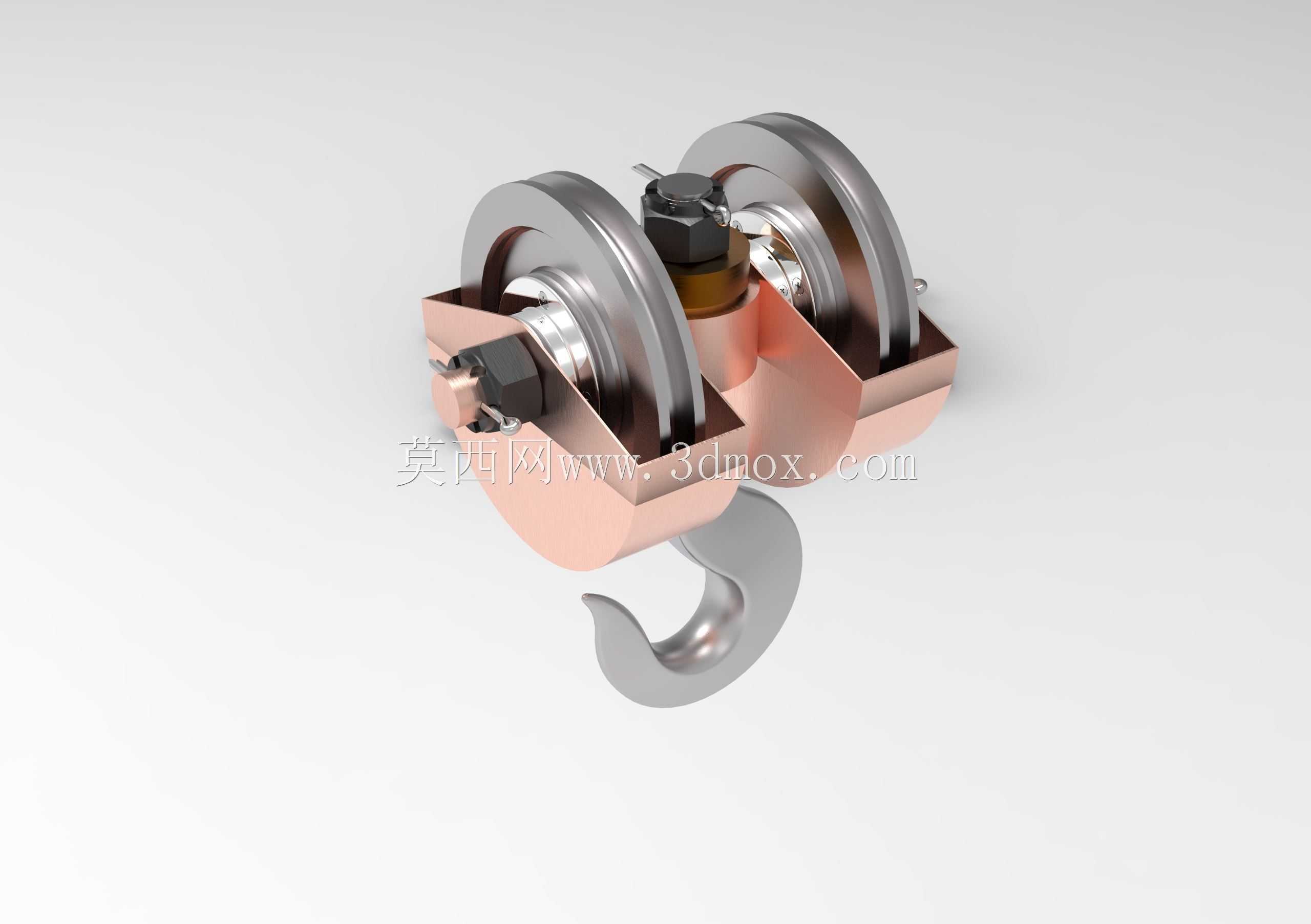

工字钢轨道用带行走轮起重吊钩结构

　　这类带行走轮的吊钩组件，核心适配车间内工字钢下翼缘轨道的短距离物料吊装场景，常见于机加工车间工件周转、轻型装配线工位物料调运、仓储区域轻型货品的跨工位移位，区别于固定点起重吊具，它可沿轨道纵向灵活移动，无需额外铺设复杂的吊运导向结构，适配1吨以内的轻型吊装载荷需求。从结构功能来看，组件上部的两组行走轮直接卡接在工字钢轨道下翼缘两侧，轮缘做了贴合轨道弧度的倒角处理，行走过程中不会出现卡滞、脱轨的问题，轮体内部集成了自润滑滑动轴承，日常使用无需频繁加注润滑脂，维护成本极低；中部的连接架采用弯折钢板拼焊结构，既承担行走轮的定位支撑作用，又作为下部吊钩的载荷传递载体，连接架与吊钩之间采用推力轴承衔接，吊钩可在承载状态下360度水平回转，

　　方便调整被吊物料的朝向，适配不同角度的装配对接需求；下部的吊钩为锻造带防脱卡结构，钩头开口尺寸适配常规吊装卸扣、吊装带的挂接需求，防脱卡依靠弹簧自动复位，可避免吊装过程中吊具意外滑脱，提升作业安全性。设计过程中首先要匹配常用的轻型工字钢轨道规格，行走轮的轮距、轮缘内侧间距严格对应轨道下翼缘的宽度范围，保证轮体与轨道的接触面积均匀，不会出现局部应力集中导致轨道或轮体过早磨损；连接架的侧板厚度根据额定载荷做等强度设计，在轮轴安装位、吊钩连接位做了局部加厚处理，避免长期受载出现结构变形；轮轴与连接架之间采用过盈配合加防转销固定，杜绝作业过程中轮轴窜动脱出的风险。安装边界方面，组件整体高度控制在适配常规车间轨道的安装净空要求，

　　行走轮上部与轨道上翼缘的预留间隙满足轨道拼接处的错位公差通过需求，吊钩最低挂点与地面的预留高度满足常规工位的吊装操作空间，组件整体宽度小于轨道两侧的安全间隙，移动过程中不会与轨道旁的管线、设备支架发生干涉。实际使用中，这类滑车吊钩可搭配手拉葫芦、小型电动葫芦配套使用，也可直接作为吊点挂接吊具使用，行走阻力小，单人即可推动带载的滑车沿轨道移动，无需额外配置行走驱动机构，对于轻型吊装场景来说，结构可靠性高，故障点少，相比复杂的电动行走起重设备，采购和维护成本更低，适合小批量、多工位的零散吊装作业场景。结构建模过程中，需要重点验证行走轮与轨道的配合间隙，既要保证移动顺畅，又要控制间隙量避免行走过程中出现过大的晃动；吊钩的回转结构要保证推力轴承的安装位同轴度，避免承载后回转卡滞；所有受力焊缝的位置要避开应力集中区域，连接架的弯折圆角要符合钢板弯折的工艺要求，避免加工过程中出现开裂问题。
