液压制动器缸置换用三维结构设计

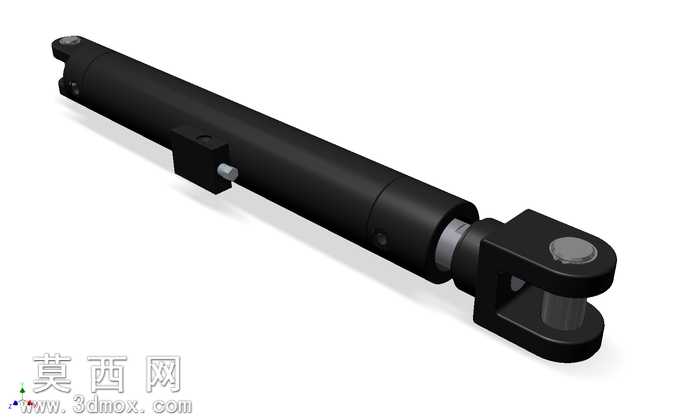

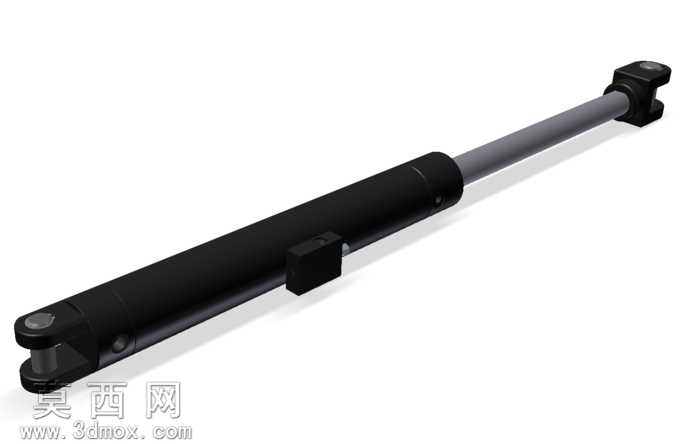

本液压制动器缸置换件采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循液压制动元件的尺寸规范与装配逻辑，从基础的缸筒特征搭建开始，逐步完成端盖铰接结构、中部安装定位块、活塞杆伸出端叉形连接座的特征构建，每一处结构尺寸都经过干涉校验，确保各部件在装配状态下无运动冲突。模型渲染阶段采用哑光黑色金属材质模拟缸体的表面处理工艺，金属铰接销轴部分赋予亮面金属质感，通过光影调整还原真实液压元件的视觉质感，清晰区分不同功能部件的材质差异，便于直观识别各部分结构。整体结构采用长行程单杆液压缸布局，缸体尾部设置铰接安装端，可实现与制动基座的摆动连接，中部的方形安装块用于缸体的径向定位固定，避免制动过程中缸体发生周向转动；活塞杆端部采用叉形铰接头设计，搭配销轴可与制动执行构件形成稳定的铰接传动，能够将液压力平稳传递至制动端，实现制动动作的精准输出。设计过程中重点考量了置换件的适配性，所有安装接口尺寸均匹配原有制动器的装配基准，缸体内径、活塞杆直径、行程参数都经过匹配验算，保证置换后能够达到原有的制动推力输出要求，同时对密封槽、销轴孔等易损耗部位的结构进行了细节优化，提升部件的耐用性。模型完整还原了液压制动器缸的内外结构特征，既可以作为液压制动系统设计的参考样件，也可用于设备维修置换时的尺寸核对，为液压制动部件的替换安装、结构改进提供直观的三维数据支撑，帮助设计与维修人员快速理解该类元件的装配关系与工作原理。
