自行车浮动式盘式制动转子结构设计

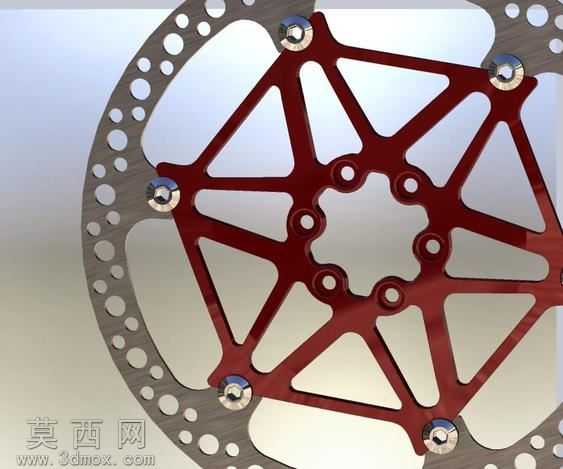

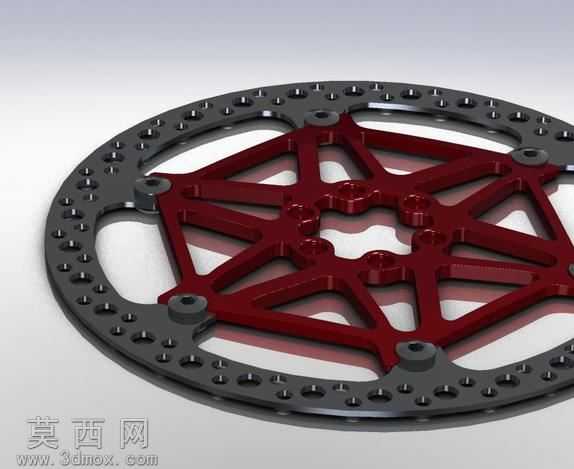

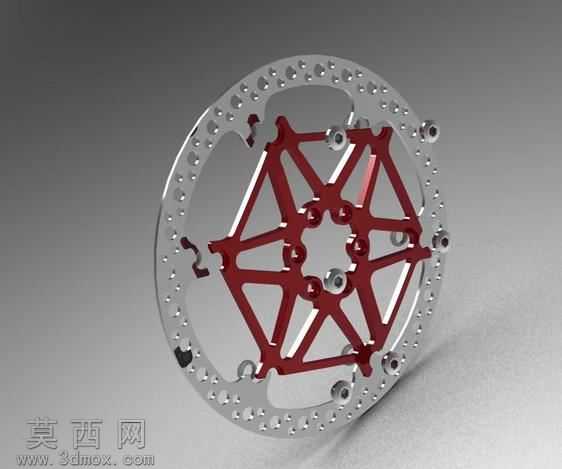

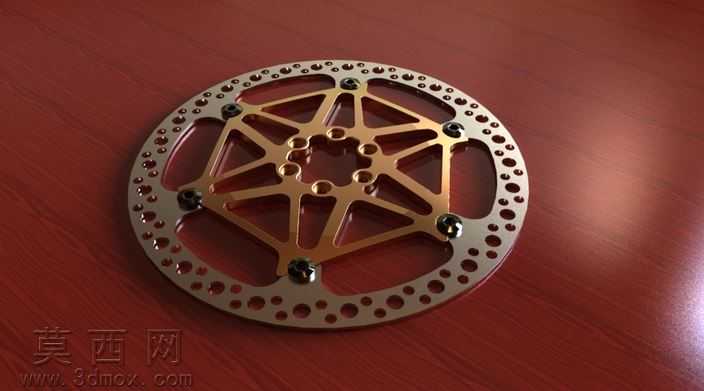

本作品为适配山地自行车的浮动式盘式制动转子三维设计，建模阶段围绕制动工况的散热需求、形变控制与安装适配性展开，采用内外分体式的浮动结构逻辑搭建整体模型。建模过程中先完成外制动摩擦环的轮廓构建，沿环体周向均匀排布散热通孔与减重镂空槽，孔位与槽型的排布经过受力校核，既保证摩擦接触面积满足制动力矩要求，又能在连续制动时通过镂空结构加快空气流通，带走摩擦产生的热量，避免高温引发的制动热衰减问题。内支撑辐架采用星形放射状结构设计，通过多组连接点位与外摩擦环实现浮动连接，连接位置预留合理的活动间隙，允许制动过程中摩擦环受热产生的微小形变自由释放，避免刚性连接导致的刹车盘翘曲、制动抖动等问题，保证制动过程的平顺无失真。材质渲染阶段，外摩擦环赋予不锈钢金属材质，还原金属表面的细腻磨砂质感与金属光泽，体现摩擦部件的耐磨属性；内支撑辐架采用阳极氧化红色金属材质，通过色彩区分内外结构的同时，也凸显轻量化铝合金部件的质感表现，整体渲染光影柔和，清晰展现各部件的结构衔接关系与细节特征。设计过程中兼顾了通用安装适配性，中心安装位的尺寸参数适配市面常见的185毫米规格中央花鼓，可直接匹配同规格的山地车轮组安装使用，浮动连接结构的设计参考了成熟商用制动盘的设计逻辑，在保证结构强度的前提下最大化实现轻量化，辐架的镂空设计在不降低支撑刚性的基础上有效降低了转子整体重量，减少车轮转动惯量，提升骑行操控表现。整体模型完整还原了浮动制动转子的全部结构细节，各连接部件的装配关系清晰，可用于制动结构原理展示、自行车配件设计参考等场景。
