双层工业操作平台钢结构设计方案

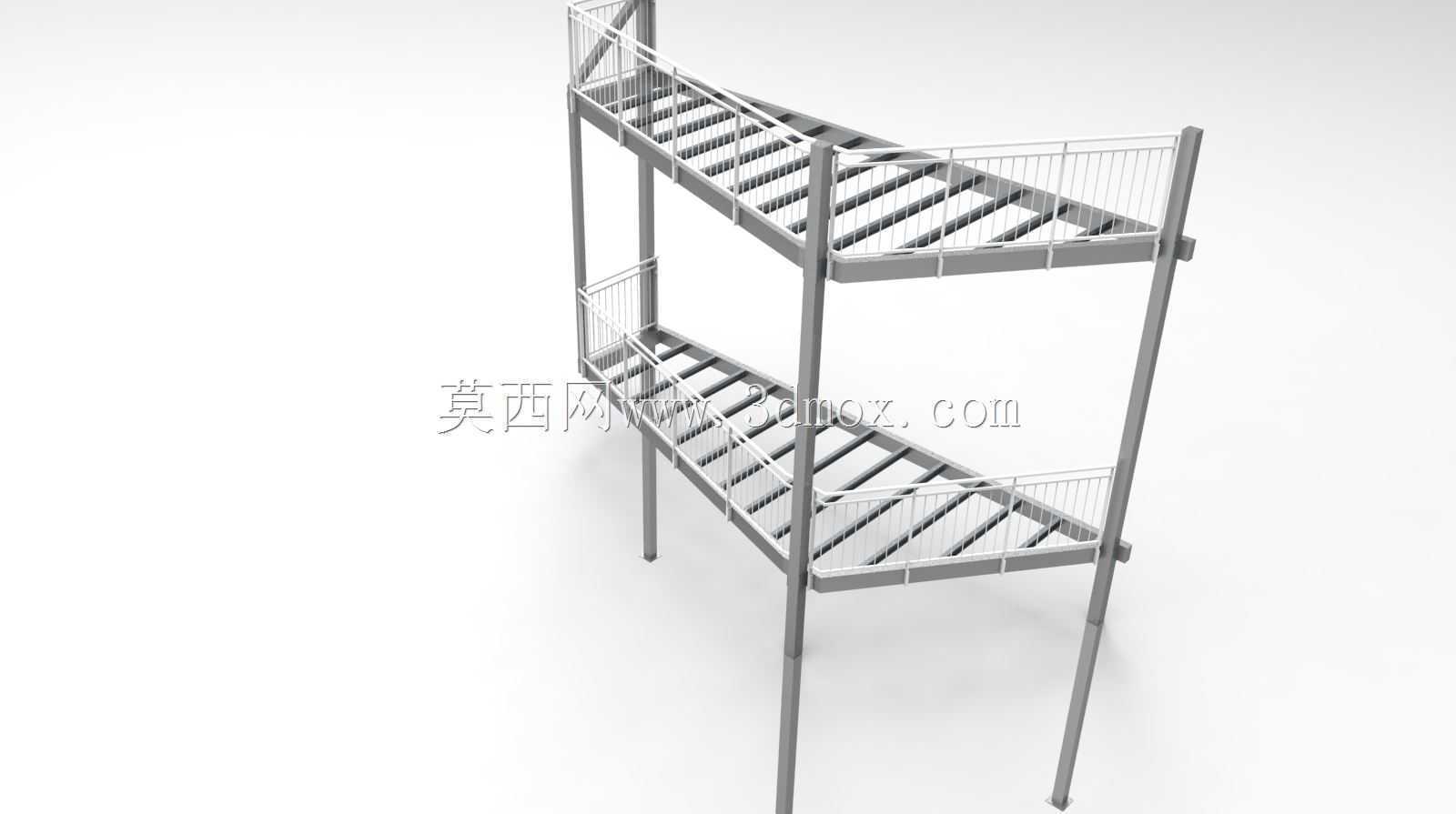

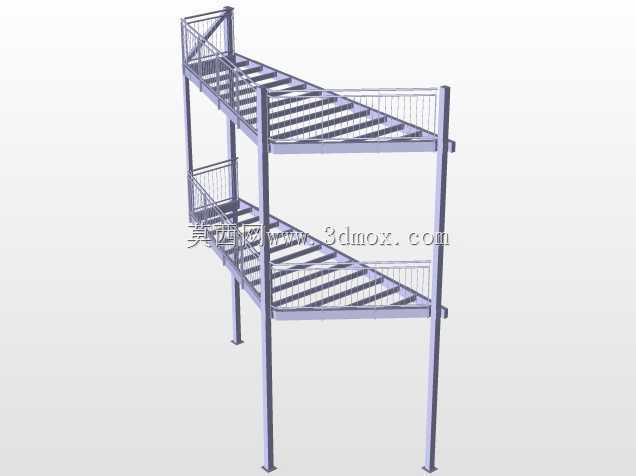

　　这套双层钢结构操作平台，主要面向工业厂房内的高位作业、设备巡检、物料中转场景设计，可适配生产车间内设备旁的操作站位需求，也可作为仓储区域的分层拣选作业载体，解决单层地面作业空间不足、高位设备操作无可靠站位的问题。平台整体采用框架式受力结构，主支撑立柱选用矩形截面型钢，沿平台纵向均匀排布，立柱底部预设地脚连接板，可通过膨胀螺栓或预埋焊接的方式与混凝土地面固定，安装时需保证立柱垂直度偏差控制在千分之一以内，避免上层荷载传递出现偏载力矩。

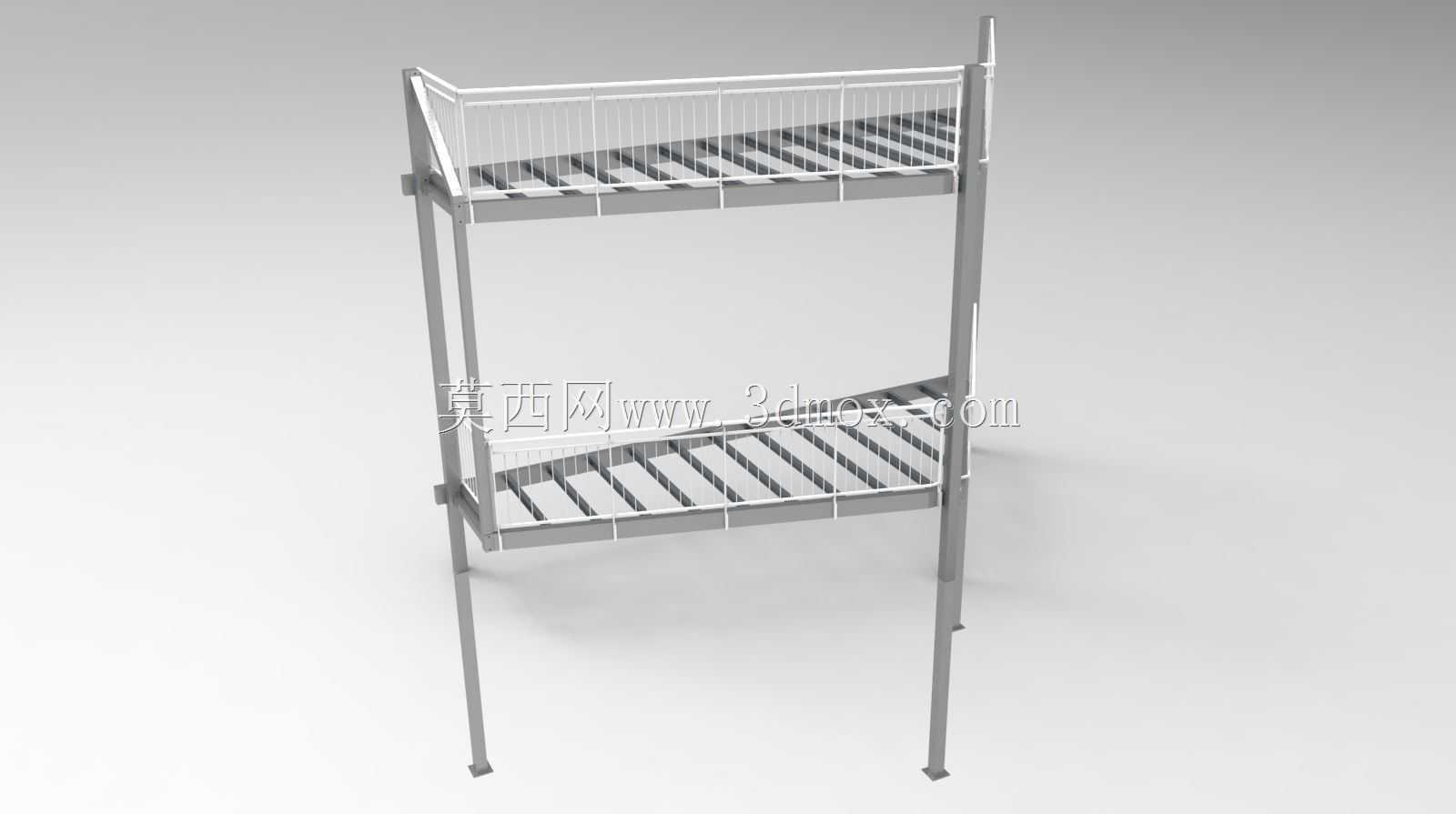

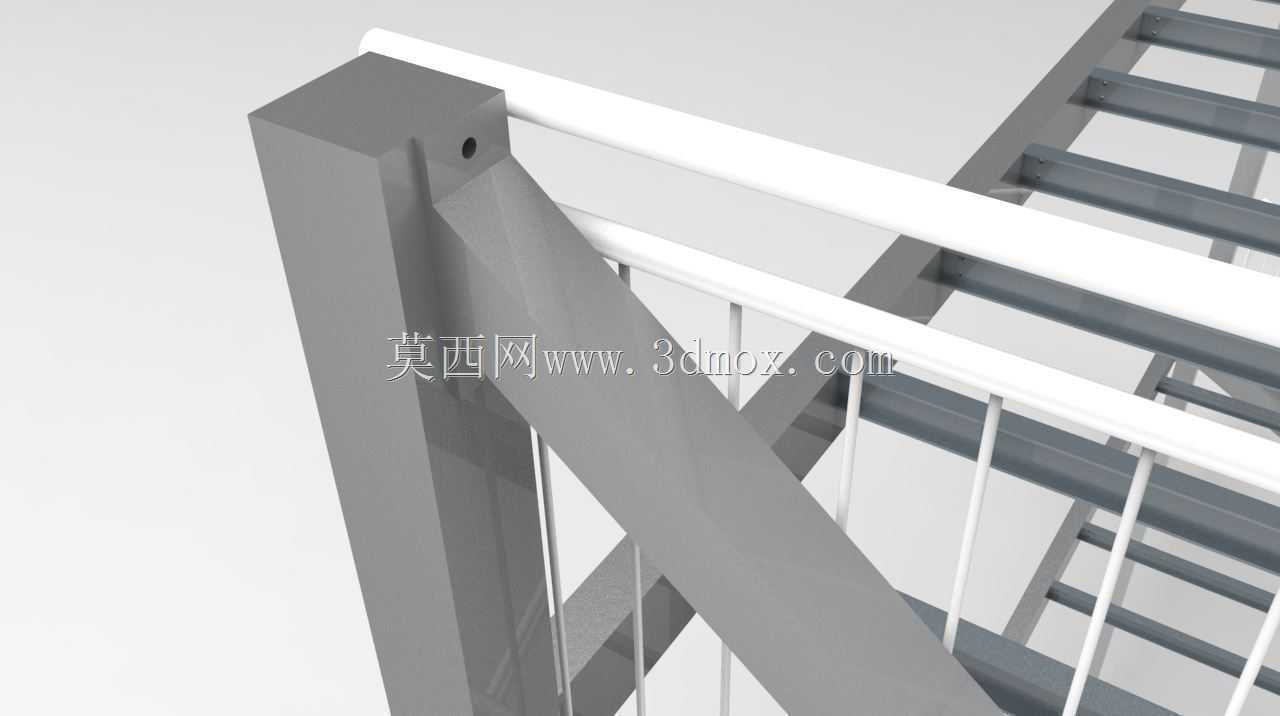

　　两层平台的承载面均采用型钢焊接的格栅板铺设，格栅条的间距控制在30mm以内，既满足作业人员行走的防滑需求，也能避免小型工具、零件从缝隙掉落，同时格栅结构的镂空设计可减少平台整体风阻，在半敞开式厂房内使用时不会因强风产生额外的结构荷载。每层平台的临边位置均设置一体式防护栏杆，栏杆高度符合工业作业防护标准，横杆分为上下两层，中间设置密排的竖向挡杆，栏杆底部加装100mm高的挡脚板，可防止作业时工具滚落至平台下方，规避高空坠物的安全风险。

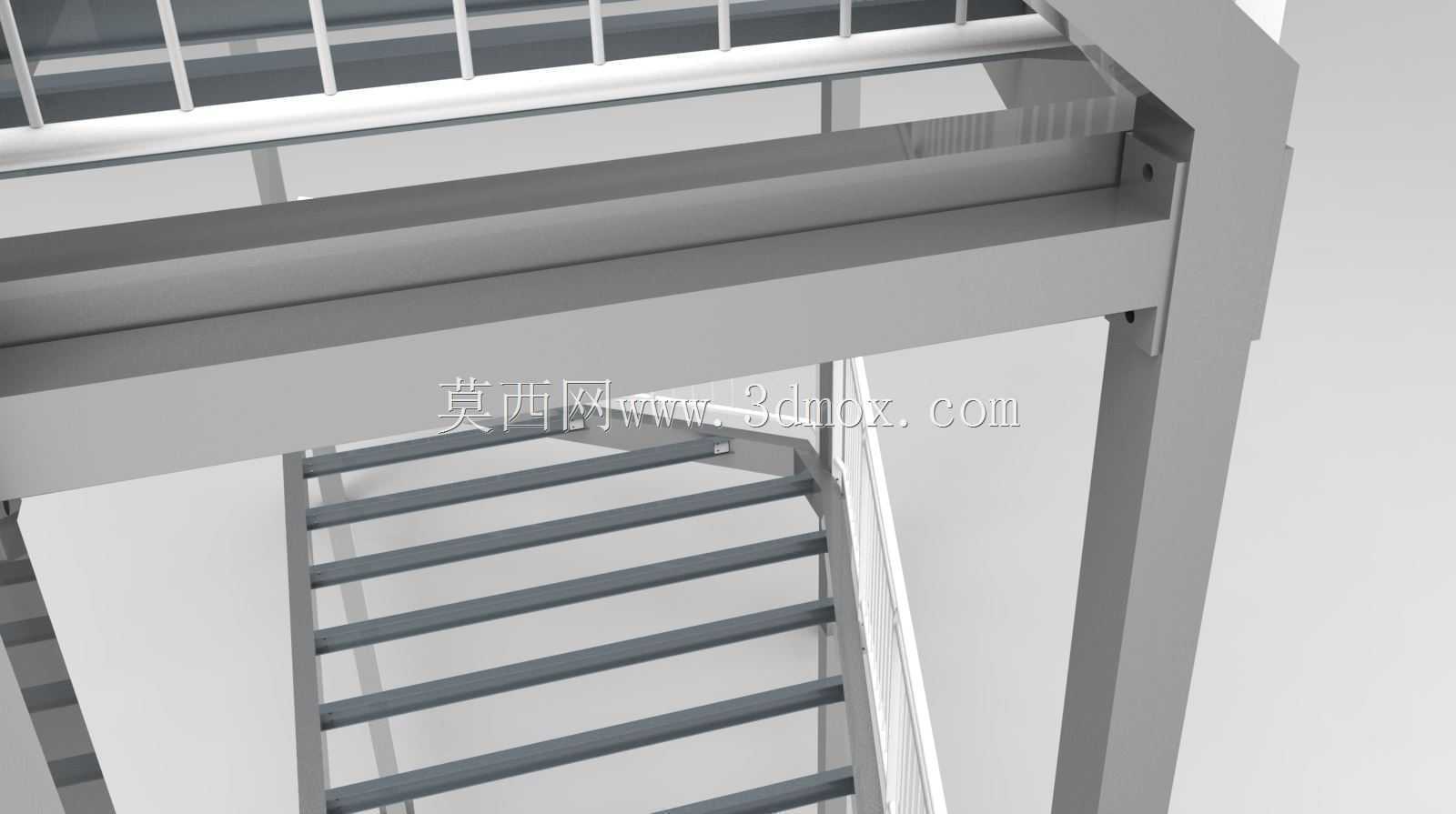

　　上下层之间设置斜向钢梯作为通行通道，梯段的踏步采用防滑花纹钢板弯折成型，踏步高度与宽度按照人体工程学参数设置，保证作业人员上下通行时的步幅舒适，梯段两侧同样设置与平台护栏同规格的扶手，梯段上端与上层平台的钢梁焊接固定，下端与地面预埋的钢板连接，整体通行宽度可满足单人携带工具顺畅通行，也可适配小型手推工具车的上下转运需求。

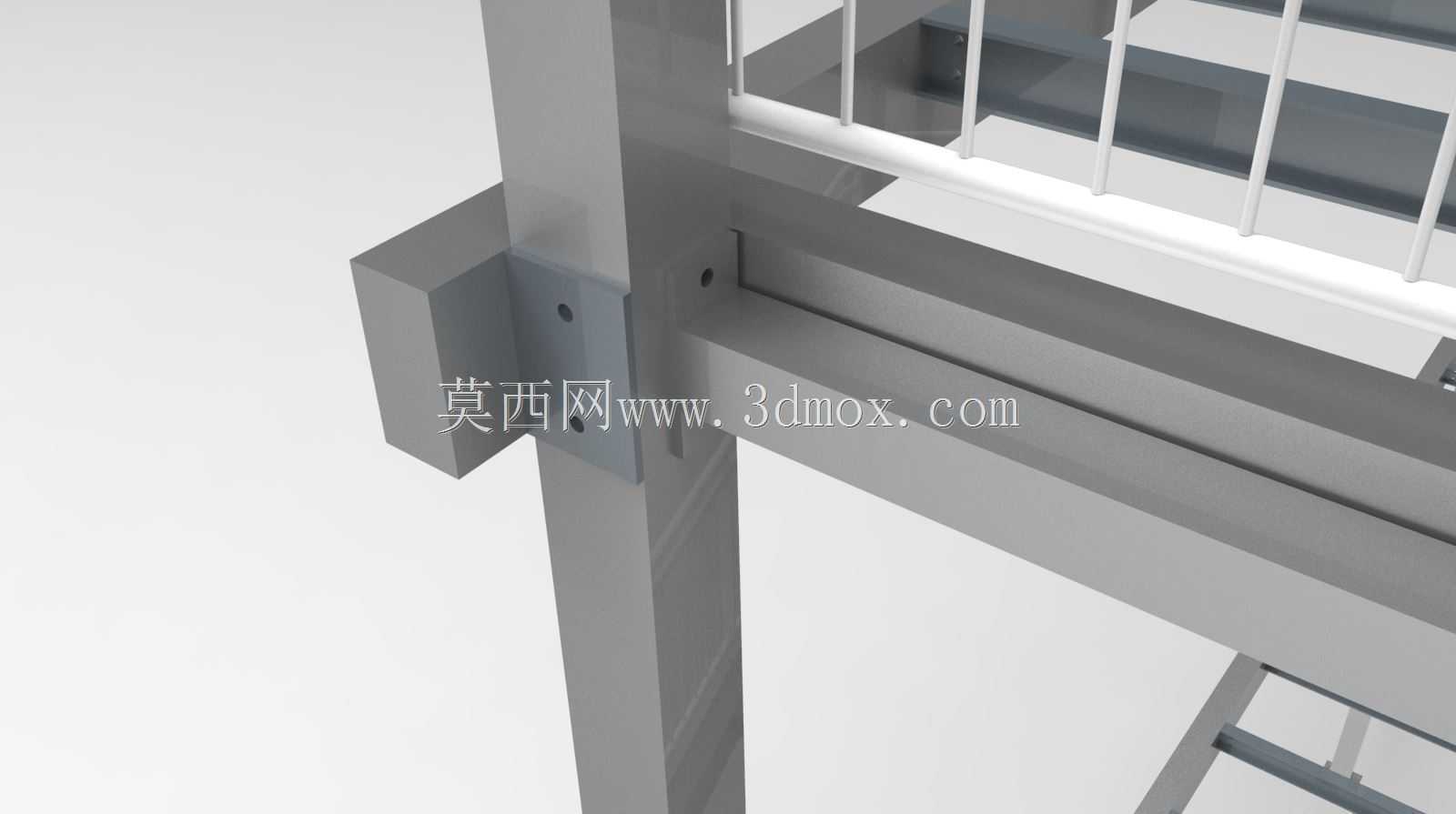

　　设计过程中优先考虑结构的受力合理性，主横梁与立柱的连接节点采用加劲肋焊接的方式，在横梁与立柱的交接位置焊接三角形加劲板，分散节点处的集中应力，避免长期荷载作用下节点出现焊缝开裂的问题。所有钢构件的焊接位置均做满焊处理，焊后打磨焊渣并做防锈涂装，涂装层分为底漆与面漆两层，可适配常规工业厂房内的潮湿、多粉尘环境，延长结构的整体使用寿命。

　　安装边界方面，平台的整体横向跨度可根据现场实际场地调整，单段立柱的最大承载能力满足每层每平方米200kg的均布荷载要求，可覆盖常规工业操作、轻型物料暂存的荷载需求，平台的上层高度可根据配套设备的操作高度定制，保证作业人员站在平台上时，操作位处于人体站立操作的舒适高度区间，减少长期作业的疲劳感。平台的所有构件均采用模块化拆分设计，运输时可将立柱、横梁、梯段、护栏拆分打包，运至现场后通过螺栓配合焊接的方式快速组装，无需大型吊装设备即可完成安装，适配现有厂房内的改造施工场景，不会对厂房内已投产的设备运行造成过长时间的影响。

　　在实际使用场景中，这类钢结构平台可直接搭配生产线的高位设备布置，比如在大型涂装设备、高位输送线旁设置，作为设备日常巡检、参数调整、故障维修的固定站位；也可在仓储区域内组合布置，形成多层拣选作业面，提升仓储空间的垂直利用率；还可作为厂房内的临时设备安装基座，将小型配套设备固定在上层平台，释放地面的作业空间。结构设计时预留了后续拓展的接口，若后续需要延长平台长度、增加附属的物料滑道、管线支架，可直接在现有横梁上通过螺栓连接附加构件，无需对原有主结构做大规模改动，适配工厂产能调整、布局变动的柔性需求。
