现代风格塑料橡胶复合轻便脚踏结构

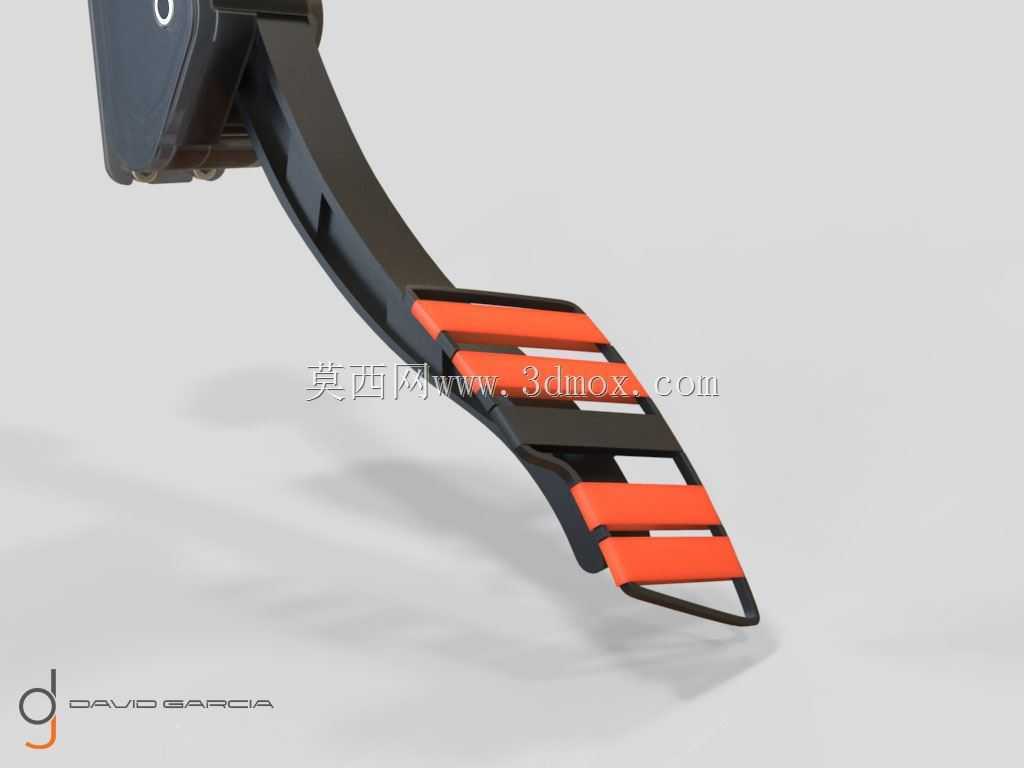

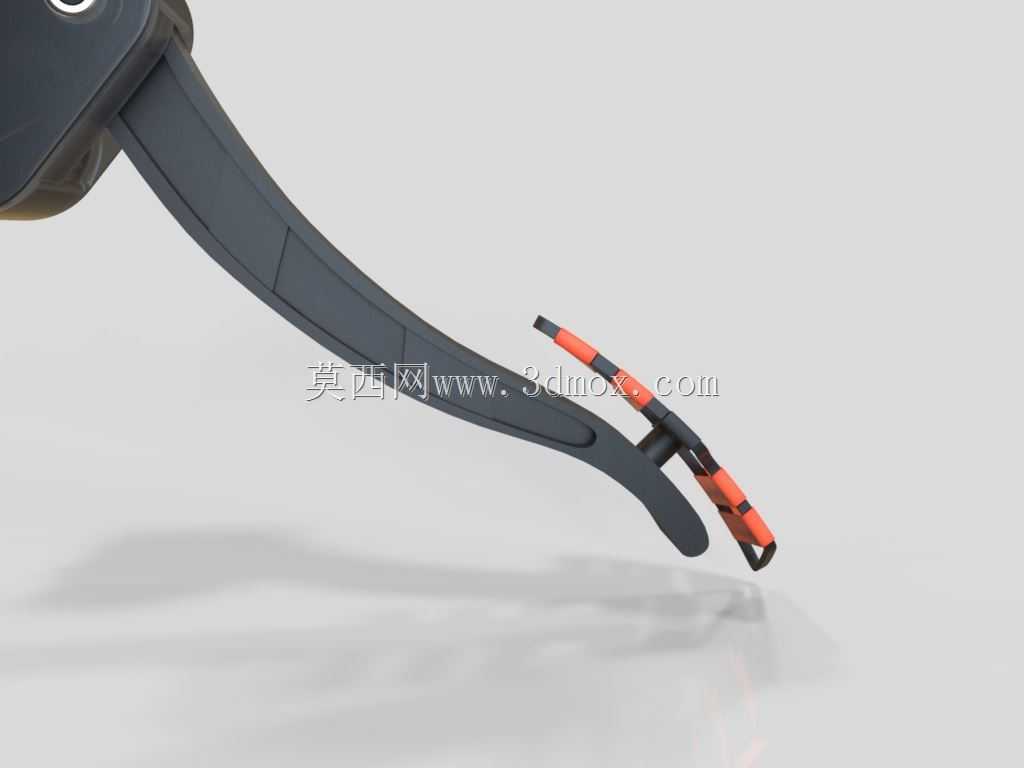

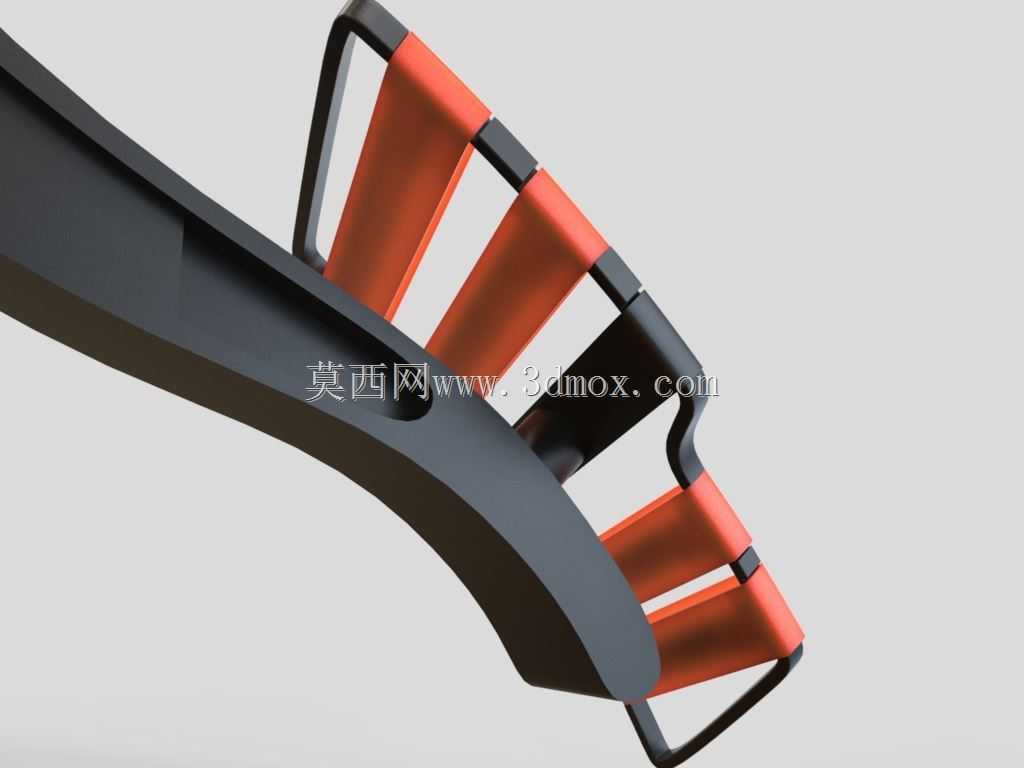

　　这类脚踏结构的应用场景覆盖多类需要人工踩踏触发操作的设备端，常见于小型代步工具、健身器材、轻型工业操作工位的触发控制端，区别于传统金属冲压焊接的脚踏件，这款结构采用塑料与橡胶复合的设计思路，核心是在满足踩踏受力要求的前提下，尽可能降低构件自重，同时优化踩踏接触的脚感。从结构设计逻辑来看，主体承力臂采用改性工程塑料一体注塑成型，臂身做了等强度的变截面处理，靠近安装固定端的截面厚度更大，向踩踏端逐步过渡收窄，同时在臂身内侧设置了纵向的加强筋结构，筋条高度随受力弯矩变化调整，避免材料冗余的同时保证长期踩踏下不会出现塑性形变。踩踏接触区域采用分段式的橡胶嵌条设计，橡胶条卡接在塑料基座的预留卡槽内，表面做了横向的防滑齿纹，

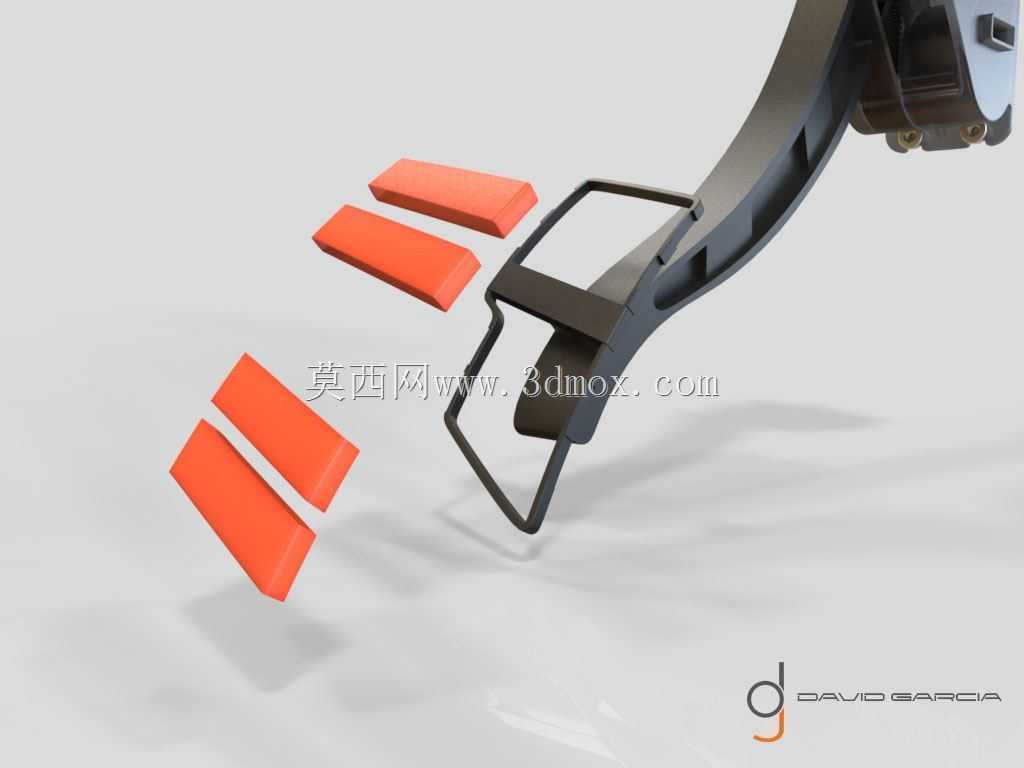

　　雨天或者鞋底带水的工况下也能保证足够的接触摩擦力，不会出现踩滑脱位的问题，分段式的布局也让橡胶件磨损后可以单独更换，不需要整体替换整个脚踏构件，降低后期维护的成本。安装边界上，固定端采用单轴铰接的连接方式，铰接孔内嵌有自润滑的铜套，适配直径12mm的铰接销轴，安装座的两个固定耳片间距控制在38mm，耳片上预留M6的螺栓过孔，可以直接适配多数现有轻型设备的脚踏安装位，不需要额外改动安装支架结构。踩踏端的有效接触宽度设计为110mm，长度方向从铰接点中心到踩踏端最外侧的距离为210mm，符合成年人脚部的平均尺寸范围，踩踏时的力臂长度经过测算，只需要施加不超过120N的下压力就可以触发对应的控制机构，操作力度适配多数人的发力习惯，

　　长时间反复踩踏也不会造成脚踝过度疲劳。结构的整体外轮廓做了大圆角过渡处理，没有尖锐的棱角凸起，避免使用过程中剐蹭裤腿或者磕碰造成损伤，臂身的镂空设计一方面是进一步降低自重，另一方面也可以让踩踏时带入的泥沙、积水直接从镂空处排出，不会在构件表面积攒造成卡滞或者加速材料老化。橡胶嵌条的邵氏硬度控制在65度左右，既不会因为过硬导致踩踏脚感生硬，也不会因为过软出现踩踏时形变量过大影响操作反馈的问题，塑料主体的材料选用添加了抗UV助剂的改性PP，户外工况下长期使用也不容易出现脆化褪色的问题。从受力传递路径来看，踩踏力通过橡胶条分散传递到下方的塑料承力格栅，格栅结构将力均匀传导到主承力臂，最终传递到铰接端的触发机构，

　　整个传力路径没有应力集中的薄弱点，经过10万次循环踩踏测试后，结构形变量不超过1.2mm，完全满足日常使用的耐久性要求。和传统全金属脚踏相比，这款复合结构的自重降低了62%，安装时不需要额外的支撑加强结构，单人就可以完成拆装作业，同时塑料和橡胶材料本身的阻尼特性，可以吸收踩踏时的部分冲击震动，不会像金属脚踏那样踩踏时产生明显的金属碰撞异响，在对噪音控制有要求的室内工位场景下适配性更好。设计过程中也考虑了不同使用场景的适配性，铰接端的复位弹簧安装位预留了多种规格的卡槽，可以根据需要搭配不同劲度系数的复位弹簧，调整踩踏的反馈力度，适配健身器材需要较大踩踏阻尼、代步工具需要适中反馈、工业触发工位需要轻触发力的不同需求。踩踏面的橡胶条高出塑料基座表面3mm，即使鞋底沾有少量油污，也能通过橡胶的形变增大接触面积，保证摩擦力足够，不会出现打滑的安全隐患。整个结构没有采用额外的粘接工艺，所有部件都是通过卡扣结构连接，生产组装时不需要涂胶或者焊接工序，装配效率更高，也方便后期的拆解回收，符合轻量化、易维护的现代机械构件设计趋势。
