车载便携概念水滴形储水瓶结构设计

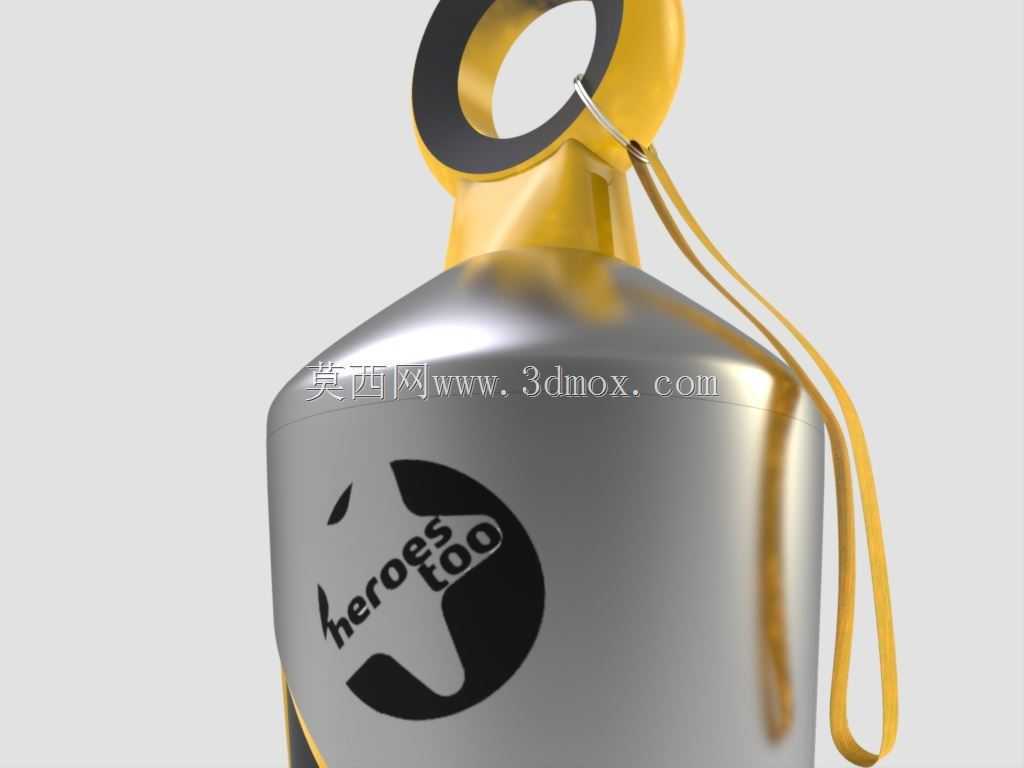

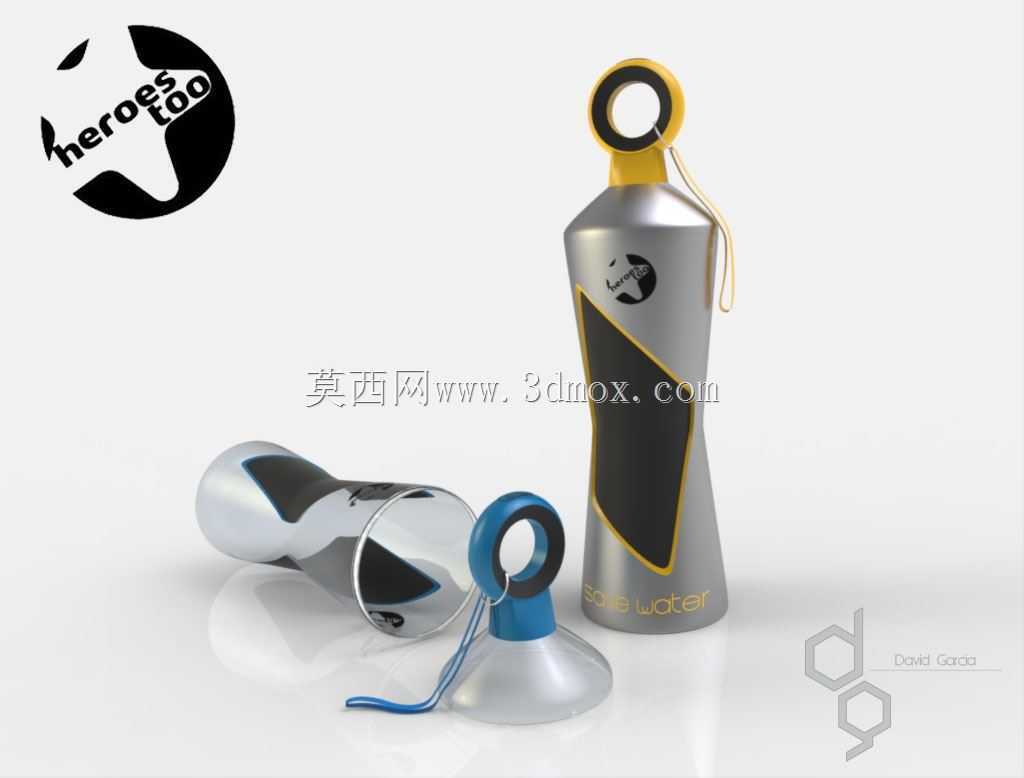

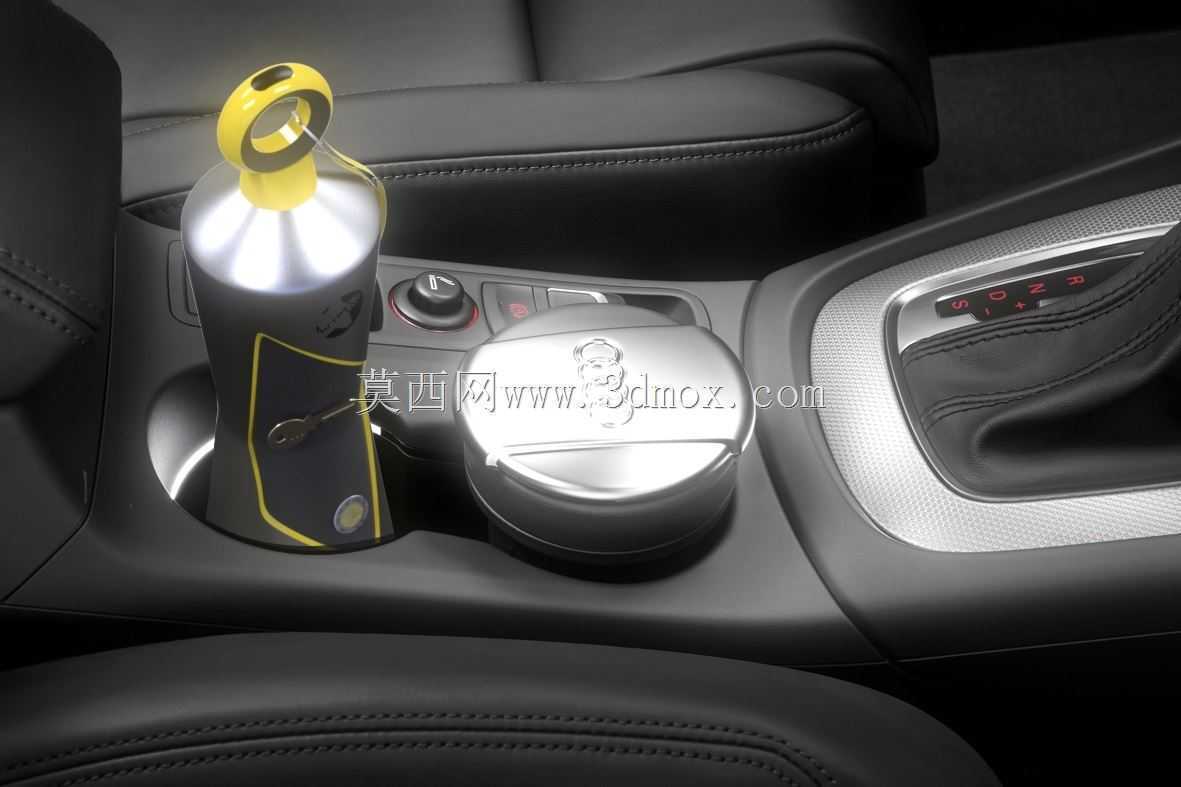

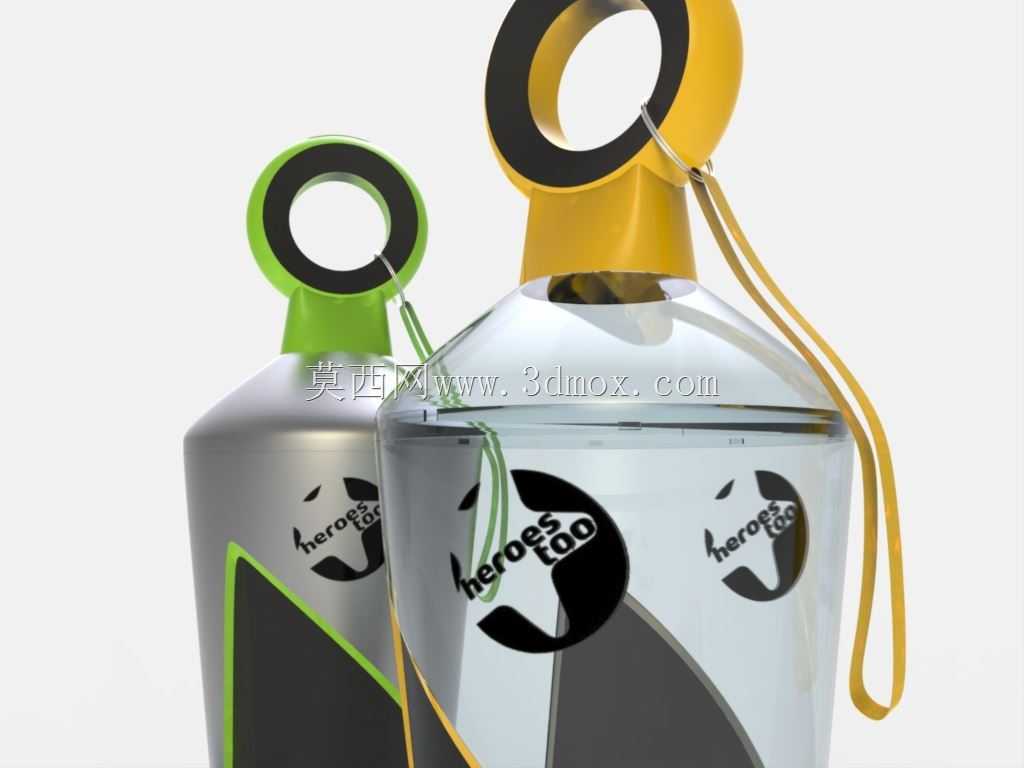

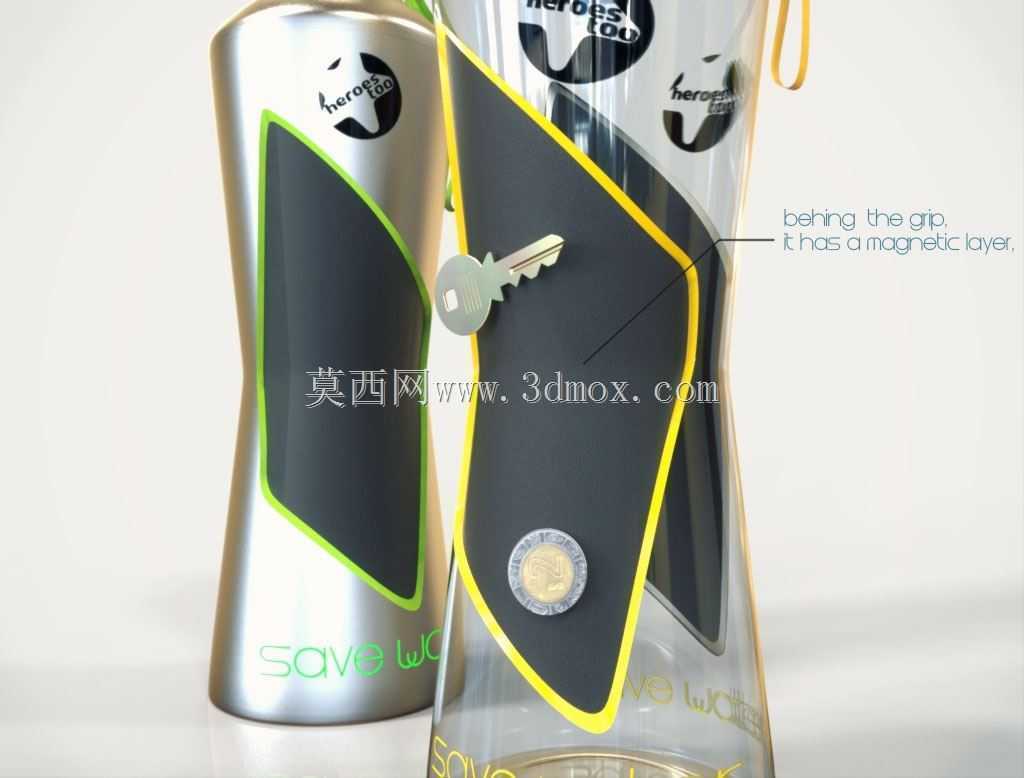

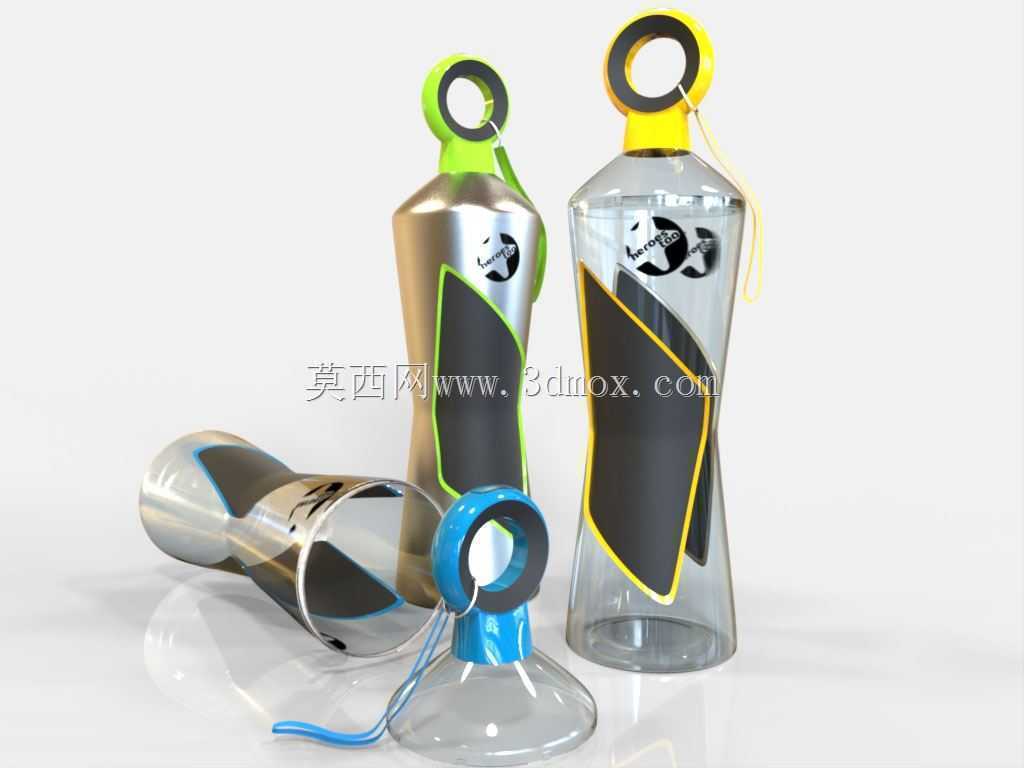

　　这款水滴造型的储水容器，最初的设计切入点是车载杯架的适配场景——日常乘用车前排中央杯架的常规内径在70-85mm区间，深度多为80-100mm，常规直身水瓶要么放进去晃荡产生异响，要么露出杯架过高在急刹时倾倒，这款产品的下部收窄弧度刚好贴合多数车型杯架的内凹曲面，放入后侧壁与杯架弹性卡爪的接触面积比普通圆柱瓶提升40%左右，过颠簸路面时不会出现松旷位移。顶部的挂环结构并非装饰件，做了120度的可翻转阻尼设计，除了放在杯架里使用，户外临时停靠时可以挂在车门储物格挂钩、座椅后背挂钩甚至车顶行李架的挂点上，挂环的承重阈值做了5kg的冗余设计，装满水后悬挂不会出现脱扣断裂。瓶身的双色包覆结构，外层是软质TPE防滑层，

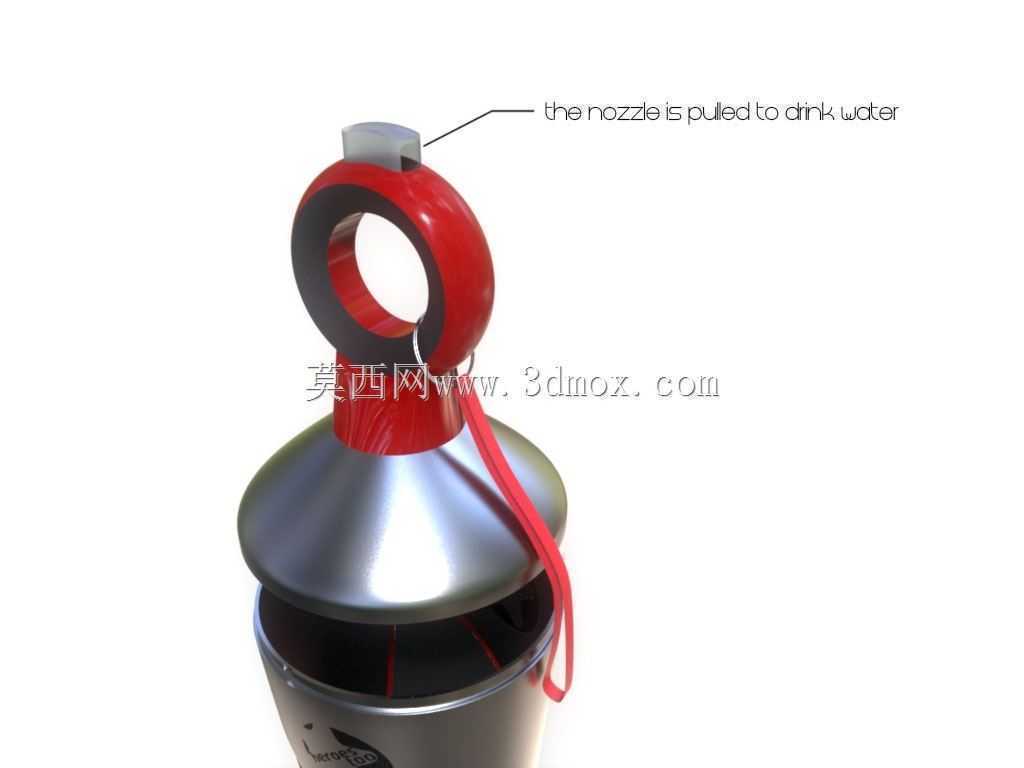

　　对应人手握持的指腹位置做了0.8mm的内凹弧度，夏天手心出汗或者冬天戴薄手套握持时，摩擦力比光面塑料瓶高不少，不会出现打滑脱手的情况；内层是食品级接触用的金属内胆，600ml的额定容量刚好覆盖成年人单次短途出行的饮水需求，不会因为容量过大导致瓶身总重过高，长时间握持产生手腕酸胀。顶部的扭转开合结构，摒弃了传统的螺旋瓶盖，旋转90度即可完成出水与密封的切换，单手就能操作，驾驶过程中不需要双手配合拧瓶盖，降低行车过程中的操作分心风险，密封结构做了双层硅胶圈，倒置或者放在杯架里遇到车身大幅倾斜时，不会出现漏水渗漏的情况，避免打湿车内的电子设备或者纸质文件。从结构建模的角度看，瓶身的水滴曲面是用G2连续的曲率做的过渡，没有尖锐的棱角，

　　一方面是避免磕碰时产生硬接触损伤，另一方面曲面的流线型也能降低放在杯架里时，空调风吹过产生的风噪，内胆和外层包覆层之间留了0.3mm的空气隔热层，装常温饮用水时不会因为外界温度变化导致瓶身外壁凝露，不会在杯架位置留下水渍。瓶身底部做了3mm厚度的减震胶垫，放在硬质台面上时不会产生磕碰异响，胶垫上的微小导气槽能避免瓶底和光滑台面形成真空吸附，拿取的时候不需要额外用力拔起。整体的尺寸边界控制非常严格，最大外径82mm，总高度190mm，除了适配车载杯架，常规的自行车水壶架、户外背包侧袋也能兼容放置，不需要额外定制专用的固定支架。在功能拓展性上，瓶身侧面预留了隐形的刻度标识，不需要额外粘贴标签就能直观看到剩余水量，

　　顶部的出水嘴做了可拆卸设计，日常清洁时可以完全拆解，避免长期使用后内部藏污纳垢，挂环内部还藏了一个小的密封仓，可以临时放一片净水片或者应急的维生素片，满足短途户外出行的应急需求。做结构校核的时候，瓶身的壁厚从底部到顶部做了渐变处理，底部受冲击概率高，壁厚做到2.2mm，上部握持区域壁厚1.8mm，既保证了整体的抗冲击强度，1.2米高度自由落体到水泥地面不会出现开裂漏水，又尽可能控制了瓶身自身的重量，空瓶重量控制在180g以内，不会给日常携带增加额外的负担。
