笔式便携雾化器产品结构设计方案

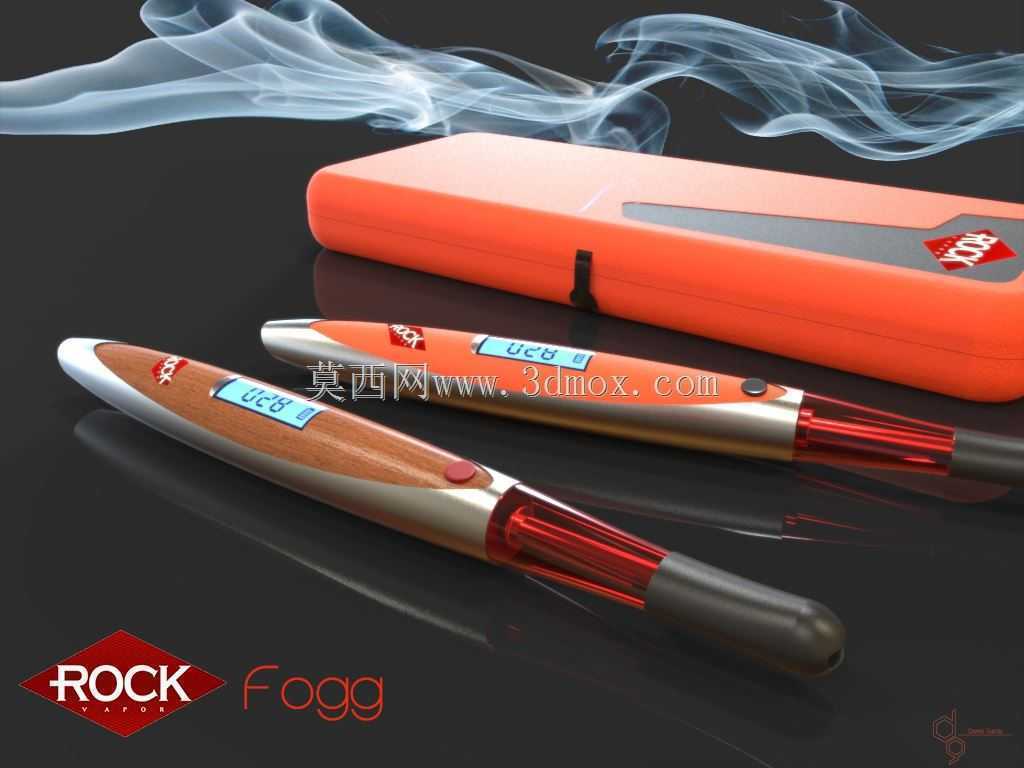

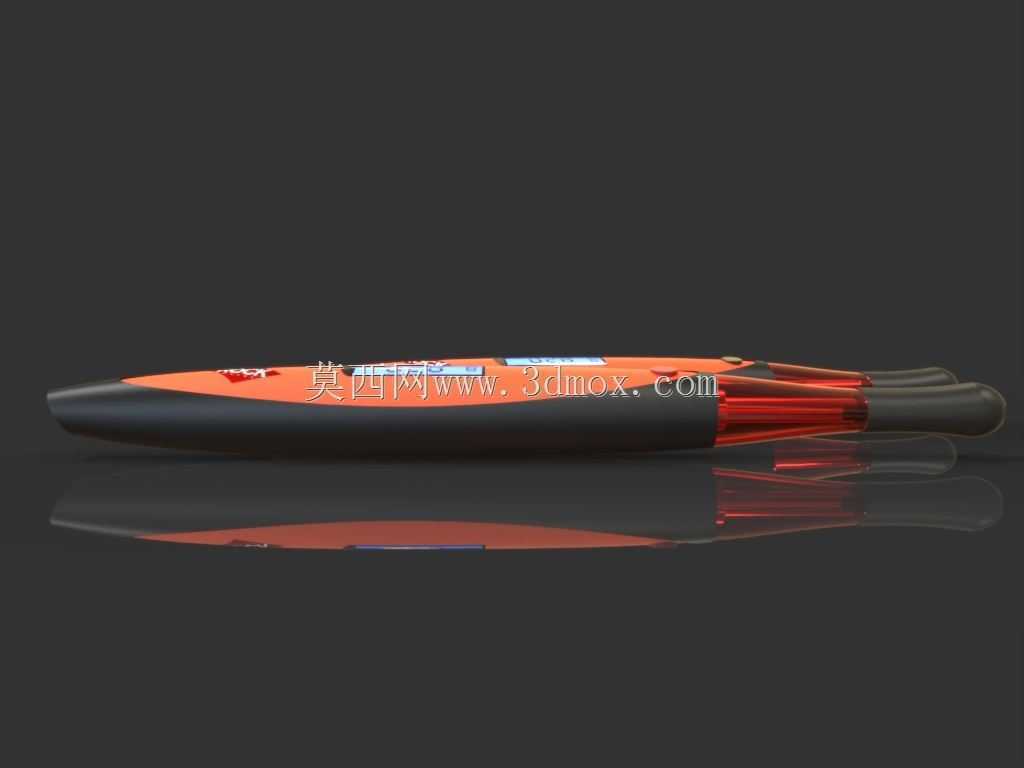

　　这款笔式便携雾化设备的结构设计，核心围绕随身使用场景的实际需求展开，整体采用类书写笔的修长圆柱构型，主体直径控制在14mm区间，总长度控制在155mm范围内，可直接适配常规笔袋、上衣胸袋、牛仔裤侧袋的收纳尺寸边界，收纳状态下无突出尖锐结构，避免剐蹭衣物面料。设备主体采用分段式拼接结构，从吸嘴端到尾端依次分为吸嘴段、雾化仓段、控制电路段、电池仓段四个功能模块，各段之间采用卡扣加硅胶密封圈的连接方式，既保证日常拆装更换耗材的便捷性，又能达到日常防泼溅的密封要求，避免口袋内的汗液、少量泼溅液体渗入内部电路。

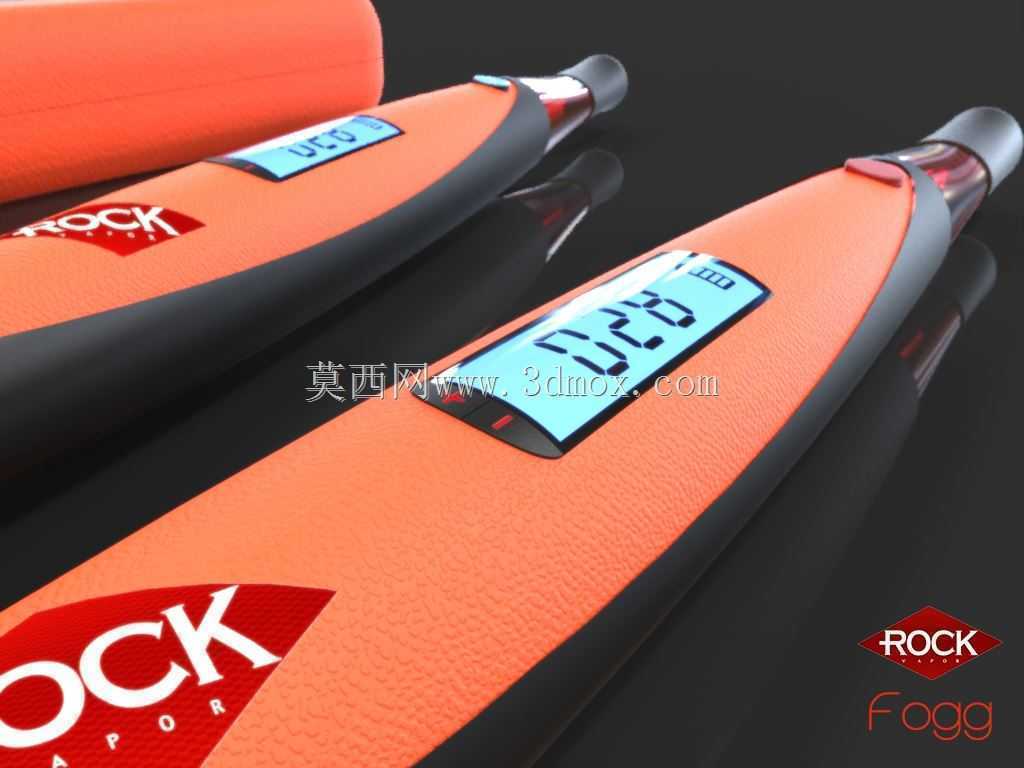

　　从功能实现逻辑来看，雾化仓段采用透明耐高温PC材质作为仓体外壁，可直观观察内部耗材剩余量，避免无耗材干烧损坏加热元件；加热组件采用嵌入式陶瓷发热体，固定在雾化仓中段的隔热衬套内，衬套采用PPS耐高温工程塑料，可将发热区域的温度阻隔在仓体内部，避免外壳温度过高造成握持烫伤。控制段集成了微型触发开关与状态指示灯，开关采用内嵌式圆弧按键，按键表面与外壳曲面保持齐平，避免收纳状态下误触启动，指示灯采用柔光导光结构，光线从按键边缘透出，可直观显示设备工作状态与剩余电量，不会产生刺眼的光线干扰。

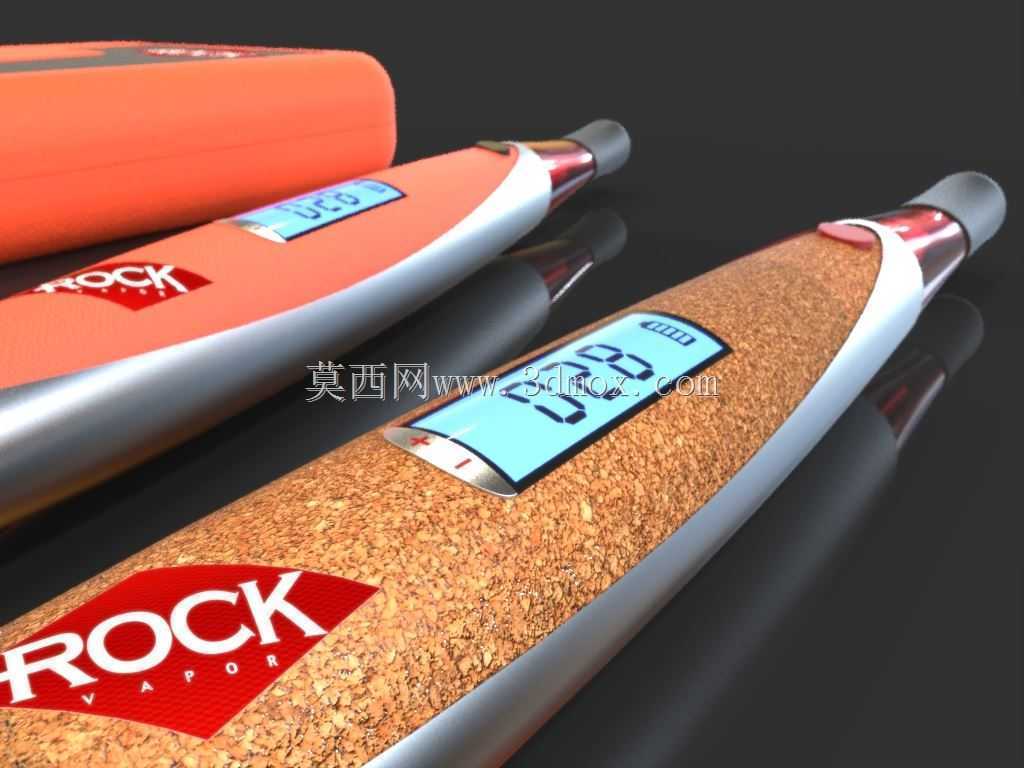

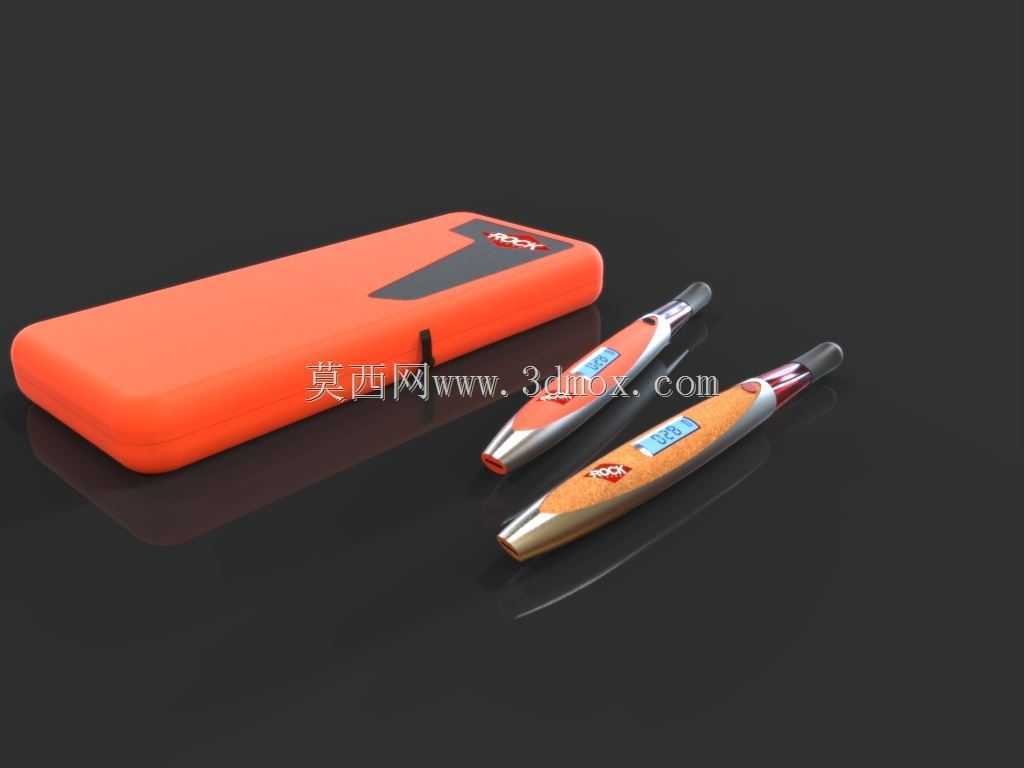

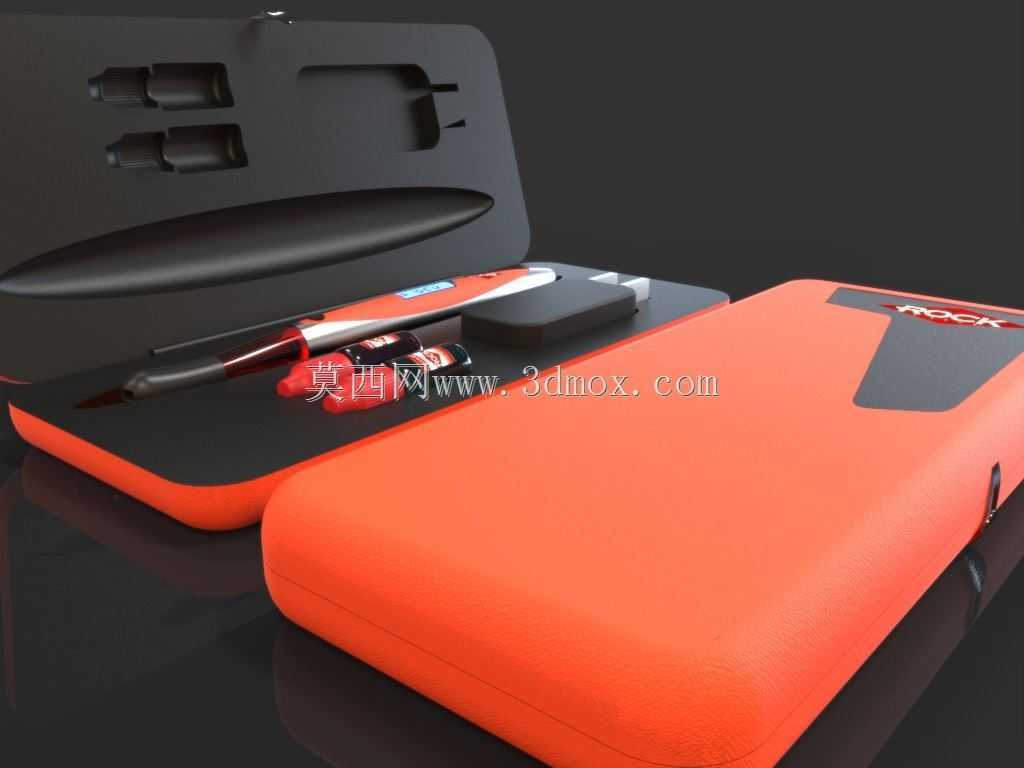

　　外观设计上采用多材质拼接的处理思路，握持区域嵌入软木材质的防滑贴片，软木的低导热特性可进一步隔绝内部热量传递，同时软木表面的自然纹理可提升握持摩擦力，即使手部出汗也不会出现打滑脱手的问题；金属装饰环采用阳极氧化铝合金材质，表面做细拉丝处理，兼顾结构强度与外观质感，各段拼接处的错位公差控制在0.05mm以内，保证整体外观的流畅性，没有突兀的台阶缝隙。配套的收纳盒采用长条形薄型构型，厚度控制在22mm，内部做适配设备轮廓的仿形绒布内衬，可同时容纳设备主体与两个备用雾化仓，收纳盒盖体采用磁吸扣合结构，开合力度控制在15N，单手即可完成开合操作，盒体边角做R8的圆弧过渡，放在包内不会硌坏其他随身物品。

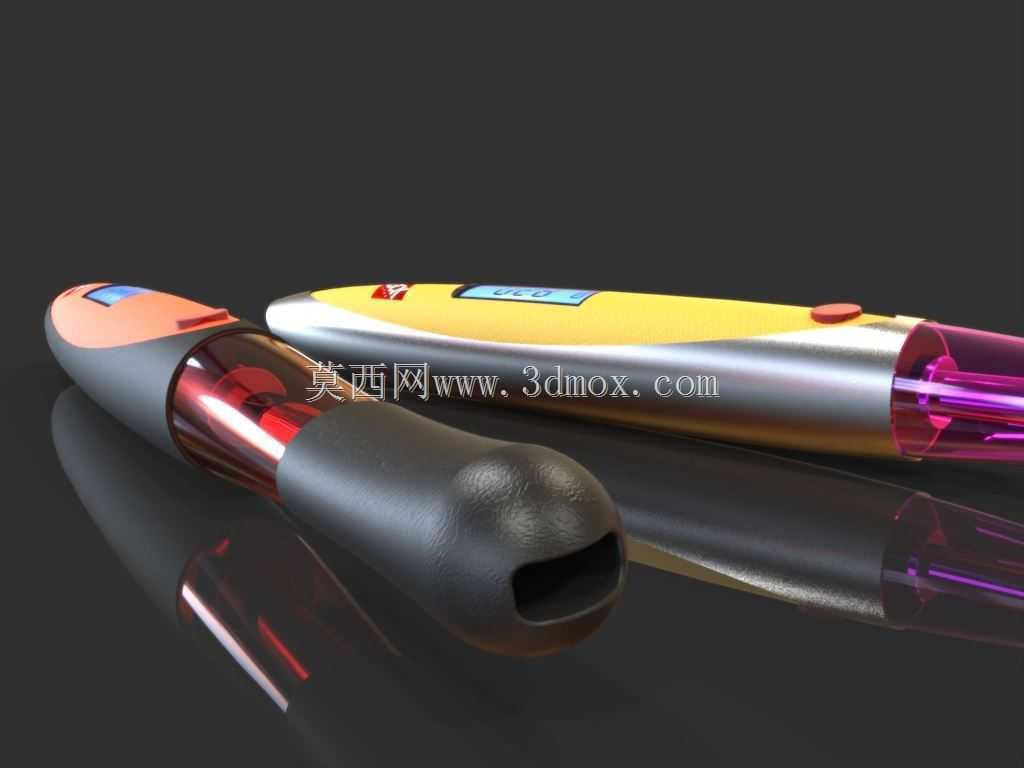

　　在结构可靠性设计上，设备整体做了1.2米自由跌落的结构校核，内部电池与电路模块采用泡棉缓冲包裹，各段连接卡扣设置防脱倒扣，跌落状态下不会出现分体脱落的问题；吸嘴段采用食品级PCTG材质，做可拆卸设计，可单独拆下进行清洁更换，吸嘴入口处做圆弧收边处理，贴合唇部接触轮廓，长时间含咬不会产生硌压感。电路部分的走线全部隐藏在内部的走线槽内，避免组装过程中线缆被挤压破损，电池仓设置过流保护板的安装位，与电池之间预留0.3mm的散热间隙，保证长时间工作状态下的热量可顺利散出。

　　从实际使用场景的适配性来看，该设备的重量控制在45g以内，单手握持时的重心落在握持区域的中心位置，长时间握持不会产生坠手感；启动逻辑采用长按触发的方式，按键按下时长达到1.5秒才会启动加热，避免短时间误碰触发，工作状态下再次短按即可切断电源停止工作，操作逻辑符合手持小型电子设备的使用习惯。设备外壳的所有外露棱边全部做R0.5以上的圆角处理，没有锋利的边角，日常取放过程中不会划伤手部或者勾坏衣物织物。
