乐高积木配套滑轮车轮结构设计

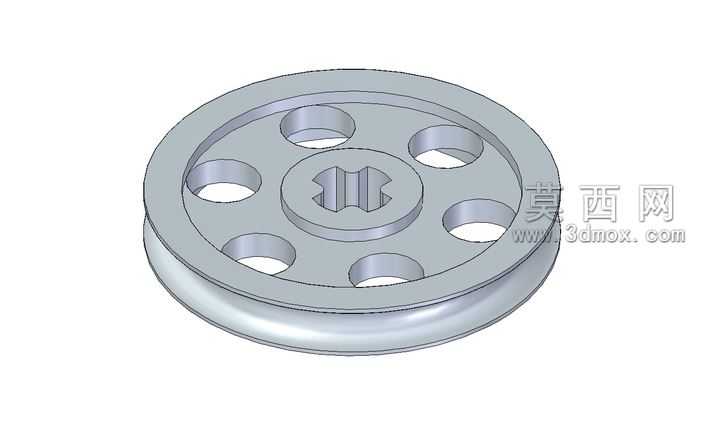

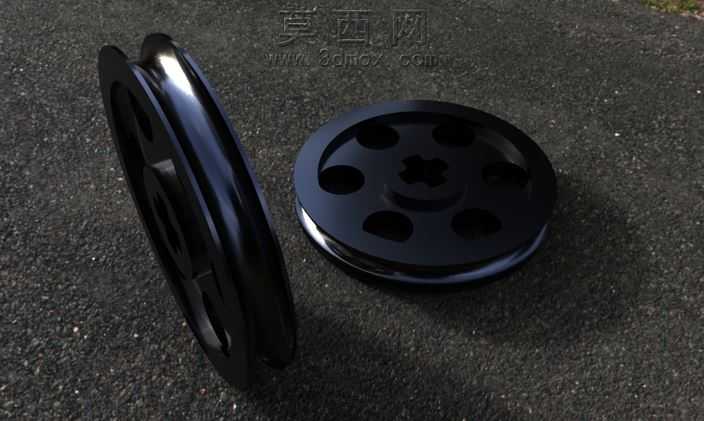

本作品为适配乐高拼插体系的滑轮式车轮三维建模设计，整体采用参数化建模思路完成全结构搭建，建模过程中严格对齐乐高标准拼插接口的尺寸公差，保证与常规乐高科技系列积木的装配兼容性。模型整体为圆盘式轮体结构，中心区域设计为内花键式轴孔，花键齿形采用标准渐开线轮廓优化，既可以适配乐高十字轴类连接件，也能保证扭矩传递过程中的受力均匀性，避免长期拼插使用出现的孔位磨损、打滑问题。轮体盘面均匀分布六个圆形镂空减重孔，孔位采用等角度环形阵列排布，在保证轮体结构强度的前提下最大程度降低零件自重，同时镂空结构也还原了经典乐高滑轮轮的外观辨识度。轮体外缘设计有内凹的轮槽结构，槽面做圆弧过渡处理，可适配橡皮筋、传动带类零件实现皮带传动功能，拓展积木拼搭中的机械传动场景。建模过程中对所有棱边做了统一的圆角倒角处理，还原注塑零件的脱模工艺特征，避免尖锐棱角带来的安全隐患，同时也匹配乐高积木零件一贯的圆润手感。材质渲染阶段采用哑光浅灰色工程塑料质感，模拟ABS注塑零件的表面肌理，对轮体的高光、反射参数做了精细化调整，还原真实塑料零件的视觉表现，结构上轮体分为轮毂、轮辐、轮缘三个层级，各层级之间的衔接厚度经过力学仿真验证，既满足玩具类零件的抗冲击强度要求，也符合注塑生产的壁厚均匀性原则，避免实际生产中出现缩痕、翘曲等工艺缺陷。整体设计兼顾了拼插玩具的装配精度、使用强度与外观还原度，可直接用于积木类玩具的结构验证、3D打印定制或者虚拟拼搭场景使用。
