天然气空气混合用扩压器叶片结构设计

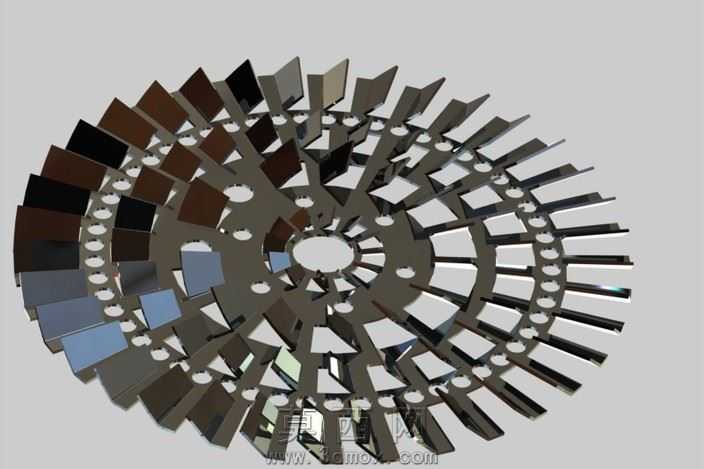

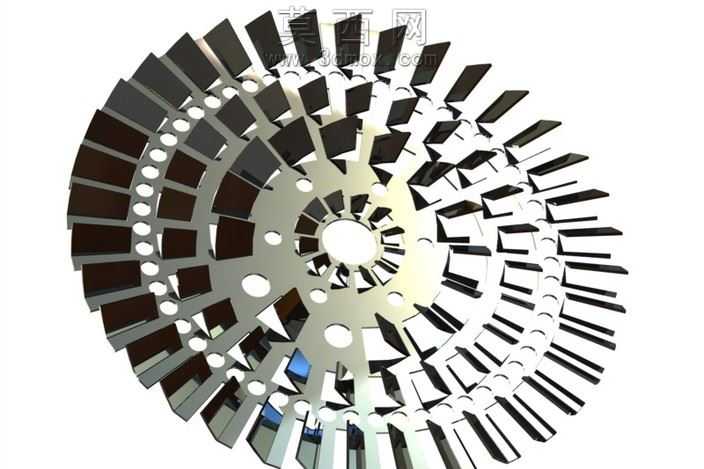

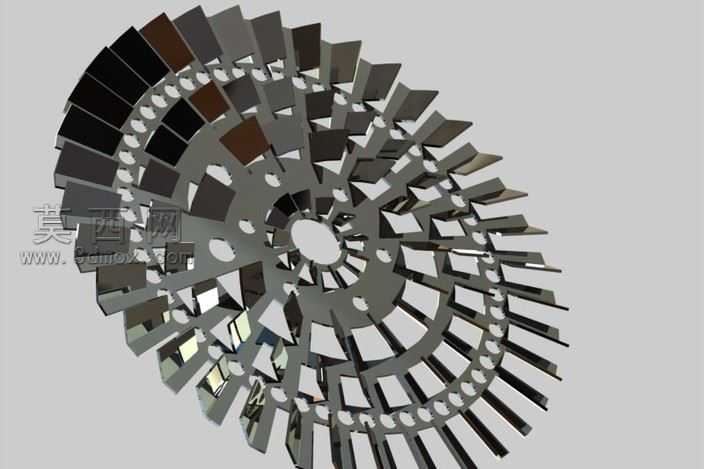

本作品为适配空气与天然气混合工况的扩压器叶片三维建模成果，建模阶段围绕流体导流的核心功能展开结构推演，首先确定环形阵列的整体排布逻辑，以中心安装孔为定位基准，沿周向均匀规划数十组叶片的安装位点，保证气流经过时的周向分布均匀性。建模过程中对叶片型面做了针对性优化，采用渐变形的翼型截面设计，从叶根到叶顶的厚度、扭转角度均做平滑过渡处理，既保证叶片自身的结构强度，也能引导气流在流经叶栅通道时逐步完成减速增压，同时实现空气与天然气两股流体的充分剪切混合。材质渲染阶段选用金属质感的高反光材质，模拟实际加工所用的不锈钢或合金钢材的表面特性，清晰呈现叶片边缘的倒角处理、叶根与轮盘连接位置的圆角过渡细节，避免应力集中问题的出现。结构设计上兼顾了安装适配性，轮盘部位预留的镂空结构既减轻了整体构件重量，也能在高速旋转时降低风阻损耗，叶片与轮盘的连接部位做了一体化的衔接处理，减少装配间隙带来的气动损失。设计思路围绕混合效率与运行稳定性两个核心目标展开，通过调整叶片的安装角度、相邻叶片的间距，控制气流在叶栅内的停留时间与湍流强度，确保两种气体在流出扩压器时能够达到均匀混合的状态，满足后续燃烧工况的进气要求，整个建模过程严格遵循流体机械的结构设计规范，所有曲面均做了连续性校验，保证模型可直接用于后续的仿真分析与加工生产参考。
