双层悬挂式物料周转置物架结构设计

　　这款双层悬挂置物结构的设计初衷，是面向车间小件物料临时周转、工件表面处理后沥干晾晒、零散工装分类悬挂存放这类零散场景，解决生产现场小件物品随意堆放、拿取效率低、沥干工件积液残留污染台面的实际问题。很多机加工、表面处理车间的小件周转一直是现场管理的痛点，小批量加工后的零件清洗后需要沥干，零散的工装夹具、吊具没有合适的悬挂位置，传统的固定台面置物架无法适配悬挂需求，积液容易在台面积攒造成二次污染，这款结构刚好针对这类痛点做了针对性设计。

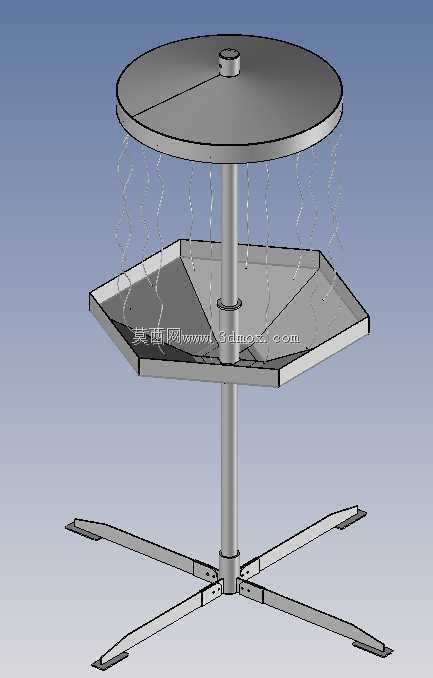

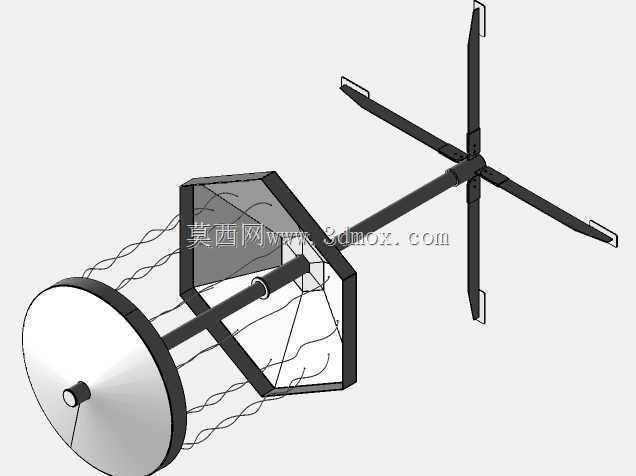

　　整体采用中心立柱承载的对称式结构，底部采用十字交叉支腿布局，支腿末端做了向外延伸的平展支撑脚，安装时不需要打膨胀螺栓固定，直接放置在平整地面即可，支撑脚的接触面积经过核算，在满负载悬挂状态下不会出现侧翻，支腿的展开宽度控制在1.2米范围内，不会占用过多的车间通道空间，适配大多数生产工位旁的空余区域摆放。中心立柱采用圆管型材加工，上下两层承载盘通过锁紧套固定在立柱上，层间距可以根据悬挂物料的长度自由调整，不需要额外打孔，松开锁紧套即可上下滑动调整位置，调整到位后拧紧锁紧螺钉即可完成固定，适配不同长度的悬挂物件使用。

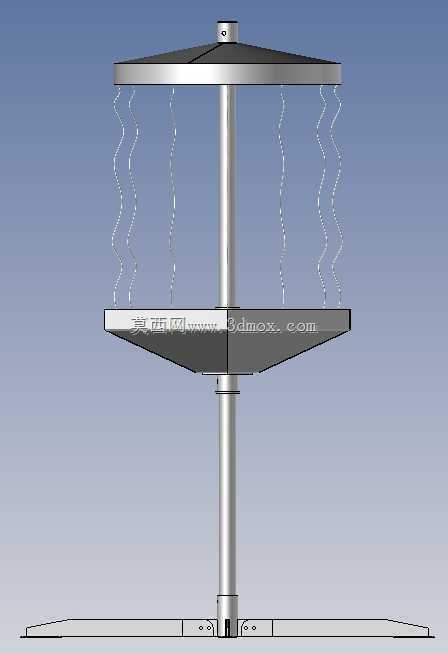

　　上层承载盘为圆形结构，盘面边缘均匀分布了多组悬挂点位，设计时特意将悬挂点位做了下沉式处理，悬挂用的链条或者挂钩不会在盘面上滑动移位，每个悬挂点位的额定承载经过核算，单点位可承载5kg以内的小件物品，整层总承载不超过50kg，满足小件工件、工装的悬挂需求。下层承载盘采用六边形结构，盘面做了1.5度的向内倾斜角度，悬挂物件滴落的积液会顺着盘面坡度流向中心立柱位置，中心位置预留了积液导流接口，可以外接引流管将积液导流到指定的废液收集容器内，不会出现积液漫流到地面的情况，保持生产现场的整洁。

　　设计过程中特意简化了整体的零件数量，所有结构件都采用常见的标准型材加工，没有定制异形件，生产加工时不需要开模，直接切割型材后焊接、表面喷塑即可完成制作，加工成本低，后期维护更换零件也很方便。悬挂连接件没有采用刚性杆件，而是选用链条作为悬挂受力件，一方面链条的长度可以根据使用需求自由调整，适配不同悬挂高度的要求，另一方面链条属于柔性连接件，拿取悬挂物件时可以小范围拉动，不需要探身到架体内部，操作更顺手，同时柔性连接也能避免硬碰撞造成的工件表面磕碰损伤，针对表面处理后的精密小件尤其友好。

　　实际使用场景中，这款结构可以放置在清洗工位旁，用来悬挂清洗后的待沥干工件，下层盘承接滴落的清洗液；也可以放置在工装存放区，用来悬挂常用的吊具、夹具、小型工具，拿取时一目了然，不需要在工具柜里翻找；还可以放置在喷涂、晾干工位旁，悬挂喷涂后的小件待晾干，通风效果比平放台面好很多，晾干速度更快，也不会出现接触面的漆面积液留痕问题。结构整体的高度控制在1.8米，符合成年人站立操作的舒适高度，不需要抬手过高或者弯腰操作，长时间使用也不会产生操作疲劳。

　　安装边界方面，这款置物架不需要复杂的安装步骤，所有部件采用螺栓拼接，到货后只需要将底部支腿与中心立柱锁紧，再安装上下两层承载盘即可投入使用，不需要专业安装人员，普通车间操作人员即可完成组装。放置时只需要保证地面平整度误差不超过5mm，不需要额外的固定措施，移动时可以通过支腿末端的预留孔位加装万向脚轮，改成可移动结构，适配需要频繁变换工位的使用场景。结构整体没有易损件，所有连接部位都采用标准紧固件，出现松动时直接拧紧即可，日常维护只需要定期清理下层盘内的残留积液、杂物，不需要额外的保养操作，使用寿命长，适配多场景的生产现场使用需求。
