户外商用熏鱼加工烟熏处理设备结构

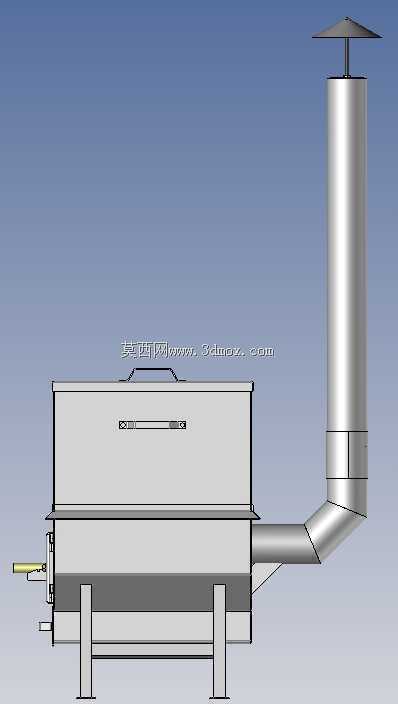

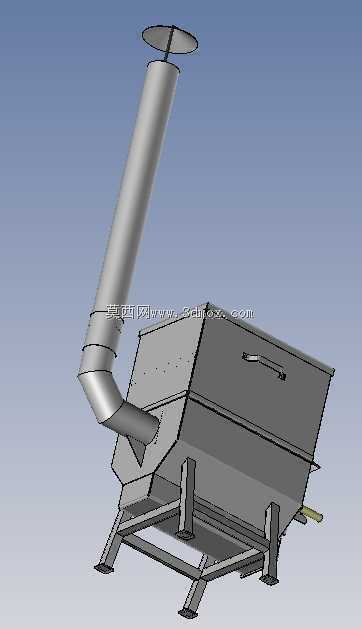

　　这款熏制设备主要面向小型水产加工门店、户外农家乐、特色熟食作坊的熏鱼制作场景，区别于大型工业化烟熏生产线，整体结构紧凑，无需复杂的厂房配套即可完成安装部署，适配小批量多批次的特色熏鱼加工需求，也可拓展用于熏制腊肉、豆干等其他需要烟熏工艺的食材。从结构布局来看，设备主体采用上部敞口的箱式腔体设计，腔体侧壁做了加厚处理，减少熏制过程中的热量散失，同时避免外壁温度过高带来的操作烫伤风险；腔体顶部设置可开合的密封盖，盖体加装简易提手，方便操作人员开合投放食材、清理内部积灰，盖体与腔体的贴合面预留密封槽，可嵌入耐高温密封胶条，减少熏烟从非排烟通道溢出的问题。排烟系统采用侧接弯管加竖直烟囱的结构，弯管从腔体侧上方引出，

　　通过45度弯头衔接竖直向上的烟囱，烟囱顶部加装防雨挡烟帽，既可以保证熏烟在烟囱抽力作用下顺畅排出，避免烟气倒灌进入操作区域，也能在户外使用时阻挡雨水顺着烟囱落入腔体内部，影响熏制效果。腔体底部采用倾斜式导油导灰设计，熏制过程中产生的鱼油滴落、木屑燃烧后的灰烬会顺着倾斜底面汇集到侧方的排出口，无需操作人员探入腔体内部即可完成残渣清理，大幅降低日常维护的工作量。支撑部分采用方管焊接的一体式机架，四条支腿做了外扩式设计，增大设备的支撑跨距，即使在户外不平整的地面放置，也能保证整体稳定性，支腿底部预留安装孔位，如需长期固定使用，可通过膨胀螺栓将机架与地面硬化层连接，避免操作过程中设备移位。从设计逻辑上，这款设备没有采用复杂的电控温控结构，

　　整体以纯机械结构实现烟熏功能，降低了设备的故障概率，也适配没有稳定供电的户外经营场景，操作人员可通过调整烟囱出口的挡板开度，控制腔体内的熏烟流速与留存时间，进而调整食材的熏制程度，适配不同风味的产品制作需求。安装边界方面，设备整体占地尺寸约1.2米长、0.8米宽，烟囱最高点距离地面约2.2米，安装时需要保证烟囱上方无遮挡的电力线路、易燃搭建物，设备与周边木质结构、易燃物料的安全距离不小于0.5米，避免高温引燃周边物品；腔体内部可根据加工需求分层挂载不锈钢挂架，或者放置多孔托盘，单次可处理15-20公斤的生鲜食材，满足小型经营场景的日加工量需求。腔体的进料口高度设置在距离地面0.9米的位置，符合成年人站立操作的舒适高度，

　　操作人员无需弯腰即可完成食材投放、翻面等操作，长时间作业也不易产生疲劳。在细节设计上，腔体侧壁预留了观察口位置，可加装耐高温玻璃视窗，操作人员无需开盖即可观察内部食材的熏制状态，减少开盖导致的热量与熏烟流失；侧方的排灰口加装插板式阀门，正常熏制时阀门关闭保证腔体密封性，清理残渣时拉开阀门即可让积灰顺着斜面排出，操作简单无需额外工具。整体结构的焊接处都做了圆角打磨处理，没有尖锐的毛刺棱角，避免操作人员在搬运、使用过程中被划伤，所有与食材、熏烟接触的部位都采用食品级不锈钢材质制作，符合食品加工设备的卫生要求，也能耐受熏制过程中的高温、潮湿环境，长期使用不会出现锈蚀掉屑的问题，延长设备的整体使用寿命。
