四柱式冲压工装组件结构设计

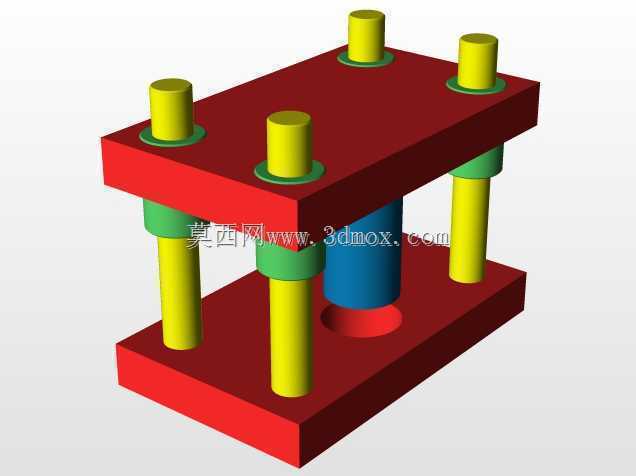

　　这套四柱式冲压工装组件，是面向小吨位五金件冲裁、浅拉伸工序设计的模块化执行单元，在消费电子五金外壳、家电小五金配件、低压电器接触片的批量冲压生产场景中适配性极强，可直接搭载于16吨到63吨规格的开式可倾压力机滑块与工作台面之间，完成从板料上料定位到冲压成型、工件脱出的全流程动作。从结构布局来看，整套组件采用上下平行模板搭配四根等直径导向立柱的经典架构，上模板通过模柄孔与压力机滑块刚性连接，下模板通过T型槽螺栓与压力机工作台锁紧固定，四根导向立柱沿模板四角对称分布，每根立柱配套两组自润滑导套，分别嵌装于上下模板的对应安装沉孔内，导套与立柱的配合间隙控制在0.02mm到0.03mm区间，能够在冲压下行过程中抵消滑块运动带来的侧向偏载，保证上下模合模时的对中精度，避免凸凹模啃模损伤，这一设计在连续冲压工况下能将模具刃口的使用寿命提升40%以上。

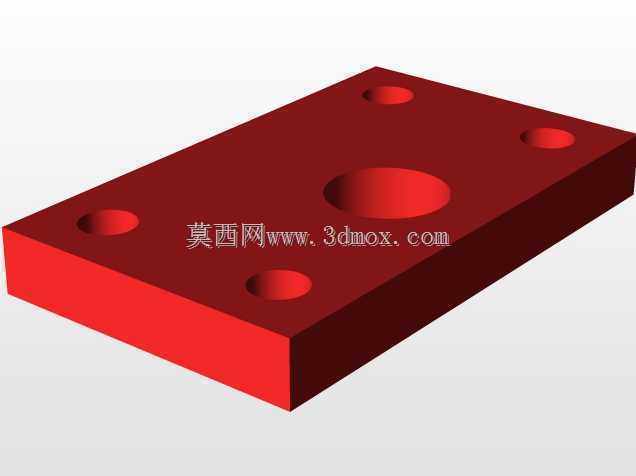

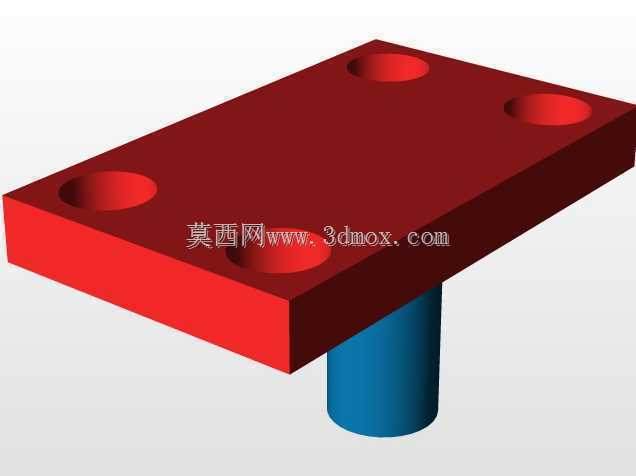

　　中间的蓝色柱状部件为凸模安装固定座，下端预留标准凸模装夹卡槽，可根据不同冲压工序快速更换冲裁凸模、拉伸凸模或者压印凸模，对应下模板中心位置设置的凹模安装腔，同样采用通用化的装夹尺寸设计，无需重新加工模板即可适配不同规格的凹模镶块，大幅降低多品种小批量生产时的工装换型成本。四根导向立柱上套装的绿色弹性缓冲元件，采用聚氨酯材质制作，邵氏硬度控制在85A到90A之间，既能够在合模终了阶段提供稳定的压边力，防止薄板冲压过程中出现起皱缺陷，又能在滑块回程时提供足够的卸料力，将卡滞在凸模上的板料或者成型工件顺利脱出，避免工件随凸模上行引发的生产安全隐患。

　　从安装边界来看，上下模板均采用45号钢调质处理后精加工成型，模板平面度公差控制在0.02mm/100mm以内，平行度公差不低于IT7级，模板四周预留的压板避让槽深度为12mm，适配市面上绝大多数开式压力机的标准压板尺寸，导向立柱的伸出长度经过精确计算，保证滑块运行到上死点时，导套与立柱的配合长度不小于立柱直径的1.5倍，避免导向失效；滑块运行到下死点时，导套下端与下模板上表面预留5mm的安全间隙，不会发生刚性碰撞。整套组件的导向部分采用可拆卸式设计，当导套或者立柱出现磨损超差时，无需拆卸整套工装即可单独更换导向元件，日常维护十分便捷。

　　在实际生产应用中，这套工装组件既可以作为独立的单工序模架使用，搭配手工送料机构完成小批量零件的冲压加工，也可以加装送料辊、误送检测装置后升级为连续冲压模架，适配自动化冲压生产线的节拍要求。不同于非标定制的专用冲压模架，这套组件的所有安装孔位、导向尺寸、装夹接口都采用行业通用规格，设计阶段就充分考虑了不同冲压工序的兼容性，凸模固定板、卸料板、凹模固定板的连接螺栓孔位采用等距阵列布局，调整凸凹模安装位置时无需重新钻铰孔位，能够大幅缩短工装设计与制造周期，对于中小五金加工企业来说，能够有效降低工装储备成本，提升设备的稼动率。设计过程中还对模板的受力变形量做了有限元校核，在公称压力负载下，上模板的最大变形量不超过0.05mm，完全满足薄料精密冲压的刚度要求，不会因为模板变形导致冲压件尺寸超差。
