多工位人工辅助装配生产线结构设计

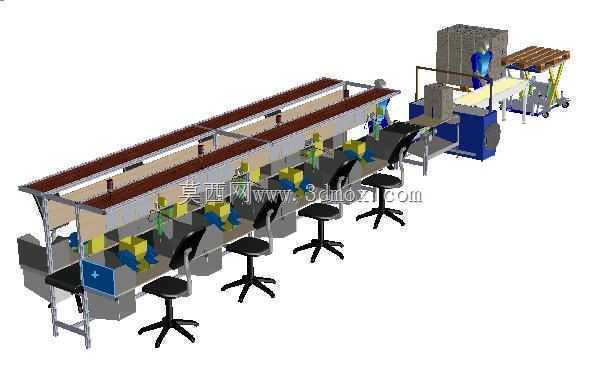

　　这套多工位人工辅助装配生产线，主要面向中小规格零部件的人工装配作业场景，常见于消费电子配件、小型机电组件、低压电器元件的组装工序，适配离散型制造的小批量多品类装配需求，可根据生产节拍灵活调整单工位作业内容，无需大规模改动线体主体结构即可切换装配品类。线体整体采用铝型材搭建主体框架，框架底部配置可调脚杯，可根据车间地面平整度调整整体水平度，单段线体长度适配三个并排作业工位，整体宽度控制在1.2米范围内，作业台面高度设置为0.75米，符合成年作业人员坐姿操作的人体工程学尺寸，避免长期作业产生的肢体疲劳。每个独立作业工位配置独立的物料放置区，台面侧边预留工装夹具安装位，可根据对应装配工序的需求，快速更换定位夹具、气动拧紧工具、

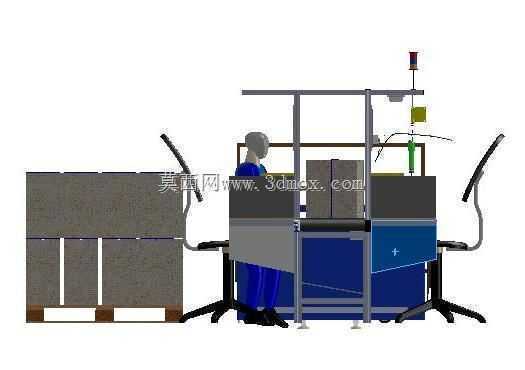

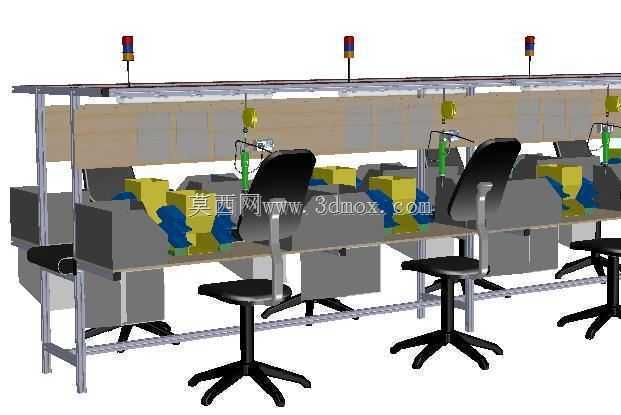

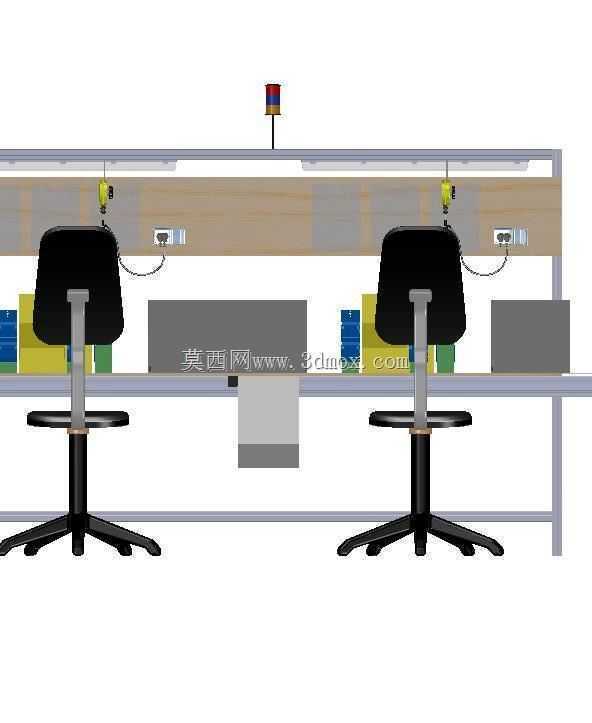

　　检测辅具的安装支架，工位上方的横梁预留工具吊轨安装槽，可悬挂电动螺丝刀、扭力扳手、小型气动压合工具，减少作业人员手持工具的负重。线体顶部的型材横梁上，每个工位对应安装状态警示灯塔，采用红黄绿三色灯组，可直观反馈对应工位的作业状态：绿灯代表正常作业，黄灯代表物料待补、作业异常呼叫，红灯代表工位停线故障，方便线边管理人员快速定位产线异常点，减少停线等待时长。工位之间设置半高透明隔板，既避免相邻工位作业时的工具、物料滑落干扰，又不会遮挡线体整体的视线，方便班组长巡查各工位作业进度。每个工位配套可升降旋转的作业座椅，座椅高度调节范围适配0.6米到0.8米的台面高度差，座椅底部配置万向脚轮，可根据作业人员的操作习惯调整就坐位置，

　　座椅靠背采用曲面设计，给腰部提供足够支撑。线体框架下部设置分层储物格，可放置周转箱、备用工装、待装配物料包，每个储物格对应单个工位，避免不同工位的物料混放导致的错装问题。线体的物料输送采用台面侧边的流利条滑道，待装配工件从线体首端放入滑道后，可依靠重力滑动到对应作业工位，完成单工序装配后，作业人员将工件推入下一段滑道，流转到下一工位，无需额外配置动力输送机构，降低线体的制造成本与后期维护成本，流利条的倾斜角度设置为3度，既保证工件可以顺畅滑动，又不会因为滑动速度过快导致工件磕碰损伤。设计过程中，优先考虑线体的模块化拆分性能，整线可拆分为多个独立的工位模块，每个模块的框架连接采用标准角件与螺栓紧固，无需焊接作业，运输时可拆分打包，

　　到现场后可快速组装，后期如果需要调整产线长度、增减工位数量，只需增减对应模块即可，无需重新制作整体框架。线体的电气布线全部隐藏在型材的内置槽内，每个工位预留独立的电源插座、压缩空气快速接头，可直接接入电动工具、小型检测设备的气源与电源，布线时强弱电分离排布，避免信号干扰，所有外露的线缆都加套阻燃波纹管，防止长期摩擦导致的线缆破损漏电。在安装边界上，整线安装时需要预留两侧各0.8米的通行与物料补给空间，线体顶部距离车间天花板需要预留至少0.5米的空间，方便警示灯、照明灯具的安装与维护，线体整体承重按每个工位均匀承载100kg设计，台面采用高密度耐磨板材，表面做防静电处理，适配电子类零部件装配的防静电要求，避免静电击穿电子元件。每个工位的作业区域照明采用独立的LED作业灯，安装在工位上方的横梁上，照射角度可灵活调整，保证作业台面的光照度满足精细装配的需求，不会产生作业阴影。线体末端设置成品暂存台，可放置完成全部装配工序的成品周转箱，暂存台高度与作业台面齐平，方便作业人员将完成的成品转移到周转箱内，暂存台下方可放置空周转箱，减少物料搬运的动线长度。
