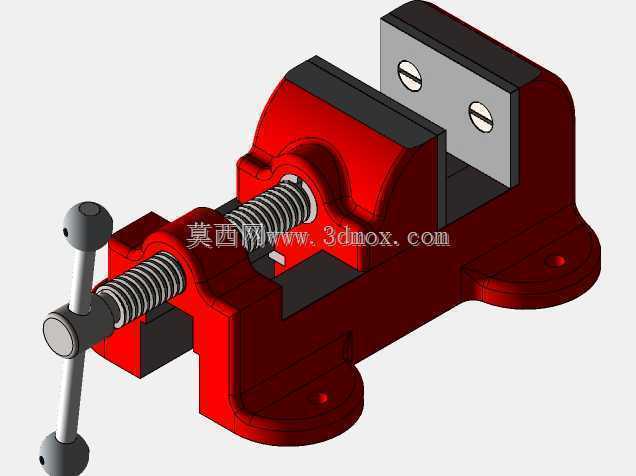

机用固定式台钳完整装配结构

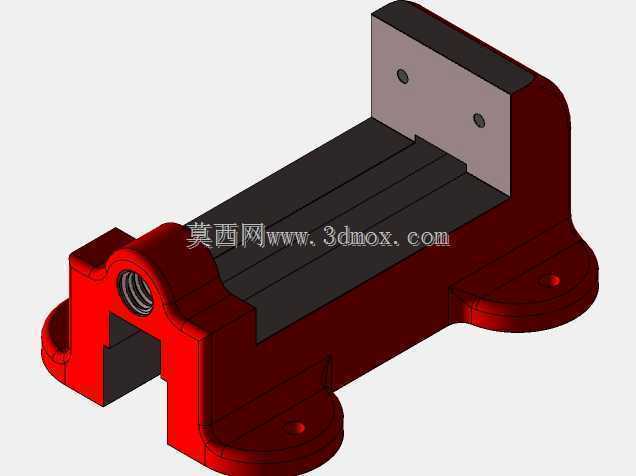

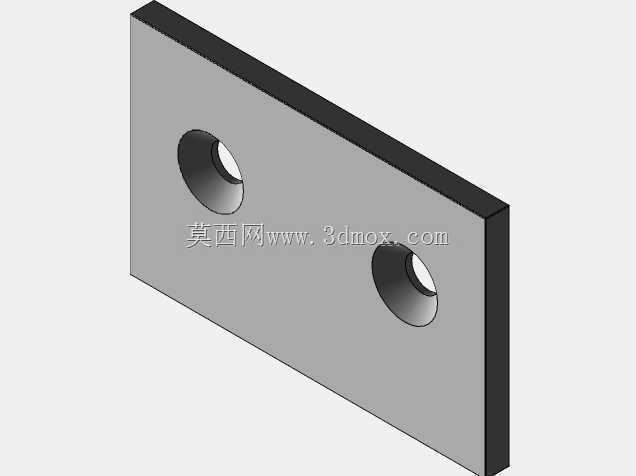

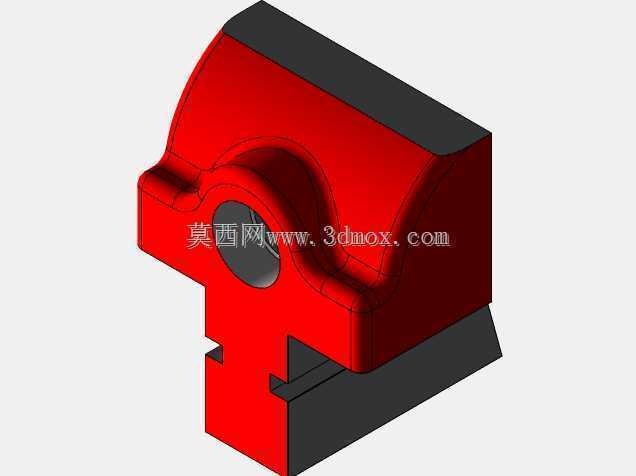

　　在常规机械加工、钳工装配、小型工件修配的作业场景里，台钳是工位上不可或缺的基础装夹部件，这套固定式台钳的装配结构，完全适配普通台式钻床、小型铣床、钳工操作台的装夹需求，区别于便携型的手持夹具，这类固定式台钳依靠底座的两个安装耳孔，能够通过螺栓牢牢固定在工作台的T型槽或者预设安装孔位上，作业过程中不会因为夹持力反作用、工件加工受力出现位移偏移，保障装夹刚性。从结构设计逻辑来看，这套台钳采用固定钳身与活动钳身配合的经典结构，固定钳身的后侧设置带安装孔的钳口挡板，通过沉头螺栓将淬硬的钳口板固定在钳身接触面，活动钳身的对应位置同样安装钳口板，两块钳口板的相对面加工有交叉网纹，用来增大与工件接触面的摩擦力，避免夹持过程中工件出现打滑窜动，

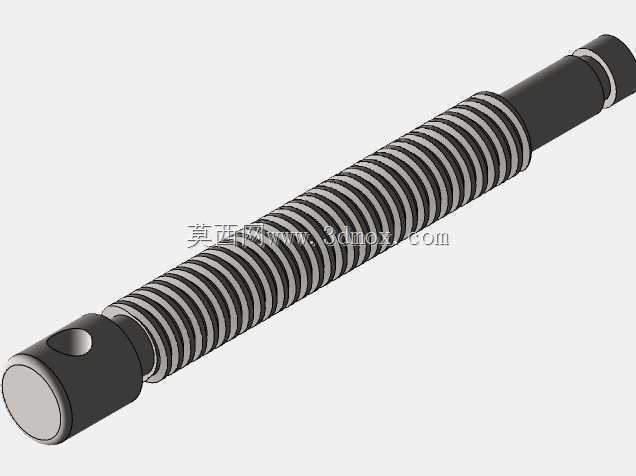

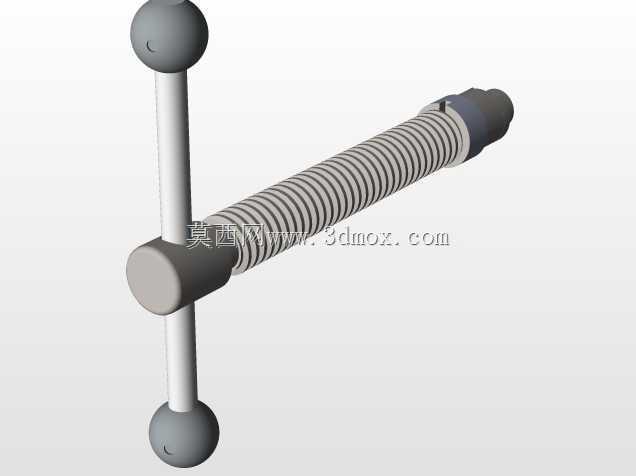

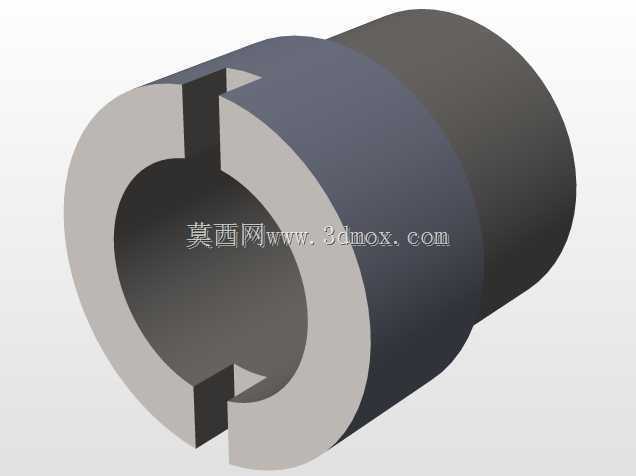

　　尤其是针对表面粗糙度较高的毛坯件、型钢件，网纹钳口的咬合力能够提供足够的装夹静摩擦力，不需要过度施加旋紧力就可以稳固夹持工件。传动部分采用梯形螺纹副结构，螺杆穿过固定钳身前端的支撑孔，与活动钳身内部的螺母块配合，转动螺杆端部的方头（适配标准扳手或者加力杆），就可以带动活动钳身沿钳身的导轨面做直线往复运动，实现钳口的开合调整，梯形螺纹的自锁特性能够保证夹持状态下不会因为加工振动出现钳口松动退移，同时梯形螺纹的传动强度足够承受大夹持力下的轴向载荷，相比普通三角螺纹更适合重载装夹的工况。钳身的导轨面采用矩形导轨配合结构，活动钳身的底部滑槽与固定钳身的导轨凸台做小间隙配合，既保证活动钳身移动的顺畅度，又能限制活动钳身的上下、左右方向的窜动，

　　保证两块钳口的平行度在全行程范围内保持在合理公差区间，避免装夹工件时出现钳口歪斜、工件夹偏的问题，尤其是针对需要保证平行度、垂直度的铣削、钻孔工序，钳身导轨的配合精度直接影响工件的装夹定位精度。底座的安装边界设计充分考虑了常规工作台的安装尺寸，两个安装耳的中心距适配多数钳工台、小型机床工作台的T型槽间距，安装孔的直径能够穿过常规规格的T型螺栓，不需要额外加工转接板就可以完成固定安装；钳身的整体高度控制在合理范围，既保证足够的结构刚性，又不会因为钳身过高导致装夹工件时刀具行程不足，或者装夹悬伸过大出现振刀问题。在实际使用场景中，这类台钳不仅可以加持规则的方形、矩形工件，配合角度垫铁、V型块还可以装夹轴类、异形工件，完成钻孔、铰孔、

　　攻丝、锉配、小型零件装配等多类工序，钳口的最大开合距离覆盖了常规小型机械零件的装夹尺寸范围，能够满足日常维修、小批量零件加工、实训教学等多场景的使用需求。设计过程中针对钳身的受力薄弱位置做了加强筋结构处理，固定钳身前端的螺杆支撑位置、底座与钳身的连接位置都设置了圆弧过渡的加强结构，避免大夹持力下出现应力集中导致钳身开裂、变形；活动钳身的内部空腔在保证结构强度的前提下做了减重设计，降低移动部件的重量，让螺杆传动时的操作手感更顺畅，不会因为活动钳身自重过大导致移动卡滞。整套装配结构包含了所有组成部件，从固定钳身、活动钳身、螺杆、螺母块、钳口板、固定螺钉到安装紧固件，完整还原了实际台钳的装配关系，各个部件的配合公差、安装位置都符合实际加工装配的工艺要求，不存在结构干涉、装配逻辑矛盾的问题，能够直观展现台钳的工作原理与结构组成。
