机加工教学用简易台钳结构设计

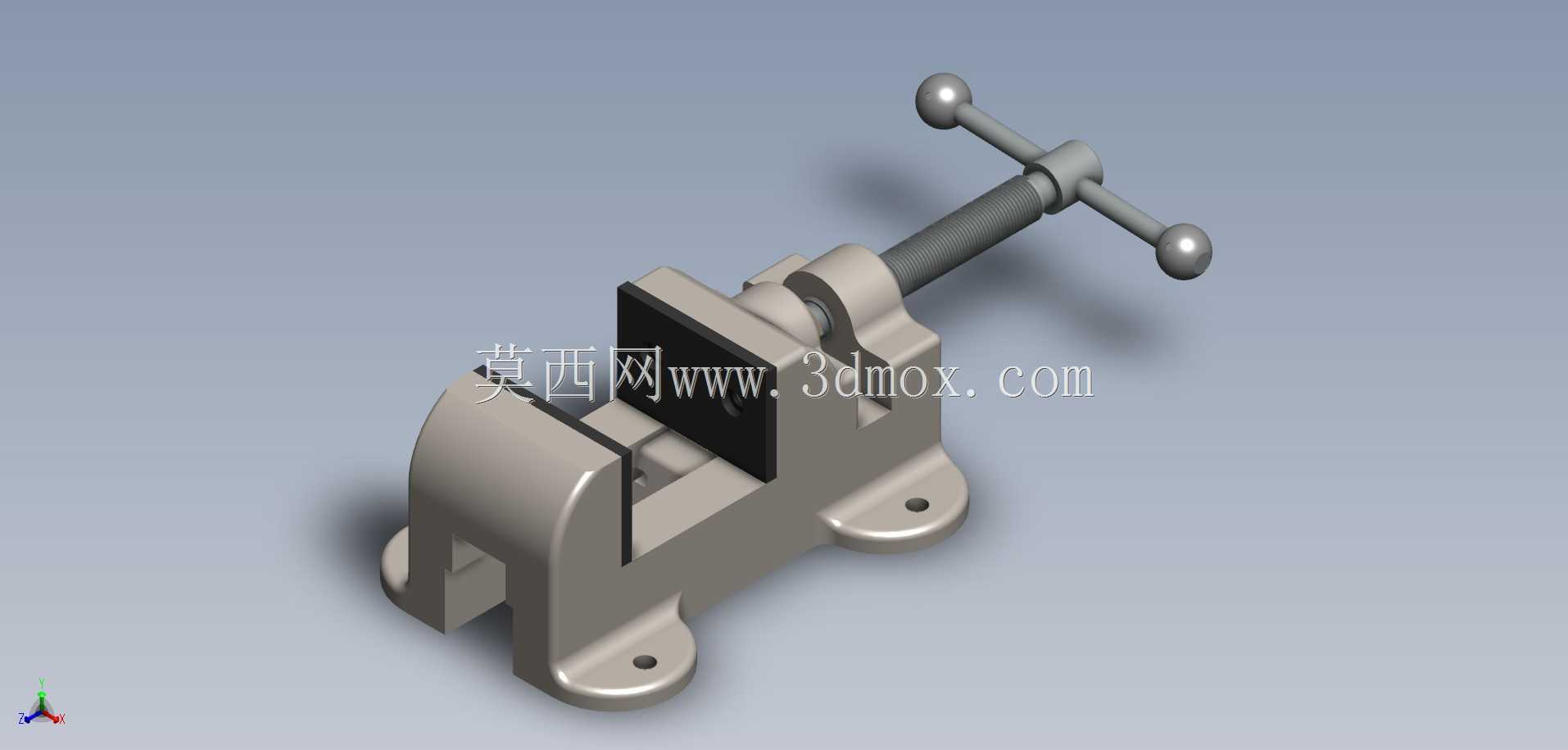

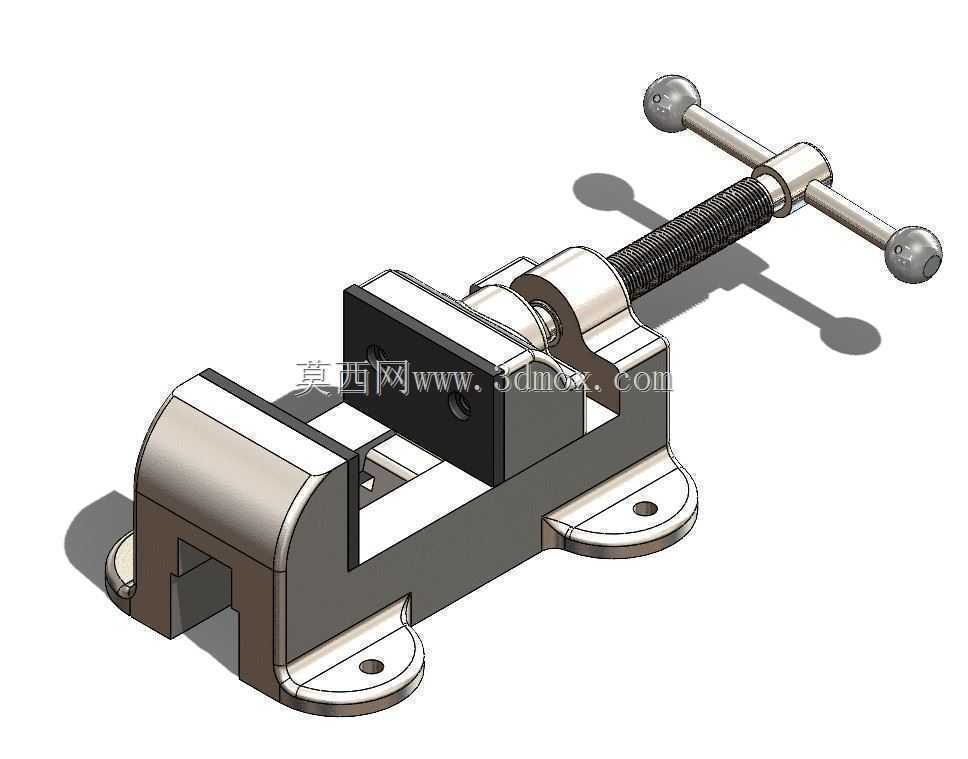

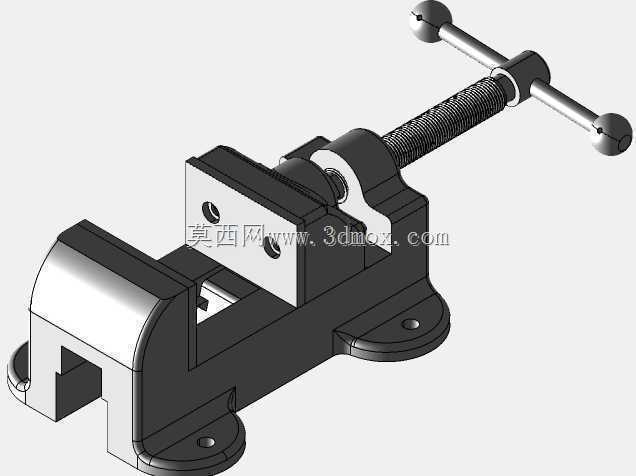

　　在小型机加工工位、金工实习教学场景以及家用DIY手工操作台面上，这类小型手动台钳是出镜率极高的夹持工装，区别于重型机用平口钳的大夹持力与高刚性设计，这款台钳的结构做了大幅简化，更适配初学者对夹紧机构原理的认知需求，也能满足轻载场景下的小件夹持作业。从实际安装边界来看，钳体底座采用双侧带安装孔的耳式结构，两个安装孔分布在钳身尾部的对称凸耳上，安装时可通过螺栓直接固定在木质工作台或者轻型铸铁台面上，底座与固定钳身为一体化铸造成型结构，省去了额外的拼接装配环节，整体安装占用的台面投影尺寸较小，不会过多挤占操作台的有效作业空间，对于工位面积有限的教学实训台来说适配性很强。

　　功能特性上，这款台钳采用经典的丝杠进给夹紧结构，操作端为T型带球头的转动手柄，转动手柄时带动丝杠旋转，丝杠与活动钳身内部的螺母副配合，将旋转运动转化为活动钳身的直线进给运动，从而实现对工件的夹紧与松开。球头手柄的设计兼顾了操作手感与安全性，转动时不需要额外配套加力杆，单手即可完成操作，避免了加力杆过载导致丝杠变形或者工件夹伤的问题，刚好匹配教学场景下学生操作的力度控制需求，也能降低新手操作时的安全隐患。活动钳身与固定钳身的配合面采用开放式的导轨结构，没有设计复杂的防尘密封结构，日常清理铁屑、杂物非常方便，对于实训场景下频繁使用、需要定期维护的工装来说，这种开放式结构能大幅降低维护成本，学生也能直观观察到钳身的滑动配合原理，加深对直线进给机构的理解。

　　设计思路上，这款台钳没有追求过高的夹持精度与夹持力，整体结构全部采用最基础的机械传动元素，固定钳身的夹持面与活动钳身的夹持面均为平面结构，没有额外加装可更换的钳口垫板，一方面简化了零件数量，降低了加工与装配难度，初学者在拆解、测绘、建模练习时能快速梳理清楚各个零件的配合关系；另一方面，整体结构的受力路径非常清晰，夹紧力从手柄输入，经过丝杠传递到活动钳身，最终作用在被夹持工件与固定钳身上，没有多余的传力环节，能帮助初学者快速理解手动夹紧工装的受力逻辑。钳身的轮廓做了大圆角过渡处理，没有尖锐的棱角，既避免了铸造过程中的应力集中问题，也能防止实训操作时人员磕碰受伤，符合教学场景下的安全设计要求。

　　从实际使用场景来看，这款台钳可以完成小型铝件、塑料件、木质工件的夹持作业，适配小型锉削、钻孔、打磨、装配等轻载工序，不适合用于重载铣削、 heavy cutting 等大切削力的加工场景，其丝杠的直径与螺距设计匹配轻载作业的进给需求，进给行程足够覆盖日常小件加工的夹持范围，钳口的开口度可以满足常规小型零件的夹持尺寸要求。在三维建模练习中，这款台钳的零件数量适中，包含固定钳身、活动钳身、丝杠、手柄、锁紧螺母等几个核心零件，各个零件的特征清晰，没有复杂的曲面结构，非常适合初学者练习装配体建模、配合约束添加、工程图生成等基础三维设计操作，建模过程中可以直观理解丝杠传动的运动仿真逻辑，也能掌握工装类产品从零件设计到装配验证的完整流程。日常使用时，只需要定期在丝杠与导轨配合面涂抹少量润滑脂，就能保证钳身进给顺畅，不需要复杂的日常保养，长期使用后如果出现丝杠磨损，也可以很方便地拆卸更换，整体的维护门槛极低，不管是教学实训使用还是个人DIY作业使用，都能很好地匹配使用需求。
