桁架式落地投影支撑装置结构设计

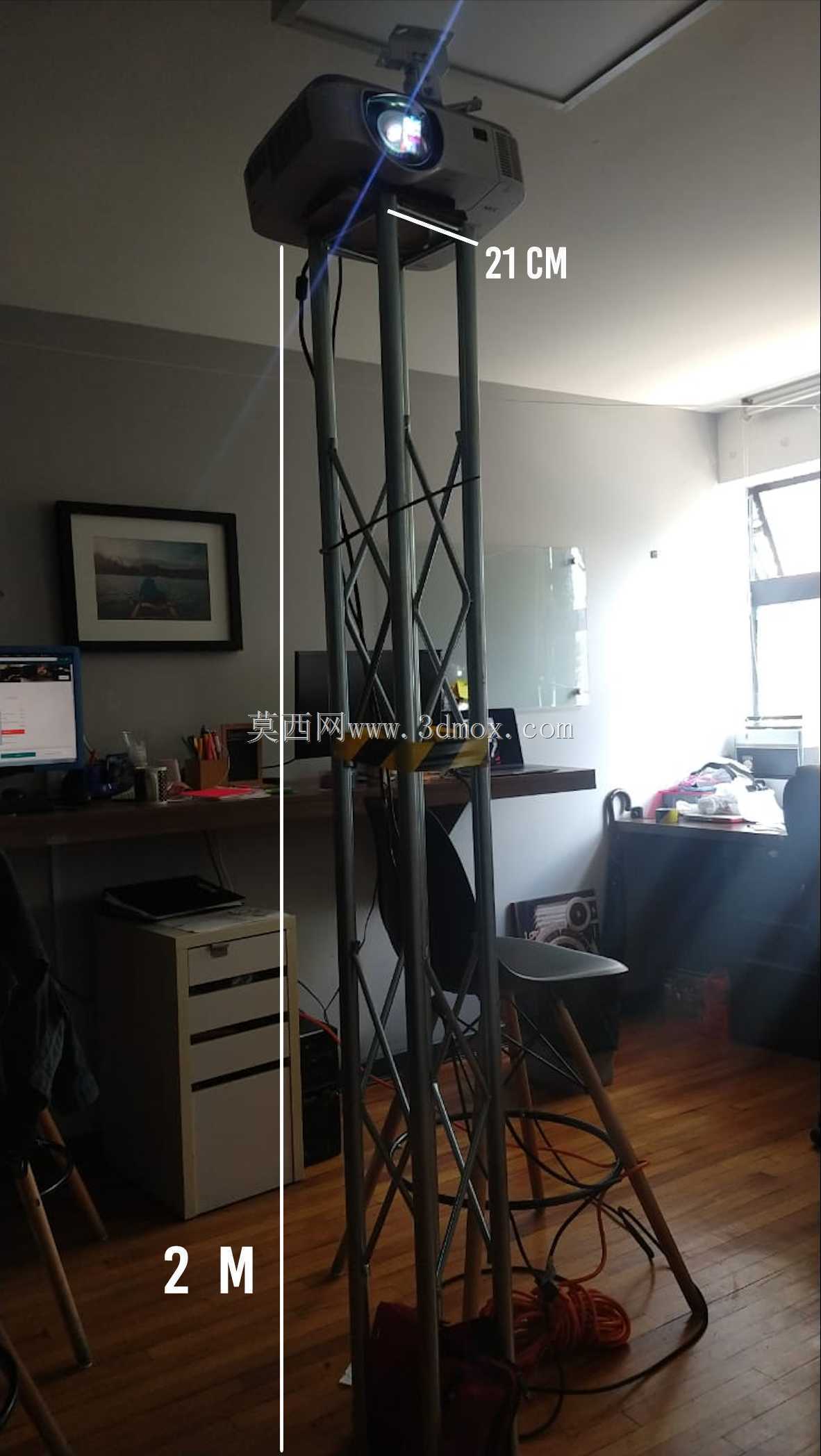

　　在小型办公空间、临时路演场地、居家影音搭建这类场景里，投影设备的架设一直是容易被忽略但直接影响使用体验的环节——常规桌面支架占用操作台面，壁挂安装需要破坏墙面结构，吊装则对层高、顶面承重有硬性要求，遇到需要临时调整投影位置、场地无合适挂载点的情况，落地式桁架支撑结构的适配性优势就会凸显出来。这套支撑装置采用交叉腹杆拼接的桁架式立柱作为核心承载结构，区别于单管立柱的设计，交叉腹杆可以在不显著增加整体自重的前提下，大幅提升立柱的抗侧弯、抗扭刚度，即使人员走动误碰支架，也不会出现大幅晃动导致投影画面偏移的情况，整体结构的静态稳定性足以覆盖常规商用、家用投影设备的挂载需求。从安装边界来看，整套装置的落地占位直径控制在21厘米范围内，

　　立柱总高度达到2米，这个尺寸参数是经过实际场景验证的：2米的架设高度刚好可以避开室内常规桌面、办公隔断的遮挡，投影光路不会被桌面堆放的文件、摆件阻断，同时21厘米的底座占地宽度，甚至可以塞在办公桌与墙面的缝隙里，不会占用过多的地面通行空间，在面积局促的小型会议室、出租屋空间里也能找到合适的摆放位置。设计过程中优先考虑了现场组装的便捷性，所有杆件之间采用快装卡扣配合锁紧销的连接方式，不需要额外携带扳手、螺丝刀等工具，单人就可以在十分钟内完成整套支架的搭建与拆卸，拆卸后所有杆件可以收拢成细长捆状，能够塞进普通轿车的后备箱，适配临时外出演示、展会布展这类需要频繁转运设备的使用场景。立柱上预留了多组高度调节孔位，

　　可以根据投影幕布的实际安装高度、现场的投射距离调整投影设备的挂载高度，调整范围覆盖1.2米到1.9米的区间，不管是投在墙面低位的白幕，还是高位的电动幕布，都能找到合适的投射角度，不需要额外垫高底座或者裁剪杆件。顶部的投影挂载平台做了通用化的安装孔位设计，孔位间距覆盖了市面上绝大多数主流家用、商用投影的底部安装螺孔尺寸，不需要额外制作转接板就可以直接固定设备，平台边缘还设置了挡边结构，即使支架受到轻微碰撞，投影设备也不会从平台上滑落。在结构受力的细节处理上，底部的四个支脚都做了可调高度的橡胶脚垫设计，当地面不平整的时候，可以通过旋转脚垫调整支脚伸出长度，保证立柱始终处于垂直状态，避免因为支架倾斜导致投影画面出现梯形畸变，

　　同时橡胶脚垫可以增大与地面的摩擦力，进一步提升整体的防滑稳定性，也不会划伤木地板、瓷砖这类装饰地面。腹杆与主立柱的连接节点做了加强处理，在每一个交叉连接的位置都设置了塑料衬套，既可以避免杆件之间直接摩擦产生异响，也能分散节点处的集中应力，避免长期使用后杆件连接处出现疲劳变形。这套结构除了用来挂载投影设备之外，也可以根据实际使用需求更换顶部挂载平台，用来架设补光灯、小型音响、展示标牌等设备，在小型展会、线下活动现场也能作为临时的器材支撑结构使用，结构本身的拓展性足够覆盖多数轻型设备的高位架设需求。实际使用过程中，不需要对场地进行任何改造，不需要在墙面、顶面打孔，也不需要依托现有家具作为支撑，找到一块平整的地面就可以完成架设，对于经常需要更换办公场地、临时举办活动的用户来说，这种无破坏安装、可快速拆装转运的支撑结构，相比固定安装的挂载方案灵活性要高很多。设计时也充分考虑了不同使用场景的适配性，整体杆件采用哑光黑色的表面处理，不会在投影画面上产生反光干扰，结构外观简洁，不管是放在现代风格的办公室，还是居家客厅环境里，都不会显得过于突兀。
