立式导柱式切削工装模具结构设计

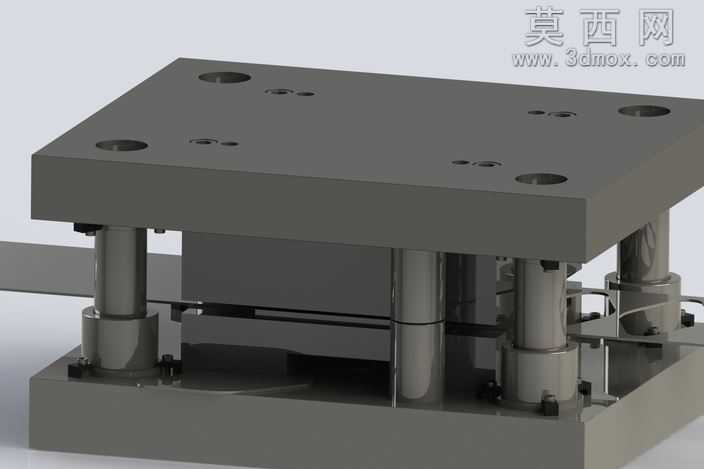

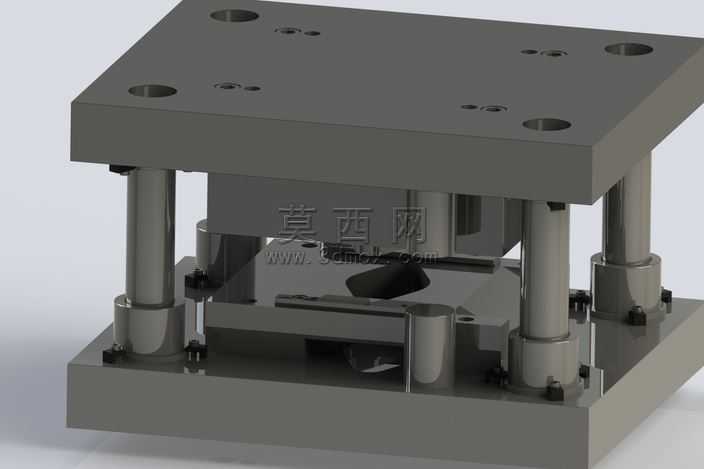

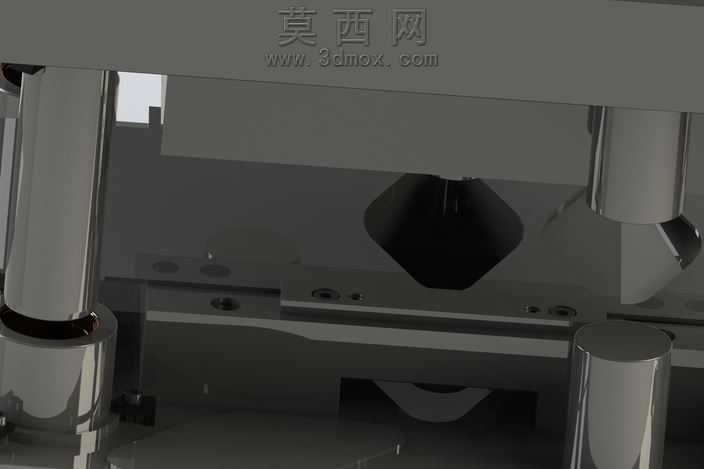

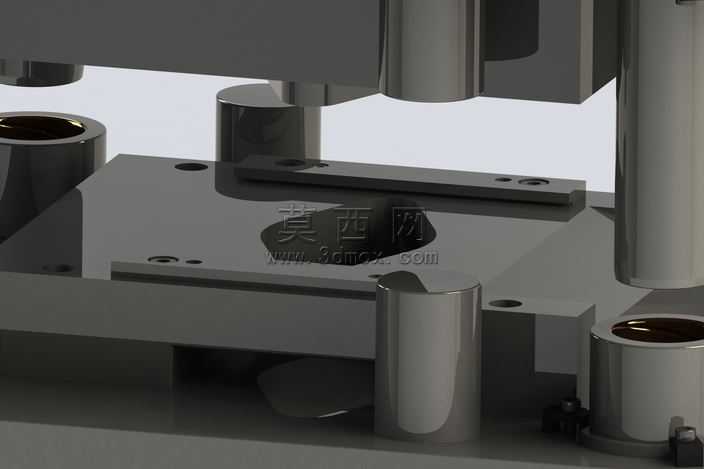

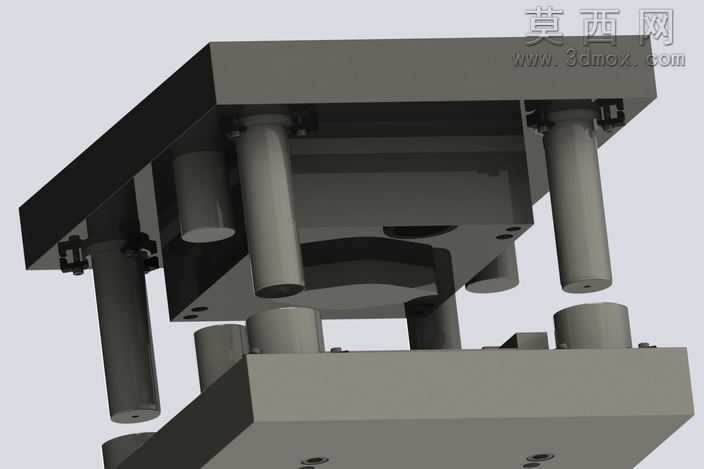

本模型为立式导柱导向式切削工装结构，采用三维建模软件完成全参数化设计，整体为上下模座搭配四组导柱导套的经典模架布局，建模过程中严格遵循机械加工工装的设计规范，对所有安装孔位、导向部件、切削执行组件的尺寸公差进行了精准约束。渲染阶段采用金属哑光材质模拟模座的铸铁质感，导柱导套部分赋予高抛光金属材质区分功能部件，通过三点布光方案突出结构的层级关系，清晰展现上下模的开合运动路径与切削工位的对应位置。结构设计上，上模座设置多组安装沉孔用于固定驱动连接组件，下模座预留工件定位槽与切削避让空间，四组导柱均匀分布在模座四角，保证合模过程的运动精度，避免切削过程中出现偏载错位的问题。设计思路围绕简易切削作业的工装需求展开，简化了不必要的复杂结构，保留核心的导向、定位、切削功能模块，既可以作为切削刀具结构的教学演示案例，也可通过参数调整适配小型工件的冲切、裁切加工场景，模型中所有配合面均按照实际装配要求设置了合理的间隙参数，螺栓、定位销等标准件均按照国标规格建模，可直接用于工程图纸的导出与实际加工的参考，整体结构稳定，运动逻辑清晰，能够直观展现立式切削工装的工作原理与装配关系。
