汽车部件焊接定位固定工装装置

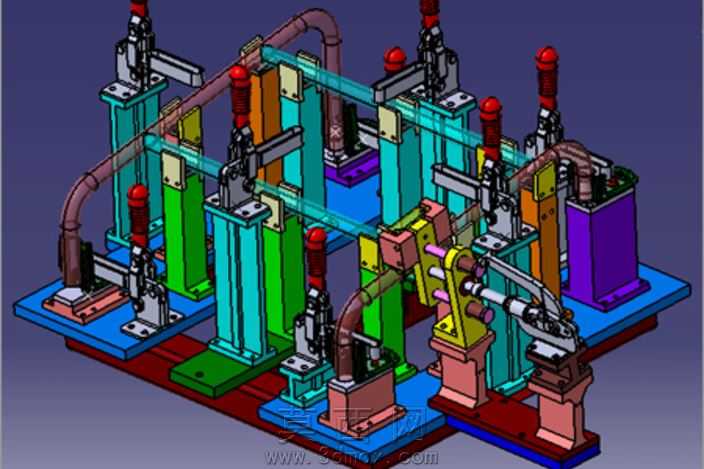

本作品为汽车零部件焊接工序所用的定位固定工装三维模型，整体采用模块化布局设计，在三维建模过程中严格遵循焊接工装的设计规范，以保证焊接作业时工件的形位公差精度。模型底座采用加厚钢板式结构设计，建模时对底座的安装孔位、定位基准面做了精确的参数化绘制，保证整套工装的安装基准统一，避免焊接过程中因工装形变导致的工件尺寸偏差。整套工装的夹紧单元采用立式分布设计，不同功能的夹紧立柱以不同色彩的材质做区分，建模时还原了快速夹钳的铰接结构、压头行程以及锁紧机构的运动逻辑，可直观展示夹紧动作的运行轨迹，同时对夹头的接触端面做了防滑纹理的细节建模，保证夹持稳定性。工装的管路排布采用沿立柱侧边走线的设计，建模时还原了气动管路的弯曲半径、接头连接结构，管路材质设置为半透明工程塑料质感，可清晰区分气路与机械结构的边界，避免实际装配时出现管路干涉问题。各定位块根据待焊汽车部件的型面做了仿形设计，建模时通过曲面拟合还原了定位面的贴合精度，定位块与立柱的连接结构采用可调节式螺栓连接设计，预留了调整余量，可适配同系列不同规格工件的焊接定位需求。整套模型的渲染采用工业蓝紫渐变背景，不同功能部件赋予差异化的金属、工程塑料材质，金属结构件做了哑光喷漆质感处理，运动部件做了亮色标识处理，可清晰区分固定结构与活动结构，直观展示整套工装的装配关系与工作逻辑。设计过程中充分考虑了焊接作业的操作空间，各夹紧单元的排布避开了焊枪的作业路径，同时预留了工件上下料的操作空间，在保证定位夹紧刚性的前提下，尽可能优化工装的操作便捷性，降低作业人员的操作强度。模型的各零部件均做了独立的参数化建模，可直接导出工程图用于生产加工，也可用于焊接工位的作业仿真模拟，验证工装的动作可行性与空间干涉情况。
